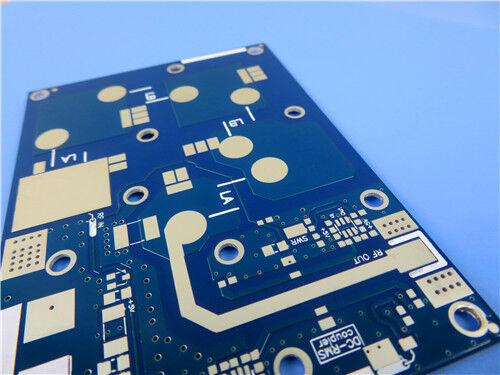

30mil RT/duroid 6035HTC 2-layer PCB με βύθιση ασημένιο φινίρισμα

30mil RT/duroid 6035HTC 2-layer PCB με βύθιση ασημένιο φινίρισμα

Το 30mil RT/duroid 6035HTC 2-Layer PCB είναι ένα υψηλής απόδοσης έντυπο κυκλωτικό πλάνο που έχει σχεδιαστεί για υψηλής ισχύος εφαρμογές RF και μικροκυμάτων.Αυτό το PCB προσφέρει εξαιρετική θερμική αγωγιμότητα.Η επιφάνεια του Immersion Silver εξασφαλίζει εξαιρετική συγκόλληση, καθιστώντας αυτό το PCB ιδανικό για ενισχυτές ισχύος, συνδετήρες, φίλτρα,και άλλες εφαρμογές υψηλής ισχύος.

Λεπτομέρειες κατασκευής PCB

Συγκέντρωση PCB

Στατιστικές PCB

Το PCB έχει σχεδιαστεί χρησιμοποιώντας την τεχνική Gerber RS-274-X, εξασφαλίζοντας ακριβή κατασκευή και εύκολη ενσωμάτωση σε σύγχρονες διαδικασίες παραγωγής.

Επισκόπηση υλικού: Rogers RT/duroid 6035HTC

Το RT/duroid 6035HTC είναι υλικό κυκλώματος υψηλής συχνότητας που έχει σχεδιαστεί για χρήση σε εφαρμογές υψηλής ισχύος RF και μικροκυμάτων.Διαθέτει κεραμικό συνθετικό PTFE με ανώτερη θερμική αγωγιμότητα και εξαιρετικές διηλεκτρικές ιδιότητεςΤα λαμινάτα είναι εύκολα επεξεργασμένα με τις τυποποιημένες τεχνικές παραγωγής FR-4, καθιστώντας τα οικονομικά αποδοτικά για σύνθετα σχέδια υψηλής ισχύος.

Η υψηλή θερμική αγωγιμότητα (1,44 W/mK) εξασφαλίζει αποτελεσματική διάχυση θερμότητας, μειώνοντας τις θερμοκρασίες λειτουργίας σε εφαρμογές υψηλής ισχύος.

Βασικά χαρακτηριστικά:

• Διορθωτική ικανότητα για την εκτίμηση των διακυμάνσεων της ατμόσφαιρας
• Χαμηλός συντελεστής διάσπασης (Df): 0,0013 στα 10 GHz για ελάχιστη απώλεια σήματος σε εφαρμογές υψηλής συχνότητας.
• Υψηλή θερμική αγωγιμότητα: 1,44 W/mK για αποτελεσματική απώλεια θερμότητας σε κυκλώματα υψηλής ισχύος.
• Αντίσταση στην υγρασία: Η χαμηλή απορρόφηση υγρασίας (0,06%) εξασφαλίζει σταθερή απόδοση σε διάφορες περιβαλλοντικές συνθήκες.
• Τελεία από ασήμι βύθισης: Παρέχει εξαιρετική συγκόλληση, αντοχή στη διάβρωση και υψηλή αγωγιμότητα.

Βασικά οφέλη:

• Βελτιωμένη διάσπαση θερμότητας: Επιτρέπει χαμηλότερες θερμοκρασίες λειτουργίας, αυξάνοντας την αξιοπιστία του κυκλώματος και τη διάρκεια ζωής.
• Χαμηλή απώλεια εισαγωγής: εξασφαλίζει ανώτερη ακεραιότητα σήματος σε σχεδιασμούς RF και μικροκυμάτων.
• Επαγγελματική εκπαίδευση: Η εκπαίδευση που παρέχεται από την ΕΤΕπ είναι εξίσου αποτελεσματική με την εκπαίδευση που παρέχεται από την ΕΤΕπ.
• Περιβαλλοντικά φιλικό: συμμορφούμενο με το RoHS και απαλλαγμένο από μόλυβδο.
• Υψηλή ανθεκτικότητα: Η εξαιρετική θερμική σταθερότητα και η αντοχή στο σχηματισμό αγωγού ανωτικού νήματος (CAF) εξασφαλίζουν μακροχρόνια αξιοπιστία.

Εφαρμογές

Μεταλλικές συσκευές και συσκευές για την παραγωγή ηλεκτρικών συσσωρευτών

Συμπλέκτες, φίλτρα και συνδυαστές

Άλλες συσκευές για την παραγωγή ηλεκτρικής ενέργειας

Φιλτράρια μικροκυμάτων και συνδυαστές

Μονούλες ραδιοσυχνοτήτων υψηλής ισχύος και συστήματα κεραίας

Συμπεράσματα

Το 30mil RT/duroid 6035HTC 2-layer PCB με Immersion Silver Finish είναι μια λύση υψηλών επιδόσεων για εφαρμογές RF και μικροκυμάτων που απαιτούν ανώτερη θερμική αγωγιμότητα, χαμηλή διαλεκτική απώλεια,και εξαιρετική ακεραιότητα σήματοςΜε τα laminates Rogers RT/duroid 6035HTC, αυτό το PCB προσφέρει εξαιρετική διάχυση θερμότητας και αξιόπιστη υψηλής συχνότητας απόδοση, καθιστώντας το ιδανικό για απαιτητικά σχέδια υψηλής ισχύος.Το ασημένιο φινίρισμα Immersion εξασφαλίζει εξαιρετική συγκόλληση και μακροχρόνια αξιοπιστία.Με παγκόσμια διαθεσιμότητα και συμμόρφωση με τα πρότυπα IPC-Class-2, αυτό το PCB είναι μια αξιόπιστη και αποτελεσματική επιλογή για υψηλής ισχύος RF και μικροκυμάτων συστήματα σχεδιασμού.
