4 στρώματα υβριδικών PCB υψηλής συχνότητας ∙ RO4003C + FR4 (εμβάπτιση χρυσού) χαλκού επικαλυμμένα με λαμινάνιο

Τροποποιημένο:	1 τεμ
τιμή:	1.99USD/pcs
τυποποιημένη συσκευασία:	συσκευασία
Περίοδος παράδοσης:	2-10 εργάσιμες ημέρες
μέθοδος πληρωμής:	T/T, Paypal
Ικανότητα εφοδιασμού:	50000 ΤΕΜ

Πληροφορίες λεπτομέρειας

Περιγραφή του προϊόντος

Πληροφορίες λεπτομέρειας

Τόπος καταγωγής

Μάρκα

Rogers

Πιστοποίηση

ISO9001

Αριθμό μοντέλου

RO4003C + FR4

Ποσότητα παραγγελίας min:

1 τεμ

Τιμή:

1.99USD/pcs

Συσκευασία λεπτομέρειες:

συσκευασία

Χρόνος παράδοσης:

2-10 εργάσιμες ημέρες

Όροι πληρωμής:

T/T, Paypal

Δυνατότητα προσφοράς:

50000 ΤΕΜ

Περιγραφή του προϊόντος

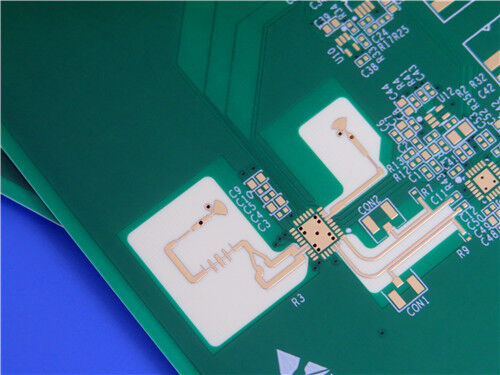

4 στρώματα υβριδικών PCB υψηλής συχνότητας ∙ RO4003C + FR4 (χρυσός βύθισης)

Παρουσιάζουμε το 4-Layer RO4003C + FR4 Hybrid PCB μας, μια υψηλής απόδοσης, οικονομικά αποδοτική λύση για κυκλώματα RF και μικροκυμάτων που απαιτούν ελεγχόμενη αντίσταση, χαμηλή απώλεια και αξιόπιστη θερμική απόδοση.Τα ανώτερα στρώματα σήματος χρησιμοποιούν τον Ρότζερς.RO4003C υδρογονανθράκιο κεραμικό στρώμα(Dk 3,38 ± 0.05, Df 0,0027 @ 10 GHz), ενώ τα κάτω στρώματα χρησιμοποιούν FR4 (TG175) για μηχανική ακαμψία και βελτιστοποίηση του κόστους.και λευκή μεταξένια οθόνηΗ επιφάνεια περιλαμβάνει ελεγχόμενες τρύπες βάθους και πληροί τα πρότυπα αξιοπιστίας IPC-6012 κλάσης 3, με επικάλυψη χαλκού 25μm σε κάθε τρύπα.

Βασικές προδιαγραφές

Παράμετρος	Λεπτομέρειες
Τύπος προϊόντος	4 στρώματα υβριδικών PCB υψηλής συχνότητας
Βασικά υλικά	RO4003C (άνω τμήμα RF) + FR4 TG175 (κάτω τμήμα)
Δάχος τελικής σανίδας	1.4 mm
Διάμετροι του πίνακα	200 mm × 115 mm = 1 κομμάτι
Μέσα στρώμα Βάρος χαλκού	0.5 oz (17,5 μm)
Εξωτερικό στρώμα Βάρος χαλκού	1 oz (35 μm) τελειωμένο
Μάσκα συγκόλλησης	Πράσινο (πάνω και κάτω)
Σιδερένιο	Λευκό (πάνω)
Τελεία επιφάνειας	Χρυσός κατά βύθιση (ENIG) ∆αύρος χρυσού 2 μικροιντσών (0,05 μm)
Μέσα από πάχος επικάλυψης	25 μm (1 ml) τουλάχιστον σε κάθε τρύπα
Ειδικά χαρακτηριστικά	Ελεγχόμενες υποδομές βάθους (κατευθυνόμενη)
Πρότυπο ποιότητας	IPC-6012 Τάξη 3 (υψηλή αξιοπιστία)
Ηλεκτρική δοκιμή	100% πριν από τη μεταφορά
Τύπος έργου ζωγραφικής	Gerber RS-274-X

Πίνακες συσσώρευσης PCB (4-στρωμάτων υβριδικά άκαμπτα)

4 στρώματα υβριδικών PCB υψηλής συχνότητας ∙ RO4003C + FR4 (εμβάπτιση χρυσού) χαλκού επικαλυμμένα με λαμινάνιο 0

Τι είναι το RO4003C;

Το RO4003CTM είναι υδρογονανθρακικό κεραμικό λαμινί από την Rogers Corporation,που έχουν σχεδιαστεί για να προσφέρουν ανώτερες επιδόσεις υψηλής συχνότητας με τη δυνατότητα κατασκευής με τη χρήση τυποποιημένων τεχνικών επεξεργασίας οξυγόνου και γυαλιού FR-4Αντίθετα με τα υλικά που βασίζονται σε PTFE, το RO4003C είναι ένα άκαμπτο θερμοστεγές λαμινάτο το οποίο δεν απαιτεί εξειδικευμένη παρασκευή (π.χ. ξύρισμα νατρίου) και είναι συμβατό με αυτοματοποιημένα συστήματα χειρισμού.

Η RO4003C αποτελεί μέρος της σειράς RO4000®, η οποία περιλαμβάνει την RO4350BTM (υψηλότερη Dk για μικροποίηση) και την RO4835TM (υπερέχουσα αντοχή στην οξείδωση).

Βασικές ιδιότητες του RO4003C

Ιδιοκτησία	Τυπική αξία	Υπόθεση	Μέθοδος δοκιμής
Η διηλεκτρική σταθερά (Dk)	3.38 ± 0.05	10 GHz / 23°C	IPC-TM-650 2.5.5.5
Διορθωτικό μέτρο	3.55	8 ̊40 GHz	Διαφορετικό μήκος φάσης
Παράγοντας διάσπασης (Df)	0.0027	10 GHz / 23°C	IPC-TM-650 2.5.5.5
Παράγοντας διάσπασης (Df)	0.0021	2.5 GHz / 23°C	IPC-TM-650 2.5.5.5
Θερμικός συντελεστής Dk (TCDk)	+40 ppm/°C	-50°C έως 150°C	IPC-TM-650 2.5.5.5
Αντίσταση όγκου	10,7 × 1010 MΩ·cm	ΚΟΝΤ Α	IPC-TM-650 2.5.17.1
Αντίσταση επιφάνειας	4.2 × 109 MΩ	ΚΟΝΤ Α	IPC-TM-650 2.5.17.1
Ηλεκτρική ισχύς	31.2 KV/mm (780 V/mil)	0.51 mm (0,020")	IPC-TM-650 2.5.6.2
Μοντέλο τέντωσης (X)	19,650 MPa (2,850 ksi)	NT1 αθλητισμός	ΑΣTM D638
Μοντέλο τέντωσης (Y)	19,450 MPa (2,821 ksi)	NT1 αθλητισμός	ΑΣTM D638
Δυνατότητα τράβηξης (X)	139 MPa (20,2 ksi)	NT1 αθλητισμός	ΑΣTM D638
Δυνατότητα τράβηξης (Y)	100 MPa (14,5 ksi)	NT1 αθλητισμός	ΑΣTM D638
Δύναμη κάμψης	276 MPa (40 kpsi)	Επικεφαλής	IPC-TM-650 2.4.4
Διαμετρική σταθερότητα	< 0,3 mm/m (< 0,3 mils/inch)	Μετά την εικόνα + E2/150°C	IPC-TM-650 2.4.39Α
ΚΤΕ ∆ άξονας Χ	11 ppm/°C	-55 έως 288°C	IPC-TM-650 2.4.41
ΚΤΕ ∆ άξονας Y	14 ppm/°C	-55 έως 288°C	IPC-TM-650 2.4.41
ΚΤΕ ∆ άξονας Ζ	46 ppm/°C	-55 έως 288°C	IPC-TM-650 2.4.41
Tg (TMA)	> 280°C	Α	IPC-TM-650 2.4.24.3
Td (TGA)	425°C	Επικεφαλής	ΑΣTM D3850
Θερμική αγωγιμότητα	00,71 W/m/°K	80°C	ΑΣTM C518
Απορρόφηση υγρασίας	00,06%	48 ώρες βύθιση, 50°C	ΑΣTM D570
Σφιχτότητα	10,79 g/cm3	23°C	ΑΣTM D792
Δυνατότητα της φλούδας χαλκού	10,05 N/mm (6,0 pli)	Μετά από πλωτήρια συγκόλλησης, 1 ουγκιά ED	IPC-TM-650 2.4.8
Πυροδοσία	Α/Χ (RO4350B είναι UL 94 V-0)	Επικεφαλής	UL 94
Συμβατό με διαδικασία χωρίς μόλυβδο	- Ναι, ναι.	Επικεφαλής	Επικεφαλής

Διαθέσιμα τυποποιημένα πάχους για το RO4003C

Δάχος (ίντσες)	Δάχος (mm)	Ανεκτικότητα
0.008"	0.203 mm	± 0,0010"
0.012"	00,305 mm	± 0,0010"
0.016"	00,406 mm	±0,0015"
0.020"	00,508 mm	±0,0015"
0.032"	00,813 mm	±0,0020"
0.060"	1.524 mm	±0,0040"

Βασικά πλεονεκτήματα της RO4003C

Εναλλακτικά, η παραγωγή μπορεί να γίνει με τη χρήση τυποποιημένων διαδικασιών epoxy/glass (FR-4).

Σταθερό Dk σε θερμοκρασία και συχνότητα TCDk +40 ppm/°C είναι από τα χαμηλότερα υλικά πλακέτων κυκλωμάτων.

Χαμηλή διηλεκτρική απώλεια (Df 0,0027 @ 10 GHz) ∆εν επιτρέπεται η χρήση σε εφαρμογές όπου οι υψηλότερες συχνότητες περιορίζουν τα συμβατικά στρώματα.

Χρησιμοποιείται για την κατασκευή και την κατασκευή οχημάτων με κινητήρα.

Υψηλό Tg (> 280°C) Τα χαρακτηριστικά επέκτασης παραμένουν σταθερά σε ολόκληρο το εύρος θερμοκρασίας επεξεργασίας κυκλώματος.

Χαμηλή CTE στον άξονα Z (46 ppm/°C) εξασφαλίζει αξιόπιστη ποιότητα PTH ακόμη και σε σοβαρές εφαρμογές θερμικού σοκ.

Τυπικές εφαρμογές του RO4003C

Μεταλλικές συσκευές και συσκευές για την παραγωγή ηλεκτρικής ενέργειας

Ετικέτες αναγνώρισης ραδιοσυχνοτήτων (RFID)

Άλλες συσκευές για την κατασκευή ηλεκτρικών συλλέκτων

Ράδα αυτοκινήτων (ADAS)

Ραδιοφωνικές συσκευές μικροκυμάτων σημεία προς σημεία

Ψηφιακά υδροπλάνα υψηλής ταχύτητας

Εξοπλισμός δοκιμών και μετρήσεων

Τι είναι ένα υβριδικό PCB υψηλής συχνότητας;

Ένα υβριδικό PCB υψηλής συχνότητας είναι ένα πολυεπίπεδο κυκλωτικού κυκλώματος που συνδυάζει δύο ή περισσότερα διαφορετικά διηλεκτρικά υλικά σε μια ενιαία συστοιχία.RO4003C) για στρώματα σήματος και ένα υλικό πρότυπης ή μεσαίας απόδοσης.g., FR4) για μη κρίσιμα στρώματα.

Σε αυτό το προϊόν:

Ο RO4003C χρησιμοποιείται στο στρώμα 1 ∆2 (πάνω τμήμα ραδιοσυχνοτήτων) για χαμηλή απώλεια, σταθερό Dk και ελεγχόμενη αντίσταση.

Το FR4 TG175 χρησιμοποιείται στο στρώμα 3 ̇4 (κάτω τμήμα) για μηχανική υποστήριξη, διανομή ισχύος και μείωση του κόστους.

Γιατί να Χρησιμοποιήσετε μια Υβριδική Κατασκευή;

Οδηγός	Ερμηνεία
Βελτιστοποίηση κόστους	Τα υλικά υψηλής συχνότητας (RO4003C) είναι ακριβά. Το FR4 είναι σημαντικά φθηνότερο.
Μηχανική άκαμπτη	Το FR4 παρέχει εξαιρετική μηχανική αντοχή και είναι κατάλληλο για παχιά πλαίσια, συνδέσμους και μεγάλους παράγοντες φόρμας.
Θερμικό Διαχείριση	Τα υβριδικά συσσωρευτικά μπορούν να σχεδιαστούν για να τοποθετούν τα συστατικά που παράγουν θερμότητα στην πλευρά του FR4 με θερμικούς διαδρόμους σε επίπεδα χαλκού.
Ευελιξία σχεδιασμού	Επιτρέπει τις επιδόσεις ραδιοσυχνοτήτων όπου απαιτείται (άνω στρώματα) και την τυπική ψηφιακή/DC δρομολόγηση όπου οι απαιτήσεις επιδόσεων είναι χαμηλότερες (κάτω στρώματα).
Συμφωνία κατασκευής	Τα υβριδικά πλαίσια μπορούν να επεξεργαστούν με τροποποιήσεις στις τυποποιημένες γραμμές FR4.
Τα πλεονεκτήματα των υβριδικών PCB υψηλής συχνότητας
Πλεονέκτημα	Περιγραφή
Αποδοτικό από άποψη κόστους	Μειώνει το κόστος των υλικών κατά 30~60% σε σύγκριση με όλα τα λαμινάτα υψηλής συχνότητας.
Εξαιρετική απόδοση RF	Τα κρίσιμα στρώματα σήματος χρησιμοποιούν χαμηλής απώλειας, σταθερά υλικά Dk.
Καλή θερμική αξιοπιστία	Το RO4003C έχει Tg > 280°C· το FR4 TG175 υποστηρίζει την άσυλο χωρίς μόλυβδο.
Τυποποιημένη κατασκευή	Ο RO4003C είναι συμβατός με τη διαδικασία FR4 χωρίς ειδικό χειρισμό PTFE.
Αξιόπιστη PTH	Η χαμηλή CTE στον άξονα Z του RO4003C (46 ppm/°C) σε συνδυασμό με την αντίστοιχη CTE στον χαλκό εξασφαλίζει την αξιοπιστία.
Μεικτή τοποθέτηση συστατικών	Συστατικά υψηλής συχνότητας (RFIC, κεραίες) στην πλευρά του RO4003C· ψηφιακά IC, παθητικά, συνδέσμους στην πλευρά του FR4.

Μειονεκτήματα / Προκλήσεις των υβριδικών PCB υψηλής συχνότητας

Μειονέκτημα	Περιγραφή	Ελαφρύνσεις
Έλεγχος καταχώρισης	Διαφορετικές τιμές CTE μεταξύ του RO4003C (1114 ppm/°C) και του FR4 (1418 ppm/°C) μπορούν να προκαλέσουν λανθασμένη εγγραφή κατά τη διάρκεια της στρώσης.	Χρησιμοποιήστε ταυτόσημα συστήματα προεπιμόρφωσης· βελτιστοποιήστε τον κύκλο στρώσης.
Μη σύγκριση CTE στον άξονα Z	RO4003C Z-CTE = 46 ppm/°C· FR4 Z-CTE = 50 ̇ 60 ppm/°C. Διαφορικές τάσεις διαστολής επιχρισμένων διαδρόμων που διασχίζουν την υβριδική διεπαφή.	Χρησιμοποιείστε εύκαμπτη επικάλυψη χαλκού (25μm min) · αποφύγετε τα διαδρόμια απευθείας κατά τη μετάβαση του υλικού.
Αξιόπιστη σύνδεση	Η προσκόλληση μεταξύ του RO4003C και του FR4 απαιτεί προσεκτική επιλογή των προεπιθετικών (π.χ. 2113 RC56% που χρησιμοποιείται εδώ).	Ακολουθήστε τις οδηγίες του Ρότζερς RO4400.
Κόστος υλικού	Ακόμη υψηλότερη από τις σανίδες FR4 (αλλά χαμηλότερη από τις σανίδες υψηλής συχνότητας).	Αποδεκτός συμβιβασμός για τις απαιτούμενες επιδόσεις ραδιοσυχνοτήτων.
Πολυπλοκότητα κατασκευής	Απαιτεί κατασκευαστή με εμπειρία με υβριδικά στρώματα· απαιτούνται πρόσθετοι έλεγχοι διαδικασίας.	Συνεργαζόμενος με ειδικευμένους προμηθευτές (IPC-6012 κατηγορία 3).
Ευαισθησία στην υγρασία	Το RO4003C απορροφά υγρασία 0,06% έναντι του FR4 ~0,1~0,2%.	Τυπική προ-συναρμολόγηση ψησίματος (120 °C για 2 ̇4 ώρες).

Πότε να Επιλέξετε Υβριδικό PCB

Η απόδοση RF απαιτείται μόνο σε ορισμένα στρώματα

Το μέγεθος της πλακέτας είναι μεγάλο ∙ η υψηλής συχνότητας θα ήταν δαπανηρή

Απαιτείται μηχανική αντοχή (συνδέσεις, οπές τοποθέτησης)

Σχεδιασμός μικτού σήματος (RF + ψηφιακή υψηλής ταχύτητας + συνεχής ισχύς)

Η παραγωγή σε όγκο ̇ η απόδοση και το κόστος των υβριδικών ισοζυγίων

Επιλέξτε όλες τις υψηλές συχνότητες όταν:

Όλα τα στρώματα σήματος απαιτούν χαμηλή απώλεια και σταθερό Dk

Ο προϋπολογισμός επιτρέπει υλικό υψηλής ποιότητας

Ο σχεδιασμός είναι πολύ ευαίσθητος στην ασυμφωνία CTE (π.χ. διασυνδέσεις υψηλής πυκνότητας)

Πληροφορίες παραγγελίας

Υποβάλετε τους φακέλους Gerber RS-274-X και τα σχέδια κατασκευής με σαφή ένδειξη:

Τοποθεσίες και βάθη ελεγχόμενων σχισμών βάθους

Απαιτήσεις ελέγχου αντιστάθμισης (εάν υπάρχουν)

Λίστα δικτύων για 100% ηλεκτρικές δοκιμές

Υποστηρίζουμε την παραγωγή πρωτοτύπων σε μεγάλες ποσότητες με παγκόσμια αποστολή.
