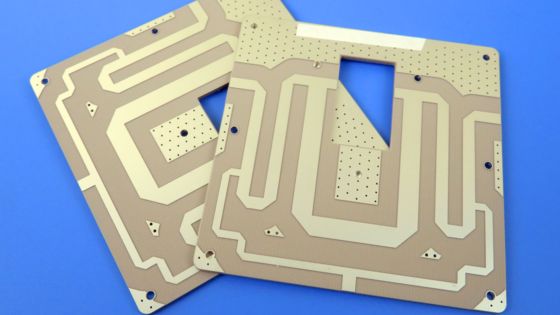

Τα υποστρώματα Rogers AD255C είναι υλικά ραδιοσυχνότητας που χρησιμοποιούνται σε συστήματα κεραίας τηλεματικής αυτοκινήτων

Τι κυκλώματα κάνουμε;?(34)

AD255CΥψηλής συχνότητας PCB

Εισαγωγή

Τα λαμινάτα Rogers AD255C είναι ένα εξελιγμένο μείγμα ενός συστήματος ρητίνης φθοροπολυμερών, προσεκτικά επιλεγμένων κεραμικών στοιχείων και ενισχυμένης υαλοπλαστικής.Χρησιμοποιώντας τις εξαιρετικές θερμικές ιδιότητες της ρητίνης φθοροπολυμερών, παράλληλα με τη στρατηγική ενσωμάτωση των κεραμικών υλικών και της οπτικοακουστικής ενίσχυσης από ίνες γυαλιού, τα υλικά AD255C ξεχωρίζουν για τις μειωμένες απώλειες τους, τα χαμηλότερα χαρακτηριστικά θερμικής διαστολής,και ελαχιστοποιημένες επιπτώσεις παθητικής διαμόρφωσης (PIM)Αυτός ο μοναδικός συνδυασμός οδηγεί σε ένα εξειδικευμένο υλικό ραδιοσυχνοποίησης που υπερέχει σε μια ποικιλία εφαρμογών μικροκυμάτων και ραδιοσυχνοτήτων εντός της τηλεπικοινωνιακής υποδομής.

Χαρακτηριστικά

Το AD255C διαθέτει αρκετά αξιοσημείωτα χαρακτηριστικά, συμπεριλαμβανομένων:

Πολύ χαμηλής απώλειας PTFE και κεραμικά γεμάτα σύνθετα:Αυτό το προηγμένο σύνθετο υλικό συγχωνεύει το PTFE με κεραμικά συμπληρώματα, με αποτέλεσμα εξαιρετικά χαμηλή απώλεια σήματος, καθιστώντας το ιδανικό για εφαρμογές υψηλής συχνότητας.

Τανγκέντ εξαιρετικής απώλειας:Με απώλεια αγγίγματος μόλις 0,0014 σε συχνότητες 10 GHz και σταθμών βάσης, το υλικό αυτό εγγυάται αποτελεσματική μετάδοση σήματος, ελαχιστοποιώντας την σπατάλη ενέργειας και βελτιώνοντας τη συνολική απόδοση.

Η διηλεκτρική σταθερά είναι 2.55:Το υλικό διαθέτει διηλεκτρική σταθερά 2.55, παρέχοντας αξιόπιστη ηλεκτρική μόνωση με στενές ανοχές, η οποία είναι ζωτικής σημασίας για τη διατήρηση της ακεραιότητας του σήματος σε ευαίσθητες εφαρμογές.

Χαλκό χαμηλού προφίλ:Η ένταξη χαλκού χαμηλού προφίλ βελτιώνει την αγωγιμότητα διατηρώντας παράλληλα ένα συμπαγές σχεδιασμό, καθιστώντας το ιδανικό για περιβάλλοντα περιορισμένου χώρου.

Χαμηλή ΚΤΕ προς Ζ:Με συντελεστή θερμικής διαστολής (CTE) 50 ppm/°C προς την κατεύθυνση Z, το υλικό αυτό προσφέρει εξαιρετική σταθερότητα διαστάσεων σε διακυμάνσεις θερμοκρασίας,διασφάλιση σταθερής απόδοσης σε ευρύ φάσμα συνθηκών λειτουργίας.

Δυνατότητα PCB

Προσφέρουμε ένα ευρύ φάσμα κατασκευαστικών δυνατοτήτων PCB για να ανταποκριθούμε στις προδιαγραφές του έργου σας, συμπεριλαμβανομένων των διπλών πλευρών PCB, των πολυεπίπεδων PCB και των υβριδικών πλακών.

Οι επιλογές βάρους χαλκού είναι διαθέσιμες σε 1oz (35μm) και 2oz (70μm), καθώς και διάφορες επιλογές διηλεκτρικού πάχους που κυμαίνονται από 20mil (0,508mm) έως 125mil (3,175mm).

Το μέγιστο μέγεθος PCB που μπορούμε να φιλοξενήσουμε είναι 400 mm x 500 mm, είτε ως μία επιφάνεια εντός αυτών των διαστάσεων είτε ως πολλαπλά σχέδια σε ένα πάνελ αυτού του μεγέθους.

Όσον αφορά τις επιλογές μάσκες συγκόλλησης, παρέχουμε μια επιλογή από χρώματα όπως Πράσινο, Μαύρο, Μπλε, Κίτρινο, Κόκκινο, Πορφυρό και πολλά άλλα.

Επιπλέον, προσφέρουμε μια σειρά από επιφανειακές επιλογές, συμπεριλαμβανομένου του χρυσού Immersion, HASL, ασήμι Immersion, κασσίτερο Immersion, OSP, ENEPIG, γυμνό χαλκό, καθαρό χρυσό επιχρισμένο,και άλλοι για να ταιριάζουν σε διάφορες προτιμήσεις και απαιτήσεις.

Εφαρμογές

Τυπικές εφαρμογές των AD255C PCB περιλαμβάνουν κεραίες σταθμών βάσης κυτταρικής υποδομής, συστήματα κεραίων τηλεματικής αυτοκινήτων και εμπορικές κεραίες δορυφορικού ραδιοφώνου κλπ.

Σας ευχαριστούμε που μας ακούσατε και ανυπομονούμε να σας δούμε την επόμενη φορά.
