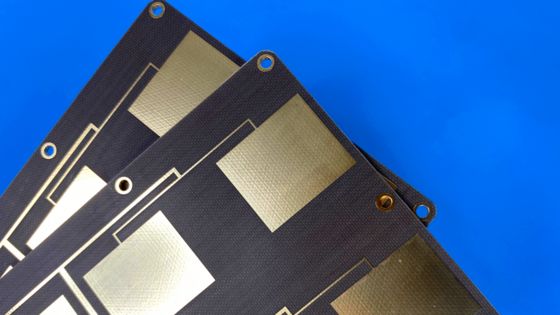

PCB Υψηλής Συχνότητας DiClad 870

Εισαγωγή

Τα ελάσματα Rogers DiClad 870 είναι σύνθετα υλικά ενισχυμένα με υαλοβάμβακα, με βάση το PTFE, που προσφέρουν χαμηλότερη διηλεκτρική σταθερά και παράγοντες απώλειας, χρησιμοποιώντας λιγότερα στρώματα υφαντού υαλοβάμβακα και υψηλότερη αναλογία περιεκτικότητας σε PTFE.

Η ενίσχυση με υφαντό υαλοβάμβακα στο DiClad 870 παρέχει μεγαλύτερη διαστατική σταθερότητα από τα ελάσματα με βάση το PTFE, ενισχυμένα με μη υφαντό υαλοβάμβακα, με παρόμοιες διηλεκτρικές σταθερές. Τα επικαλυμμένα στρώματα υαλοβάμβακα στα υλικά DiClad 870 είναι ευθυγραμμισμένα προς την ίδια κατεύθυνση.

Χαρακτηριστικά

Ακολουθούν ορισμένα εξέχοντα χαρακτηριστικά των υλικών DiClad 870.

Εμφανίζουν διηλεκτρική σταθερά 2,33 τόσο στο 1MHz όσο και στα 10 GHz, εξασφαλίζοντας αξιόπιστη μετάδοση σήματος.

Στα 10 GHz, αυτά τα ελάσματα παρουσιάζουν χαμηλό συντελεστή απώλειας 0,0013, διατηρώντας την ακεραιότητα του σήματος.

Το DiClad 870 διαθέτει ισχυρή αντοχή αποκόλλησης χαλκού 14 Lbs/in χρησιμοποιώντας φύλλο 35 μm ανά μέθοδο δοκιμής IPC TM-650 2.4.8, εξασφαλίζοντας ισχυρή πρόσφυση χαλκού.

Ο ρυθμός απορρόφησης υγρασίας είναι εξαιρετικά χαμηλός στο 0,02%, εξασφαλίζοντας σταθερότητα σε διάφορες περιβαλλοντικές συνθήκες.

Τέλος, το DiClad 870 πληροί τα πρότυπα φλεξιμότητας UL 94-V0, εξασφαλίζοντας υψηλή ασφάλεια και αντοχή στη φωτιά.

Δυνατότητες PCB

Σε αυτήν την ενότητα, θα εμβαθύνουμε στις διάφορες δυνατότητες που προσφέρουμε για τα PCB DiClad 870.

Οι υπηρεσίες μας καλύπτουν μια σειρά από αριθμούς στρώσεων, από μονόπλευρα έως διπλής όψης, πολυστρωματικά και υβριδικά PCB, επιτρέποντας την ευελιξία στα σχέδιά σας.

Όσον αφορά το διηλεκτρικό πάχος, παρέχουμε επιλογές όπως 31mil (0,787mm), 93mil (2,286mm) και 125mil (3,175mm), καλύπτοντας διάφορες απαιτήσεις έργων.

Μπορείτε να επιλέξετε από διαφορετικά βάρη χαλκού όπως 1oz (35µm) και 2oz (70µm) για να ταιριάζουν στις ανάγκες σας σε αγωγιμότητα.

Με μέγιστο μέγεθος PCB 400mm X 500mm, προσφέρουμε άφθονο χώρο για τα σχέδιά σας, είτε για μια μόνο πλακέτα είτε για πολλαπλά σχέδια σε ένα μόνο πάνελ.

Οι επιλογές μάσκας συγκόλλησης περιλαμβάνουν μια ποικιλία χρωμάτων όπως Πράσινο, Μαύρο, Μπλε, Κόκκινο, Κίτρινο και άλλα, επιτρέποντάς σας να εξατομικεύσετε τα PCB σας.

Για φινιρίσματα επιφάνειας, παρέχουμε μια σειρά επιλογών, όπως Χρυσός εμβάπτισης, HASL, Ασημί εμβάπτισης, Κασσίτερος εμβάπτισης, Γυμνός χαλκός, OSP, ENEPIG και Καθαρός χρυσός.

Εφαρμογές

Τα PCB DiClad 870 χρησιμοποιούνται συχνά σε φίλτρα, συζεύκτες και ενισχυτές χαμηλού θορύβου

εφαρμογές, όπου η ομοιομορφία της διηλεκτρικής σταθεράς είναι κρίσιμη. Χρησιμοποιούνται επίσης σε διαχωριστές ισχύος, συνδυαστές και κεραίες σταθμών βάσης, όπου οι χαμηλές απώλειες είναι σημαντικές.

Σε Δίκτυα Τροφοδοσίας Ραντάρ, Εμπορικά Δίκτυα Phased Array, Συστήματα Καθοδήγησης και Ψηφιακές Κεραίες Ραδιοφώνου, μπορείτε επίσης να βρείτε την παρουσία PCB DiClad 870.

Ευχαριστώ για την παρακολούθηση. Θα τα πούμε την επόμενη φορά.
