Υπόστρωμα RF TMM10 κατασκευασμένο για μονοστρώμα, διπλό στρώμα, πολυστρώμα, υβριδικό PCB

προϊόντα

Ελεγχόμενο σύνθετη αντίσταση PCB

Ραδιοσυχνότητες PCB

Επικοινωνήστε μαζί μας

Επικοινωνήστε τώρα

Υπόστρωμα RF TMM10 κατασκευασμένο για μονοστρώμα, διπλό στρώμα, πολυστρώμα, υβριδικό PCB

Τροποποιημένο:	1PCS
τιμή:	0.99-99USD/PCS
τυποποιημένη συσκευασία:	Packing
Περίοδος παράδοσης:	2-10 working days
μέθοδος πληρωμής:	T/T, Paypal
Ικανότητα εφοδιασμού:	50000pcs

Πληροφορίες λεπτομέρειας

Περιγραφή του προϊόντος

Πληροφορίες λεπτομέρειας

Place of Origin

China

Μάρκα

Rogers

Πιστοποίηση

ISO9001

Model Number

TMM10

Pcb Layer:

1-28layers

Through Hole Technology:

Silkscreen Color:

White

Thickness:

0.2-3.2mm

Min Line Width:

Board Thk:

1.0MM

Minimum Hole Size:

0.2 mm

Maximum Board Size:

Solder Mask Color:

Green

Layer:

Assembly Option:

Impedance Control:

50 ohm

Color:

White,yellow,green,blue...

Copper Weight:

0.5-3oz

Origin:

China

Minimum Order Quantity:

Τιμή:

0.99-99USD/PCS

Packaging Details:

Packing

Delivery Time:

2-10 working days

Payment Terms:

T/T, Paypal

Supply Ability:

50000pcs

Περιγραφή του προϊόντος

Ποιες πλακέτες κυκλωμάτων κάνουμε; (21)

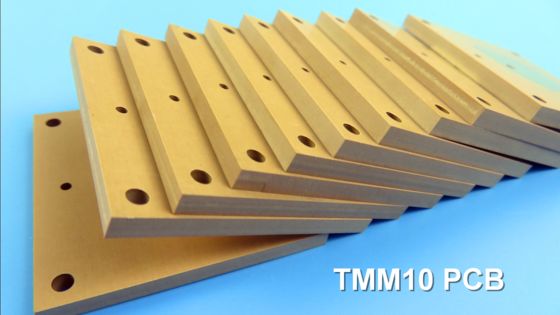

TMM10 PCB υψηλής συχνότητας

Εισαγωγή

Τα θερμοανθεκτικά υλικά μικροκυμάτων Rogers TMM10 είναι κεραμικά θερμοανθεκτικά πολυμερή σύνθετα που έχουν σχεδιαστεί για εφαρμογές υψηλής αξιοπιστίας stripline και microstrip.

Συνδυάζει τα πλεονεκτήματα τόσο του PTFE όσο και των κεραμικών υποστρωμάτων χωρίς να περιορίζεται από τις μηχανικές τους ιδιότητες και τις τεχνικές παραγωγής.

Υπόστρωμα RF TMM10 κατασκευασμένο για μονοστρώμα, διπλό στρώμα, πολυστρώμα, υβριδικό PCB 0

Χαρακτηριστικά

Το TMM10 διαθέτει διηλεκτρική σταθερά (Dk) 9,20 +/-.23, επιτρέποντας πιο συμπαγές σχεδιασμό και παρέχοντας τη δυνατότητα μικροποίησης.

Με συντελεστή διάσπασης 0,0022 στα 10GHz, το TMM10 ελαχιστοποιεί την απώλεια σήματος για αποτελεσματική απόδοση.

Ο θερμικός συντελεστής Dk του -38 ppm/°K βελτιώνει τη σταθερότητα σε διακυμάνσεις θερμοκρασίας.

Ο συντελεστής θερμικής διαστολής είναι 21 ppm/°K στους άξονες X και Y, 20 ppm/°K στην κατεύθυνση Z, το CTE που ταιριάζει με χαλκό επιτρέπει την παραγωγή υψηλής αξιοπιστίας επικάλυψης μέσω τρυπών,και χαμηλές τιμές συρρίκνωσης κούτσουρας.

Επιπλέον, η θερμική αγωγιμότητα του TMM10 είναι 0,76 W/mK, η οποία είναι περίπου διπλάσια από εκείνη των παραδοσιακών πλακιδίων PTFE/κεραμικών, διευκολύνοντας την απομάκρυνση της θερμότητας.

Το TMM10 προσφέρει μηχανικές ιδιότητες που αντιστέκονται αποτελεσματικά στην έλξη και την ψυχρή ροή, εξασφαλίζοντας μακροχρόνια σταθερότητα σε διάφορες εφαρμογές.

Υπόστρωμα RF TMM10 κατασκευασμένο για μονοστρώμα, διπλό στρώμα, πολυστρώμα, υβριδικό PCB 1

Δυνατότητα PCB

Υλικό PCB:	Κεραμικά, υδρογονάνθρακες, θερμοανθεκτικά πολυμερή σύνθετα
Ονομασία:	ΤΜΜ10
Διορθωτική σταθερά:	90,20 ± 0.23
Αριθμός στρωμάτων:	Μία στρώση, διπλή στρώση, πολυστρώση, υβριδικό PCB
Βάρος χαλκού:	1 oz (35μm), 2 oz (70μm)
Μονάδα διαμόρφωσης:	15mil (0.381mm), 20mil (0.508mm), 25mil (0.635mm), 30mil(0.762mm), 50mil (1.27mm), 60mil (1.524mm), 75mil(1.905mm), 100mil (2.54mm), 125mil (3.175mm), 150mil (3.81mm), 200mil (5.08mm), 250mil (6.35 χιλιοστά), 275mil (6.985mm), 300mil (7.62mm), 500mil (12.70mm)
Μονάδα διαμόρφωσης:
Μέγεθος PCB:	≤ 400 mm × 500 mm
Μάσκα συγκόλλησης:	Πράσινο, μαύρο, μπλε, κίτρινο, κόκκινο κλπ.
Εκτέλεση επιφάνειας:	Καθαρό χαλκό, HASL, ENIG, ασήμι βύθισης, κασσίτερο βύθισης, ENEPIG, καθαρό χρυσό, OSP κλπ.

Στην Bicheng, υπερηφανευόμαστε για τις προηγμένες δυνατότητες παραγωγής μας για το laminates TMM10, προσφέροντας ένα ευρύ φάσμα επιλογών για την κάλυψη των διαφορετικών απαιτήσεων του έργου.

Είμαστε σε θέση να σας παρέχουμε μονοστρώματα, διπλά στρώματα, πολυστρώματα και υβριδικά PCB, εξασφαλίζοντας ευελιξία και προσαρμογή για διάφορες εφαρμογές.

Τα βάρη χαλκού 1oz (35μm) και 2oz (70μm) είναι διαθέσιμα για να ικανοποιήσουν διαφορετικές ανάγκες απόδοσης.

Οι επιλογές πάχους PCB κυμαίνονται από 15mil (0,381mm) έως εντυπωσιακά 500mil (12.70mm), επιτρέποντάς μας να υποστηρίξουμε τόσο συμπαγείς όσο και ανθεκτικούς σχεδιασμούς.

Η ικανότητα μεγέθους PCB μας επεκτείνεται έως και 400mm x 500mm, καθιστώντας μας καλά εξοπλισμένους για μεγαλύτερα έργα.

Προσφέρουμε μια ποικιλία από χρώματα μάσκας συγκόλλησης, συμπεριλαμβανομένων του πράσινου, μαύρου, μπλε, κίτρινου και κόκκινου, μαζί με πολλαπλά επιφανειακά φινίρισμα όπως γυμνό χαλκό, HASL, ENIG, ασήμι βύθισης, κασσίτερο βύθισης, ENEPIG,καθαρό χρυσάφι, και OSP.

Εφαρμογές

Το PCB TMM10 χρησιμοποιείται συνήθως σε διάφορες εφαρμογές, συμπεριλαμβανομένων των δοκιμαστών τσιπ, των διηλεκτρικών πόλωση, των δορυφορικών συστημάτων επικοινωνίας, των κερατοειδών GPS και των κερατοειδών patch κλπ.

Σας ευχαριστώ που παρακολουθείτε.

Υπόστρωμα RF TMM10 κατασκευασμένο για μονοστρώμα, διπλό στρώμα, πολυστρώμα, υβριδικό PCB 2
