Χρησιμοποιώντας τη δύναμη του TRF-45 για υψηλής απόδοσης σχεδιασμούς RF

Χρησιμοποιώντας τη δύναμη του TRF-45 για υψηλής απόδοσης σχεδιασμούς RF

Στον συνεχώς εξελισσόμενο κόσμο των ηλεκτρονικών υψηλής συχνότητας, η επιλογή του υλικού PCB μπορεί να κάνει όλη τη διαφορά στην απόδοση και την αξιοπιστία των σχεδίων σας.Ένα υλικό που έχει κερδίσει έλξη μεταξύ των μηχανικών RF είναι το TRF-45 της Taconic, θερμικά σταθερό στρώμα με εξαιρετικές δυνατότητες.

Ας βουτήξουμε στις τεχνικές λεπτομέρειες και να εξερευνήσουμε πώς το TRF-45 μπορεί να ανυψώσει το επόμενο έργο RF σας.

Σκληρή Κατασκευή και Προσαρμοσμένες Ιδιοκτησίες

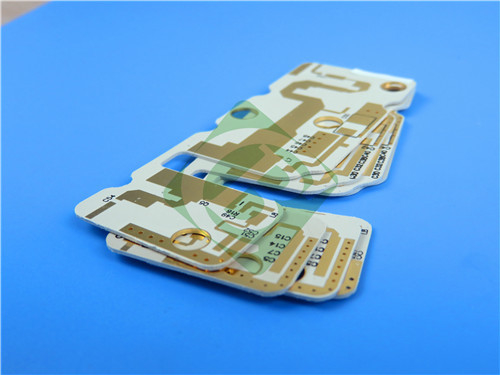

Αυτό το διπλό πλευρικό άκαμπτο PCB διαθέτει βασικό υλικό TRF-45 με τις ακόλουθες βασικές προδιαγραφές:

1. Διάμετρος πλάκας: 50 mm x 50 mm, με σφιχτή ανοχή ±0,15 mm
2. Ελάχιστο ίχνος/ενδιάστημα: 4/5 mils
3. Ελάχιστο μέγεθος τρύπας: 0,3 mm
4. Δάχος τελικής πλάκας: 0,9 mm
5. Βάρος χαλκού: 1 ουγκιά (1,4 εκατομμύρια) στα εξωτερικά στρώματα
6. Δυνατότητα εκπέρασης: 20 μm
7. Εκτέλεση επιφάνειας: Χρυσός βύθισης χωρίς ηλεκτρικό νικέλιο (ENIG)

Το 2 στρώματα συσσωρευτικό αποτελείται από το βασικό υλικό TRF-45 με στρώματα χαλκού 35μm, παρέχοντας μια ανθεκτική και διαμετρικά σταθερή βάση για κυκλώματα υψηλής συχνότητας.

Εξαιρετική ηλεκτρική απόδοση
Το υλικό TRF-45 έχει σχεδιαστεί για να υπερέχει στις εφαρμογές ραδιοκυμάτων και μικροκυμάτων, με τα ακόλουθα εξαιρετικά ηλεκτρικά χαρακτηριστικά:

1. Σταθερή διηλεκτρική σταθερά (Dk) 4,5 ± 0,15 σε 10 GHz
2. Χαμηλός συντελεστής διάσπασης 0,0035 στα 10 GHz
3. Απορρόφηση υγρασίας μόλις 0,06%

Αυτές οι ιδιότητες επιτρέπουν στους σχεδιαστές να επιτύχουν ακριβή έλεγχο παρεμπόδισης, να ελαχιστοποιήσουν τα προβλήματα ακεραιότητας του σήματος και να διατηρήσουν σταθερή απόδοση σε ένα ευρύ φάσμα θερμοκρασιών και συχνοτήτων.

Θερμική και μηχανική αξιοπιστία
Εκτός από την ηλεκτρική του ικανότητα, το TRF-45 διαθέτει επίσης εντυπωσιακές θερμικές και μηχανικές ιδιότητες:

Συντελεστής θερμικής διαστολής (CTE):

1. Άξονας Χ: 9 ppm/°C
2. Άξονας Y: 9 ppm/°C
3. Άξονας Z: 40 ppm/°C (50°C έως 150°C)
4. Θερμική αγωγιμότητα: 0,43 W/mK
5. Διορισμός εύφλεκτης ικανότητας: UL 94-V0

Αυτός ο συνδυασμός χαμηλής CTE, υψηλής θερμικής αγωγιμότητας,και εξαιρετική σταθερότητα διαστάσεων εξασφαλίζει τα κυκλώματα υψηλής συχνότητας σας μπορούν να αντέξουν τις αυστηρές συνθήκες της κατασκευής και να λειτουργούν αξιόπιστα σε απαιτητικά περιβάλλοντα.

Πολυδιάστατες εφαρμογές
Με την εξαιρετική απόδοση ραδιοσυχνοτήτων και την ανθεκτική κατασκευή του, το TRF-45 είναι κατάλληλο για μια ποικιλία εφαρμογών υψηλής συχνότητας, συμπεριλαμβανομένων:

1. Άλλες συσκευές
2. Αντενές RFID
3. Αντενές GPS

Άλλα συστήματα ασύρματης επικοινωνίας
Με την αξιοποίηση των δυνατοτήτων του TRF-45, οι μηχανικοί μπορούν να ωθήσουν τα όρια του μεγέθους, του βάρους και της βελτιστοποίησης της ισχύος διατηρώντας την ακεραιότητα των σχεδίων τους.

Για να μάθετε περισσότερα για το πώς το TRF-45 μπορεί να ωφελήσει το επόμενο έργο RF σας, μην διστάσετε να επικοινωνήσετε με την ομάδα τεχνικών εμπειρογνωμόνων μας..
