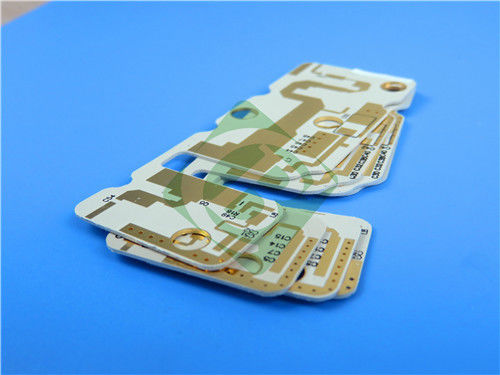

TRF-45 Διπλής όψης άκαμπτο PCB χτισμένο σε υποστρώματα 32mil με ENIG Finish

Διπλής όψης PCB με TRF-45, πάχος 0.9mm και φινίρισμα ENIG
(Όλα τα PCB κατασκευάζονται κατά παραγγελία. Οι εικόνες αναφοράς και οι παράμετροι ενδέχεται να διαφέρουν ανάλογα με τις απαιτήσεις του σχεδιασμού σας.)



1. Επισκόπηση του PCB διπλής όψης
Αυτό το PCB διπλής όψης είναι κατασκευασμένο με TRF-45, ένα κεραμικό γεμισμένο PTFE laminate ενισχυμένο με υφαντό fiberglass. Προσφέρει απόδοση χαμηλών απωλειών, σταθερές διηλεκτρικές ιδιότητες και σταθερότητα διαστάσεων, καθιστώντας το ιδανικό για εφαρμογές RF υψηλής συχνότητας. Το φινίρισμα επιφάνειας ENIG παρέχει εξαιρετική συγκολλησιμότητα και αντοχή στη διάβρωση, εξασφαλίζοντας μακροχρόνια αξιοπιστία.

Με στρώματα χαλκού 1oz, ακριβείς ανοχές γραμμής/διαστήματος και χωρίς μάσκα συγκόλλησης ή μεταξοτυπία, αυτό το PCB έχει σχεδιαστεί για αποτελεσματική μετάδοση σήματος και συνέπεια υψηλής συχνότητας. Κάθε πλακέτα ελέγχεται σύμφωνα με τα πρότυπα IPC-Class-2, εξασφαλίζοντας ποιότητα και αξιοπιστία για κρίσιμες εφαρμογές.



2. Λεπτομέρειες κατασκευής PCB




3. Stackup PCB
Αυτό το 2-layer άκαμπτο stackup PCB είναι βελτιστοποιημένο για εφαρμογές RF υψηλής συχνότητας. Εδώ είναι η δομή του stackup:




4. Χαρακτηριστικά του TRF-45

• Διηλεκτρική σταθερά (Dk): 4.5 ± 0.15 στα 10 GHz, παρέχοντας σταθερή διάδοση σήματος σε εύρος θερμοκρασίας και συχνότητας.
• Συντελεστής απώλειας (Df): 0.0035 στα 10 GHz για ελάχιστη απώλεια σήματος.
• CTE (Συντελεστής θερμικής διαστολής): Άξονας X: 9 ppm/°C. Άξονας Y: 9 ppm/°C. Άξονας Z: 40 ppm/°C.
• Θερμική αγωγιμότητα: 0.43 W/mK, παρέχοντας αποτελεσματική απαγωγή θερμότητας.
• Απορρόφηση υγρασίας: 0.06%, εξασφαλίζοντας σταθερή απόδοση σε υγρά περιβάλλοντα.
• Βαθμολογία ευφλεκτότητας: UL 94 V-0 για ενισχυμένη ασφάλεια.




5. Πλεονεκτήματα του υλικού TRF-45
Το υλικό TRF-45 προσφέρει πολλά πλεονεκτήματα για σχέδια υψηλής συχνότητας και RF:

Χαμηλή απώλεια σήματος: Εξασφαλίζει την ακεραιότητα του σήματος υψηλής συχνότητας για εφαρμογές RFID και GPS.

Θερμική και μηχανική αξιοπιστία: Με εξαιρετική θερμική αγωγιμότητα και χαμηλό CTE, αποδίδει αξιόπιστα υπό ακραίες συνθήκες.

Σταθερές διηλεκτρικές ιδιότητες: Το Dk και το Df παραμένουν σταθερά σε ένα ευρύ φάσμα θερμοκρασιών και συχνοτήτων.

Σταθερότητα διαστάσεων: Η ενίσχυση με υφαντό γυαλί ενισχύει την ακαμψία και εξασφαλίζει ευκολότερο χειρισμό κατά τη συναρμολόγηση.

Οικονομική κατασκευή: Συμβατό με την τυπική επεξεργασία PTFE, μειώνοντας το κόστος κατασκευής.



6. Εφαρμογές του PCB διπλής όψης

Κεραίες δορυφορικού ραδιοφώνου: Παρέχει αξιόπιστη μετάδοση σήματος για συστήματα δορυφορικών επικοινωνιών.

Κεραίες RFID: Εξασφαλίζει αποτελεσματική λήψη και μετάδοση σήματος για συστήματα ραδιοσυχνοτήτων.

Κεραίες GPS: Ιδανικό για συστήματα παγκόσμιας τοποθέτησης υψηλής ακρίβειας.



Γιατί να επιλέξετε την Bicheng Technologies;
Στην Bicheng Technologies Limited, ειδικευόμαστε στην κατασκευή PCB υψηλής ποιότητας για εφαρμογές RF και μικροκυμάτων. Το PCB διπλής όψης με υλικό TRF-45 συνδυάζει υλικά αιχμής με αυστηρά πρότυπα ποιότητας για να προσφέρει αξιόπιστη απόδοση για τα έργα σας.


Γιατί να συνεργαστείτε μαζί μας;
Παγκόσμια διαθεσιμότητα: Παρέχουμε υπηρεσίες σε όλο τον κόσμο και προσφέρουμε εξαιρετική υποστήριξη πελατών.
Υψηλά πρότυπα: Όλα τα PCB ελέγχονται σύμφωνα με τα πρότυπα IPC-Class-2, εξασφαλίζοντας ποιότητα και αξιοπιστία.Προσαρμοσμένες λύσεις: Συνεργαζόμαστε στενά μαζί σας για να καλύψουμε τις συγκεκριμένες απαιτήσεις σας.
Εάν αναζητάτε έναν αξιόπιστο συνεργάτη για το επόμενο έργο υψηλής συχνότητας, μη διστάσετε να επικοινωνήσετε μαζί μου στο

sales30@bichengpcb.com. Ας συνεργαστούμε για να ζωντανέψουμε τα καινοτόμα σας σχέδια.
