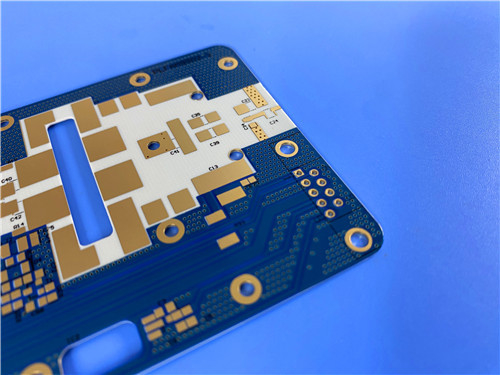

RF-60A 2 στρώματα PCB με πάχος 0,7 mm και μπλε μάσκα συγκόλλησης από την Bicheng Technologies Limited

RF-60A 2-Layer PCB με Πάχος 0.7mm: Μια Υψηλής Απόδοσης Λύση για Εφαρμογές RF και Microwave από την Bicheng Technologies Limited

(Όλα τα PCBs κατασκευάζονται κατά παραγγελία. Οι εικόνες αναφοράς και οι παράμετροι ενδέχεται να διαφέρουν ανάλογα με τις απαιτήσεις του σχεδιασμού σας.)

Στην Bicheng Technologies Limited, είμαστε ενθουσιασμένοι που προσφέρουμε το RF-60A 2-Layer PCB, μια λύση υψηλής απόδοσης σχεδιασμένη για εφαρμογές RF και microwave. Κατασκευασμένο με το laminate RF-60A της Taconic, αυτό το PCB παρέχει εξαιρετική αντοχή συγκόλλησης μεταξύ των στρώσεων, χαμηλή διηλεκτρική απώλεια και ομοιόμορφες ηλεκτρικές ιδιότητες, καθιστώντας το ιδανικό για ενισχυτές ισχύος, φίλτρα, ζεύκτες και μικρογραφικές κεραίες.

Αυτό το PCB πάχους 0,7 mm διαθέτει βάρος χαλκού 1oz, μπλε μάσκα συγκόλλησης και επιφανειακό φινίρισμα με εμβάπτιση χρυσού για βελτιωμένη ανθεκτικότητα και βέλτιστη απόδοση. Εδώ, θα εξερευνήσουμε λεπτομερώς την κατασκευή, τα χαρακτηριστικά και τις εφαρμογές αυτού του υπερσύγχρονου PCB.

1. Επισκόπηση του RF-60A 2-Layer PCB

Το RF-60A 2-Layer PCB έχει σχεδιαστεί για εφαρμογές υψηλής συχνότητας που απαιτούν χαμηλή απώλεια σήματος, σταθερότητα διαστάσεων και εξαιρετική θερμική αξιοπιστία. Το RF-60A, μέρος της οικογένειας ORCER της Taconic, είναι ένα υφαντό οργανικό-κεραμικό laminate ενισχυμένο με γυαλί που συνδυάζει τη χαμηλή απορρόφηση υγρασίας με εξαιρετική ηλεκτρική απόδοση.

Με τη σταθερή διηλεκτρική σταθερά (Dk) και τον χαμηλό συντελεστή απώλειας (Df), αυτό το PCB εξασφαλίζει ακριβή και αξιόπιστη απόδοση, ακόμη και σε κυκλώματα υψηλής συχνότητας. Στην Bicheng Technologies Limited, κατασκευάζουμε όλα τα PCBs σύμφωνα με τα πρότυπα IPC-Class-2 και διεξάγουμε 100% ηλεκτρική δοκιμή για να εγγυηθούμε ανώτερη ποιότητα και συνέπεια.

Λεπτομέρειες Κατασκευής PCB

Η στοίβα 2 στρώσεων, με laminate RF-60A, εξασφαλίζει χαμηλή απώλεια σήματος, θερμική σταθερότητα και μηχανική αξιοπιστία, καθιστώντας την κατάλληλη για μια ποικιλία εφαρμογών RF και microwave.

2. Χαρακτηριστικά και Πλεονεκτήματα του Υλικού RF-60A

Το laminate RF-60A, που κατασκευάζεται από την Taconic, είναι ένα premium υλικό για κυκλώματα υψηλής συχνότητας, προσφέροντας χαμηλή απορρόφηση υγρασίας, εξαιρετική αντοχή συγκόλλησης μεταξύ των στρώσεων και σταθερές ηλεκτρικές ιδιότητες σε ένα ευρύ φάσμα συχνοτήτων.

Βασικά Χαρακτηριστικά του RF-60A:

• Διηλεκτρική Σταθερά (Dk): 6.15 στα 10GHz, εξασφαλίζοντας σταθερή διάδοση σήματος και ελάχιστη μετατόπιση φάσης.
• Συντελεστής Απώλειας (Df): 0.0038 στα 10GHz, μειώνοντας την παραμόρφωση σήματος και ενισχύοντας την απόδοση του κυκλώματος.
• Θερμικές Ιδιότητες: Θερμική Αγωγιμότητα: 0.4W/MK, επιτρέποντας την αποτελεσματική απαγωγή θερμότητας σε κυκλώματα υψηλής ισχύος.
• CTE (Συντελεστής Θερμικής Διαστολής):
  • Άξονας X: 9 ppm/°C
  • Άξονας Y: 8 ppm/°C
  • Άξονας Z: 69 ppm/°C, εξασφαλίζοντας σταθερότητα διαστάσεων και αξιοπιστία των οπών.
• Αντίσταση στην Υγρασία: Εξαιρετικά χαμηλή απορρόφηση υγρασίας 0.02%, εξασφαλίζοντας σταθερή απόδοση σε υγρά περιβάλλοντα.
• Αποβολή Αερίων:
  • Συνολική Απώλεια Μάζας (TML): 0.02%
  • Ανάκτηση Υδρατμών (WVR): 0.01%, καθιστώντας το κατάλληλο για αεροδιαστημικές εφαρμογές.

Βασικά Πλεονεκτήματα του RF-60A:

1. Συμμόρφωση με RoHS και WEEE: Ανταποκρίνεται στα παγκόσμια περιβαλλοντικά πρότυπα για την πράσινη κατασκευή.
2. Εξαιρετικοί Δεσμοί μεταξύ των Στρώσεων: Η ισχυρή πρόσφυση μεταξύ των στρώσεων εξασφαλίζει ανθεκτικότητα και αξιοπιστία.
3. Χαμηλή Διηλεκτρική Απώλεια: Μειώνει την απώλεια ενέργειας, επιτρέποντας υψηλή απόδοση σε κυκλώματα RF.
4. Βελτιωμένη Σταθερότητα Διαστάσεων: Η υφαντή ενίσχυση με γυαλί εξασφαλίζει ακρίβεια σε σχέδια υψηλής συχνότητας.
5. Χαμηλή Διαστολή στον Άξονα Z: Βελτιώνει την αξιοπιστία των επιμεταλλωμένων οπών σε ακραία θερμικά περιβάλλοντα.
6. Σταθερό Dk σε Όλη τη Συχνότητα: Εξασφαλίζει σταθερή απόδοση σε ένα ευρύ φάσμα συχνοτήτων.

3. Εφαρμογές του RF-60A 2-Layer PCB

Το RF-60A 2-Layer PCB είναι ιδανικό για κυκλώματα υψηλής συχνότητας και συστήματα RF που απαιτούν ακρίβεια, σταθερότητα και αξιοπιστία. Οι μοναδικές ιδιότητες του υλικού του το καθιστούν κατάλληλο για μια ποικιλία εφαρμογών.

Τυπικές Εφαρμογές:

Ενισχυτές Ισχύος

Φίλτρα και Ζεύκτες

Μικρογραφικές Κεραίες

Παθητικά Εξαρτήματα

4. Γιατί να επιλέξετε την Bicheng Technologies Limited?

Στην Bicheng Technologies Limited, δεσμευόμαστε να παρέχουμε καινοτόμες λύσεις PCB προσαρμοσμένες για να καλύψουν τις ανάγκες των εφαρμογών RF και microwave υψηλής απόδοσης. Το RF-60A 2-Layer PCB αποτελεί παράδειγμα της αφοσίωσής μας στην ακρίβεια, την ποιότητα και την ικανοποίηση των πελατών.

Γιατί να συνεργαστείτε μαζί μας?

1. Εμπειρία σε PCBs RF και Microwave: Ειδικευόμαστε σε PCBs για εφαρμογές υψηλής συχνότητας, εξασφαλίζοντας ανώτερη απόδοση και αξιοπιστία.
2. Αυστηρά Πρότυπα Ποιότητας: Όλα τα PCBs κατασκευάζονται σύμφωνα με τα πρότυπα IPC-Class-2 και υποβάλλονται σε 100% ηλεκτρική δοκιμή.
3. Παγκόσμια Διαθεσιμότητα: Παραδίδουμε παγκοσμίως, εξασφαλίζοντας έγκαιρη υποστήριξη για τα έργα σας.
4. Προσέγγιση με επίκεντρο τον πελάτη: Η ομάδα μας παρέχει προσαρμοσμένες λύσεις για να καλύψει τις συγκεκριμένες απαιτήσεις σας.

Για λεπτομερείς ερωτήσεις ή βοήθεια, μη διστάσετε να επικοινωνήσετε μαζί μου, Sally, στο sales30@bichengpcb.com. Είμαι στην ευχάριστη θέση να σας βοηθήσω να βρείτε την τέλεια λύση PCB για την εφαρμογή σας.
