Γιατί το TLX-9 PCB είναι η σωστή επιλογή;

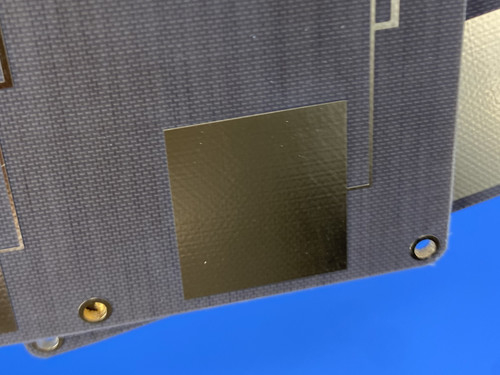

Είμαι ενθουσιασμένος να μοιραστώ την πρόσφατη αποστολή μαςΔύο στρώσεις PCB TLX-9Σχεδιάστηκε για να είναι αξιόπιστο, αποτελεσματικό και τέλειο για εφαρμογές υψηλής συχνότητας όπωςΆντενες, ενισχυτές και συστατικά ραδιοσυχνοτήτωνΧτισμένο μεΤακονικό υλικό TLX-9, αυτό το PCB προσφέρει χαμηλή απώλεια σήματος, εξαιρετική θερμική σταθερότητα και υψηλή αντοχή.

Επιτρέψτε μου να σας εξηγήσω τι κάνει αυτό το PCB τόσο καλό και πώς μπορεί να σας βοηθήσει.

Πώς Κατασκευάστηκε Αυτό το PCB

Αυτό το PCB κατασκευάστηκε προσεκτικά για να εξασφαλίσει υψηλές επιδόσεις.

• Υλικό: TLX-9, το οποίο είναι γνωστό για τις σταθερές ηλεκτρικές και μηχανικές του ιδιότητες.
• ΣκηνέςΕίναι ένα απλό σχέδιο δύο στρωμάτων.
• ΜέγεθοςΚάθε πλάκα έχει μέγεθος 78 χ 39 χιλιοστά, με πάχος 0,9 χιλιοστόμετρο.
• Βάρος χαλκού1 ουγκιά στα εξωτερικά στρώματα για καλή αγωγιμότητα.
• Ακολουθία και χώροςΤο ελάχιστο πλάτος ίχνη είναι 4 mil, και η απόσταση είναι 7 mil.
• Τελεία επιφάνειας: Χρυσός βύθισης χρησιμοποιήθηκε για καλύτερη συγκόλληση και αντοχή στη διάβρωση.
• ΔοκιμέςΚάθε σανίδα δοκιμάστηκε 100% ηλεκτρικά πριν από την αποστολή για να εξασφαλιστεί ότι λειτουργεί τέλεια.

Τι περιέχει το PCB

Αυτό το PCB είναι απλό, αλλά πολύ αποτελεσματικό.

• ΠάρτεςΣυνολικά 36.
  • 25 Τροφικές Πλάνεςκαι11 SMT Pads στην επάνω πλευρά.
• Διάδρομοι: 23 συνολικά, όλα επιχρισμένα με χαλκό για δύναμη.
• Δίκτυα: 2, διατηρώντας τον σχεδιασμό καθαρό και αποτελεσματικό.

Γιατί Χρησιμοποιήθηκε Το Υλικό TLX-9

ΗΥλικό TLX-9Το PCB είναι ένα σύνθετο από PTFE και υφασμένο γυαλί, το οποίο το βοηθά να λειτουργεί καλά σε εφαρμογές υψηλής συχνότητας.διαλεκτρική σταθερά (Dk)είναι 2.5, η οποία παραμένει σταθερή σε ένα ευρύ φάσμα θερμοκρασιών και συχνοτήτων.

Άλλα οφέλη του TLX-9 περιλαμβάνουν:

• Μικρή απώλεια σήματοςΟ συντελεστής διάσπασης είναι μόλις 0,0019 στα 10GHz.
• Ανθεκτικότητα στην υγρασία: Απορροφά λιγότερο από 0,02% υγρασία, οπότε λειτουργεί καλά σε υγρό περιβάλλον.
• Θερμική σταθερότητα: Το υλικό είναι σταθερό από άποψη διαστάσεων και αντιστέκεται στην παραμόρφωση υπό θερμότητα.
• Αντιφλεγμονή: πληροί το πρότυπο UL-94 V-0, εξασφαλίζοντας την ασφάλεια σε περιβάλλον υψηλής θερμοκρασίας.

Πού μπορεί να χρησιμοποιηθεί αυτό το PCB

Αυτό το PCB έχει σχεδιαστεί για πολλές εφαρμογές υψηλής συχνότητας, όπως:

• Ενεργειακές συσκευές για την παραγωγή ηλεκτρικής ενέργειαςΙδανικό για τη μείωση του θορύβου στα συστήματα ραδιοσυχνοτήτων.
• Άντενες: Αξιόπιστος για κεραίες μεγάλου μορφότυπου και δίκτυα επικοινωνιών.
• Αυξητές υψηλής ισχύοςΙδανικό για χειρισμό υψηλής ισχύος χωρίς απώλεια απόδοσης.
• Παθητικά συστατικά ραδιοσυχνοτήτων: Εξαιρετικό για φίλτρα, ζεύγη και άλλα εξαρτήματα.

Γιατί πρέπει να επιλέξετε αυτό το PCB

Αυτό το PCB κατασκευάστηκε για να παραδίδειαπόδοση και αξιοπιστίαΤο υλικό TLX-9 εξασφαλίζει χαμηλή απώλεια, εξαιρετική αντοχή στην υγρασία και θερμική σταθερότητα.

Κάθε επιφάνεια δοκιμάστηκε για να ανταποκριθείΠρότυπα IPC-Τάξη 2, ώστε να μπορείτε να εμπιστευτείτε την ποιότητά του.

Παραγγείλτε σήμερα

Αν χρειάζεστε ένα PCB που είναι αξιόπιστο, αποδοτικό και κατασκευασμένο για εφαρμογές υψηλής συχνότητας, αυτόΔύο στρώσεις PCB TLX-9είναι η τέλεια επιλογή. Είναι διαθέσιμο σε όλο τον κόσμο, οπότε μπορείτε να το αποκτήσετε όπου και αν βρίσκεστε.

Επικοινωνήστε μαζί μας σήμερα για να μάθετε περισσότερα ή να κάνετε την παραγγελία σας.
