Εισαγωγή των υψηλής απόδοσης πλακών PCB F4BM220

Τα στρώματα PCB F4BM220 της Wangling έχουν σχεδιαστεί για να προσφέρουν εξαιρετικές ηλεκτρικές επιδόσεις και αξιοπιστία για ένα ευρύ φάσμα εφαρμογών υψηλής συχνότητας.Αυτά τα προηγμένα στρώματα είναι το αποτέλεσμα της επιστημονικής μας διαμόρφωσης και των ακριβών διαδικασιών κατασκευής, καθιστώντας τους μια ανώτερη επιλογή σε σχέση με παρόμοια προϊόντα από το εξωτερικό.

Βασικά χαρακτηριστικά των στρωμάτων F4BM220:

• Δηλεκτρική σταθερά (Dk) 2,2 ± 0,04 στα 10 GHz, παρέχοντας εξαιρετική ακεραιότητα σήματος
• Εξαιρετικά χαμηλός συντελεστής διάσπασης 0,001 στα 10 GHz για ελάχιστη απώλεια σήματος
• Εξαιρετική σταθερότητα διαστάσεων με χαμηλή CTE 25 ppm/°C (άξονας x), 34 ppm/°C (άξονας y) και 240 ppm/°C (άξονας z)
• Σθεναρά θερμικά χαρακτηριστικά με θερμικό συντελεστή Dk σε -142 ppm/°C (-55°C έως 150°C)
• Απορρόφηση υγρασίας ≤ 0,08% για αξιόπιστη απόδοση σε υγρό περιβάλλον
• Δείκτης εύφλεκτης ικανότητας UL-94 V0 για αυξημένη ασφάλεια

Αυτές οι εξαιρετικές ιδιότητες καθιστούν τα στρώματα F4BM220 μια ιδανική επιλογή για ένα ευρύ φάσμα εφαρμογών υψηλής συχνότητας, συμπεριλαμβανομένων:

• Συστήματα μικροκυμάτων, ραδιοσυχνοτήτων και ραντάρ
• Μετατροπές φάσης, διαχωριστές ισχύος, ζεύγματα και συνδυαστές
• Δίκτυα τροφοδοσίας για αντενέρες ευαισθησίας φάσης και αντενέρες φάσης
• Εξοπλισμός δορυφορικών επικοινωνιών
• Άντενες σταθμών βάσης

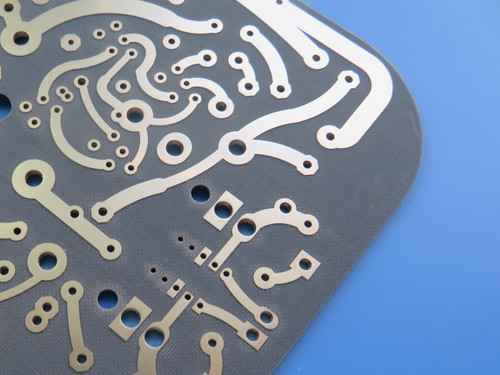

Τα στρώματα F4BM220 είναι διαθέσιμα σε κατασκευή 2 στρωμάτων άκαμπτων PCB, με μέγεθος πλακέτας 130,5 mm x 103 mm (± 0,15 mm) και πάχος τελικής κατασκευής 1,7 mm. Τα PCB διαθέτουν 4/6 mil ελάχιστο ίχνος / χώρο,0,3 mm ελάχιστο μέγεθος τρύπας, και 1 oz (1,4 mils) βάρος χαλκού στα εξωτερικά στρώματα με πάχος 20μm μέσω επικάλυψης.εξασφαλίζοντας εξαιρετική συγκολλητικότητα και αντοχή στη διάβρωση.

Είτε εργάζεστε σε προηγμένα συστήματα μικροκυμάτων, ραδιοσυχνοτήτων ή ραντάρ, ή σε οποιαδήποτε άλλη εφαρμογή υψηλής συχνότητας, τα λαμινάτα F4BM220 από την Wangling προσφέρουν την απόδοση και την αξιοπιστία που χρειάζεστε.Επικοινωνήστε μαζί μας σήμερα για να μάθετε περισσότερα για το πώς αυτά τα προηγμένα υλικά PCB μπορούν να ωφελήσουν το έργο σας.
