18 στρωμάτων PCB υψηλής συχνότητας RO4350B + RO4450F Stackup για εφαρμογές RF/μικροκυμάτων

Τροποποιημένο:	1pcs
τιμή:	7USD/PCS
Περίοδος παράδοσης:	2-10 εργάσιμες ημέρες
μέθοδος πληρωμής:	Τ/Τ
Ικανότητα εφοδιασμού:	10000 κομμάτια

Πληροφορίες λεπτομέρειας

Περιγραφή του προϊόντος

Πληροφορίες λεπτομέρειας

Τόπος καταγωγής

Μάρκα

Rogers

Αριθμό μοντέλου

RO4350B + RO4450F

Ποσότητα παραγγελίας min:

Τιμή:

7USD/PCS

Χρόνος παράδοσης:

2-10 εργάσιμες ημέρες

Όροι πληρωμής:

Δυνατότητα προσφοράς:

10000 κομμάτια

Περιγραφή του προϊόντος

18 στρωμάτων PCB υψηλής συχνότητας RO4350B + RO4450F Stackup για εφαρμογές RF/μικροκυμάτων

Το πρόσφατα προμηθευμένο 18-στρώμα υψηλής συχνότητας PCB είναι σχεδιασμένο για απαιτητικές εφαρμογές RF και μικροκυμάτων, χρησιμοποιώντας τα laminates RO4350B Rogers και το bondply RO4450F για να επιτευχθεί εξαιρετική ακεραιότητα σήματος,θερμική σταθερότηταΕίναι σχεδιασμένο για συστήματα κρίσιμης σημασίας, όπως κυτταρικοί σταθμοί βάσης, αυτοκινητοβιομηχανικά ραντάρ και δορυφορικές επικοινωνίες.Διασφαλίζεται η συμμόρφωση με τα πρότυπα IPC-Τύπου 2, και διεξάγονται αυστηρές ηλεκτρικές δοκιμές πριν από την αποστολή για να εξασφαλιστεί η αξιοπιστία.

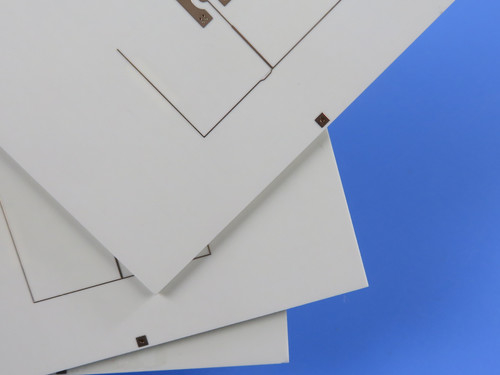

18 στρωμάτων PCB υψηλής συχνότητας RO4350B + RO4450F Stackup για εφαρμογές RF/μικροκυμάτων 0

Βασικές προδιαγραφές:

Χρησιμοποιούνται υλικά: Rogers RO4350B (κεντρικός) και RO4450F (bondply).
Αριθμός στρωμάτων: έχουν ενσωματωθεί 18 στρώματα.
Διαστάσεις πίνακα: 218 mm × 497 mm (± 0,15 mm ανοχή) διατηρούνται.
Δάχος: Επιτυγχάνεται τελικό πάχος 3,2 mm.
Βάρος χαλκού: 1 ουγγιά (35 μm) εφαρμόζεται στα εσωτερικά και τα εξωτερικά στρώματα.
Τραπέζι/Διάστημα: Υποστηρίζονται 4/4 mils.
Ελάχιστο μέγεθος τρύπας: 0,4 mm επιτυγχάνεται με μηχανική γεώτρηση.
Εφαρμόζονται τυφλοί δρόμοι: L11·L18.
Επιφανειακό φινίρισμα: Χρυσός βύθισης + επιλεκτικός σκληρός χρυσός (50 μιντ).
Μασκές συγκόλλησης: Το μπλε χρησιμοποιείται στα άνω και κάτω στρώματα· η λευκή μεταξοειδή εκτύπωση.
Επεξεργασία μέσω: Οι διάδρομοι είναι γεμάτοι ρητίνη και καλύπτονται με κάλυμμα· συμπεριλαμβάνονται οι τρύπες μέσα στο πάτωμα μέσω και οι τρύπες για την επένδυση.
Δοκιμασία: πριν από την αποστολή πραγματοποιείται 100% ηλεκτρική δοκιμή.

PCBΠροδιαγραφές

Μέγεθος PCB	135 x 135mm = 1PCS
ΤΥΠΟΣ ΠΑΡΑΣΤΕΛΟΥ	Υψηλής συχνότητας PCB, RF PCB
Αριθμός στρωμάτων	Διπλής όψης PCB
Συστατικά επιφανειακής τοποθέτησης	Ναι.
Μέσα από εξαρτήματα τρύπας	Ναι.
ΠΑΡΑΓΜΑΤΙΚΗ ΣΤΑΚΗ	χάλκινο ------- 35um ((1oz) + ΠΛΑΤΗ
	RO4350B 60mil
	χάλκινο ------- 35um ((1oz) + ΠΛΑΤΗ
ΤΕΧΝΟΓΙΑ
Ελάχιστο ίχνος και χώρος:	11 χιλιοστά/12 χιλιοστά
Ελάχιστες / μέγιστες τρύπες:	00,3/2,2 mm
Αριθμός διαφόρων οπών:	5
Αριθμός τρυπών:	184
Αριθμός σχισμάτων:	0
Αριθμός εσωτερικών διαχωρισμάτων:	0
Έλεγχος αντίστασης	ΟΧΙ
ΥΛΟΔΟΣ ΠΑΡΟΣ
Εποξικό γυαλί:	RO4350B 60mil, Tg 288°C
Τελικό εξωτερικό φύλλο:	1.5oz
Τελικό εσωτερικό φύλλο:	0oz
Τελικό ύψος PCB:	10,6 mm ± 0.16
Πλαστική και επικάλυψη
Τελεία επιφάνειας	Χωρίς ηλεκτρικό νικέλιο πάνω από το χρυσό βύθισης (ENIG) (( 2 μm πάνω από 100 μm νικέλιο)
Η μάσκα συγκόλλησης εφαρμόζεται σε:	ΟΧΙ
Χρώμα μάσκας συγκόλλησης:	ΟΧΙ
Τύπος μάσκας συγκόλλησης:	Α/Χ
ΚΟΝΤΟΥΡ/ΚΑΤΑΣΗ	Διαδρομή
ΣΗΜΕΙΩΣΗ
Πλευρά του θρύλου του συστατικού	ΟΧΙ
Χρώμα του παραρτήματος	ΟΧΙ
Ονομασία ή λογότυπο του κατασκευαστή:	Α/Χ
Δίπλα	Επικεφαλαιοποιημένη διάσωση (PTH)
ΑΡΧΙΣΜΟΣ ΠΑΡΑΦΑΛΑΣΤΗΤΑΣ	Υπόδειγμα:
ΔΕΣΜΟΣ ΤΟΛΕΡΑΣΗΣ
Διάσταση του διαγράμματος:	0.0059" (0.15mm)
Επικάλυψη από χαρτόνια:	0.0030" (0.076mm)
Ανεπάρκεια τρυπών:	0.002" (0,05 mm)
Δοκιμή	100% ηλεκτρική δοκιμή πριν από την αποστολή
Τύπος έργου τέχνης που πρέπει να παρασχεθεί	αρχείο ηλεκτρονικού ταχυδρομείου, Gerber RS-274-X, PCBDOC κλπ
ΧΟΡΙΟΣ Υπηρεσιών	Παγκοσμίως, παγκοσμίως.

Προηγμένα υλικά οφέλη:
✅ RO4350B Κέντρο:

Επιτυγχάνεται εξαιρετικά χαμηλή απώλεια (Dk = 3,48 ± 0,05 @ 10 GHz, Df = 0,0037).

Παρέχεται υψηλή θερμική αγωγιμότητα (0,69 W/m/°K) και Tg > 280°C.

Η CTE αντιστοιχεί στο χαλκό (X/Y/Z: 10/12/32 ppm/°C) για αξιόπιστες επιχρισμένες διάνοιξεις.

RO4450F Bondply:

Για τη σταθερότητα πολλών στρωμάτων εξασφαλίζεται συμβατό διαλεκτρικό (Dk = 3,52 ± 0,05).

Η ανώτερη πλευρική ροή επιτρέπεται για διασυνδέσεις υψηλής πυκνότητας.

Υποστηρίζονται πολλαπλοί κύκλοι διαδοχικής επικάλυψης.

Επισκόπησητου Rogers 4350B (RO4350B)

RO4350B Τυπική αξία
Ιδιοκτησία	RO4350B	Κατεύθυνση	Μονάδες	Υπόθεση	Μέθοδος δοκιμής
Η διηλεκτρική σταθερά,εΠρόοδος	3.48±0.05	Z		10 GHz/23°C	IPC-TM-650 2.5.5.5 Σφραγισμένη λωρίδα
Η διηλεκτρική σταθερά,εΣχεδιασμός	3.66	Z		8 έως 40 GHz	Μέθοδος διαφορικού μήκους φάσης
Παράγοντας διάσπασης	0.0037 0.0031	Z		10 GHz/23°C 2.5 GHz/23°C	IPC-TM-650 2.5.5.5
Θερμικός συντελεστής ε	+50	Z	ppm/°C	-50°C έως 150°C	IPC-TM-650 2.5.5.5
Αντίσταση όγκου	1.2 x 1010		MΩ.cm	ΚΟΝΤ Α	IPC-TM-650 2.5.17.1
Αντίσταση επιφάνειας	5.7 x109		MΩ	ΚΟΝΤ Α	IPC-TM-650 2.5.17.1
Ηλεκτρική ισχύς	31.2(780)	Z	Kv/mm(v/mil)	0.51mm ((0.020")	IPC-TM-650 2.5.6.2
Μοντέλο τράβηξης	16,767(2,432) 14,153 ((2,053)	X Y	MPa (ksi)	NT1 αθλητισμός	ΑΣTM D 638
Δυνατότητα τράβηξης	203(29.5) 130(18.9)	X Y	MPa (ksi)	NT1 αθλητισμός	ΑΣTM D 638
Δύναμη κάμψης	255 (37)		MPa (kpsi)		IPC-TM-650 2.4.4
Διαμετρική σταθερότητα	< 0.5	X,Y	χιλιοστά (mil/inch)	μετά την έκταση etch+E2/150°C	IPC-TM-650 2.4.39Α
Συντελεστής θερμικής διαστολής	10 12 32	X Y Z	ppm/°C	-55°C έως 288°C	IPC-TM-650 2.4.41
Tg	> 280		°C TMA	Α	IPC-TM-650 2.4.24.3
Td	390		°C TGA		ΑΣTM D 3850
Θερμική αγωγιμότητα	0.69		W/M/oK	80°C	ΑΣTM C518
Απορρόφηση υγρασίας	0.06		%	48 ώρες βύθιση 0.060" θερμοκρασία δείγματος 50°C	ΑΣTM D 570
Σφιχτότητα	1.86		gm/cm3	23°C	ΑΣTM D 792
Δυνατότητα της φλούδας χαλκού	0.88 (5.0)		Α/χμ (πλήρης)	Μετά τη συγκόλληση, πλένετε 1 ουγκιά. Φόλιο EDC	IPC-TM-650 2.4.8
Πυροδοσία	(3) V-0				UL 94
Συμβατό με διαδικασία χωρίς μόλυβδο	- Ναι, ναι.

Εξοχότητα σχεδιασμού και κατασκευής:
Διασύνδεση υψηλής πυκνότητας:Συμπεριλαμβάνονται 632 οδοί και 779 πλακέτες (338 διάτρητες, 441 SMT).

Ελεγχόμενη αντίσταση:Διατηρείται αυστηρή ανοχή Dk για σταθερή απόδοση RF.

Σκληρή κατασκευή:Για μηχανική αντοχή περιλαμβάνονται οι γεμάτοι ρητίνη σχοινίτες και οι τρύπες για το πρέσο.

Τυπικές εφαρμογές:

Άντενες κυτταρικών σταθμών βάσης και ενισχυτές ισχύος
Ράδαρα (77 GHz) και αισθητήρες ραδιοσυχνοτήτων για οχήματα
Δορυφορικά LNB και αεροδιαστημικά συστήματα
Ψηφιακά ραδιοφωνικά σχέδια υψηλής ταχύτητας
Συμμόρφωση και τεκμηρίωση:
Φόρμα εικόνας: παρέχεται Gerber RS-274-X.
Πρότυπο ποιότητας: τηρείται η IPC-Class 2.
Παγκόσμια Διαθεσιμότητα: Υποστηρίζεται παγκόσμια αποστολή.

Γιατί επιλέχθηκε αυτό το PCB
Αυτό το PCB είναι σχεδιασμένο για υψηλής συχνότητας, υψηλής ισχύος συστημάτων RF, όπου τα προηγμένα υλικά του Rogers' αξιοποιούνται για να ελαχιστοποιήσουν την απώλεια σήματος, να βελτιώσουν τη θερμική διαχείριση,και να εξασφαλίσει μακροχρόνια αξιοπιστία σε δύσκολες συνθήκες λειτουργίας.

Για προσαρμογή ή τιμολόγηση όγκου, οι έρευνες είναι ευπρόσδεκτες.
