RTυπολογισμός των υλικών των κυκλωμάτων υψηλής συχνότητας

Εισαγωγή

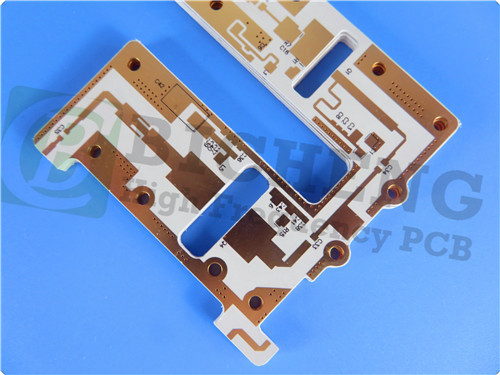

Το RT/duroid 6035HTC PCB είναι μια πρωτοποριακή λύση κατασκευασμένη από προηγμένα υλικά κυκλώματος υψηλής συχνότητας Rogers RT/duroid 6035HTC.Αυτό το PCB θέτει ένα νέο πρότυπο στην απόδοση και την αξιοπιστία για υψηλής ισχύος RF και εφαρμογές μικροκυμάτων.

Βασικά χαρακτηριστικά και οφέλη

• Δηλεκτρική σταθερά (DK) 3,5 +/- 0,05 σε 10 GHz/23°C για ακριβή μετάδοση σήματος
• Υπερ-χαμηλός συντελεστής διάσπασης 0,0013 στα 10 GHz/23°C ελαχιστοποιεί την απώλεια σήματος
• Θερμικός συντελεστής της διηλεκτρικής σταθεράς -66 ppm/°C εξασφαλίζει σταθερή απόδοση σε διάφορες θερμοκρασίες
• Το ποσοστό απορρόφησης υγρασίας 0,06% βελτιώνει την αντοχή
• Η εντυπωσιακή θερμική αγωγιμότητα 1,44 W/m/K σε θερμοκρασία 80°C διευκολύνει την αποτελεσματική διάχυση της θερμότητας
• Οι τιμές συντελεστή θερμικής διαστολής (CTE) παρέχουν σταθερότητα διαστάσεων

Λεπτομέρειες κατασκευής και σχεδιασμού
Το RT/duroid 6035HTC PCB διαθέτει ένα άκαμπτο σχέδιο 2 στρωμάτων με στρώμα χαλκού 1 και στρώμα χαλκού 2 μεγέθους 35 μm το καθένα. Ο πυρήνας RT/duroid 6035HTC 0,254 mm (10mil) εξασφαλίζει υψηλή απόδοση.Οι διαστάσεις των πινάκων των 54 mm x 76 mm μπορούν να χρησιμοποιηθούν σε πολλές εφαρμογές..

Προδιαγραφές

• Ελάχιστο ίχνος / χώρος: 4/4 mils
• Ελάχιστο μέγεθος τρύπας: 0,2 mm
• Δάχος τελικής πλάκας: 0,3 mm
• Τελειωμένο βάρος Cu: εξωτερικά στρώματα 1 ουγκιά (1,4 ml)
• Δυνατότητα εκτόξευσης:
• Επιφάνεια: Ασημένιο βύθισης
• Επάνω σε μεταξένια οθόνη: Λευκό
• Πάνω μάσκα συγκόλλησης: πράσινη
• 100% Ηλεκτρική δοκιμή πριν από την αποστολή

Συμπληρωματικές πληροφορίες
Το RT/duroid 6035HTC PCB περιλαμβάνει 11 συστατικά, 40 pads, 23 through-hole pads και 17 top SMT pads.διασφάλιση απρόσκοπτης διαδρομής και συνδεσιμότητας σήματος για διάφορες εφαρμογές.

Εφαρμογές
Ιδανικό για εφαρμογές υψηλής ισχύος RF και μικροκυμάτων, όπως ενισχυτές, συνδετήρες, φίλτρα και διαχωριστές ισχύος, το RT/duroid 6035HTC PCB προσφέρει απαράμιλλη απόδοση, αξιοπιστία και αποτελεσματικότητα.

Πληροφορίες επικοινωνίας
Για τεχνικές ερωτήσεις και ειδικές οδηγίες σχετικά με την ενσωμάτωση του RT/duroid 6035HTC PCB στα έργα σας, επικοινωνήστε με την Sally στοsales30@bichengpcb.comΑνυψώστε τις υψηλής ισχύος εφαρμογές RF και μικροκυμάτων με την ακρίβεια και την απόδοση του RT/duroid 6035HTC PCB.
