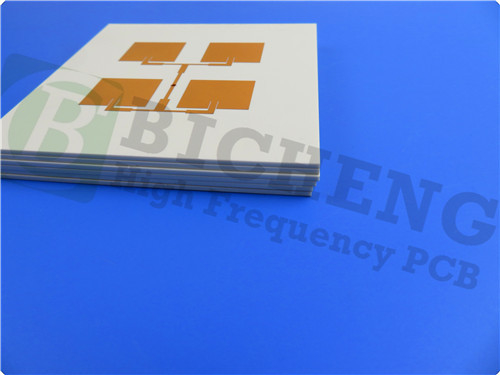

TFA294 PCB 2 στρώσεων 0,127mm Μονάδα TFA294, TFA300, TFA615, TFA1020 με ENEPIG

Επαναστατική ηλεκτρονική υψηλής συχνότητας: Αποκαλύπτουν τα PCB της σειράς TFA

Εισαγωγή:
Στο ταχέως εξελισσόμενο πεδίο της ηλεκτρονικής υψηλής συχνότητας, τα πολυτετραφθοροαιθυλένιο κεραμικά σύνθετα διηλεκτρικά υποστρώματα της σειράς TFA έχουν αναδειχθεί ως μετασχηματιστική δύναμη,αναδιαμόρφωση του τοπίου της απόδοσηςΧρησιμοποιώντας ένα μοναδικό μείγμα από ρητίνη PTFE και κεραμική, αυτά τα υποστρώματα αντιπροσωπεύουν μια αλλαγή παραδείγματος στα υλικά αεροδιαστημικής χρήσης.προσφέροντας εξαιρετικές ιδιότητες που ανυψώνουν το σχεδιασμό κυκλωμάτων υψηλής συχνότητας σε νέα ύψη.

Η σειρά TFA ξεχωρίζει από τις παραδοσιακές μεθόδους κατασκευής, χρησιμοποιώντας μια προηγμένη διαδικασία για τη δημιουργία προκατασκευασμένων φύλλων, χωρίς ύφασμα από γυάλινη ίνα,και χρησιμοποιώντας μια εξειδικευμένη τεχνική στρώσηςΗ προσέγγιση αυτή ενισχύει την διηλεκτρική σταθερά του υλικού, ελαχιστοποιεί τις διηλεκτρικές απώλειες και εξασφαλίζει ανώτερη σταθερότητα συχνότητας.καθιστώντας την προτιμώμενη επιλογή για απαιτητικές εφαρμογές που απαιτούν ακρίβεια και αξιοπιστία.

Ε: Τι διαφοροποιεί τα PCB της σειράς TFA από τα συμβατικά υποστρώματα;
Α1: Τα PCB της σειράς TFA ξεχωρίζουν λόγω της μοναδικής τους σύνθεσης από ρητίνη PTFE και κεραμική, η οποία εξαλείφει την ανάγκη για παραδοσιακή εμποτισμό υαλοειδούς ύφασματος.Αυτή η καινοτόμος προσέγγιση βελτιώνει τις ηλεκτρικές ιδιότητες, ελαχιστοποιεί τις διηλεκτρικές απώλειες και εξασφαλίζει εξαιρετική σταθερότητα συχνότητας, θέτοντας ένα νέο πρότυπο για το σχεδιασμό κυκλωμάτων υψηλής συχνότητας.

Ε2: Πώς επηρεάζει η απουσία υαλοπλαστικού υφάσματος τις επιδόσεις των υποστρωμάτων της σειράς TFA;
Α2: Η απουσία υφάσματος από γυάλινες ίνες στα υπόστρωμα της σειράς TFA επιτρέπει την ενσωμάτωση ειδικής νανοκεραμικής που αναμειγνύεται με ρητίνη,που εξαλείφει τις αρνητικές επιδράσεις της υαλοπλαστικής κατά τη διάρκεια της διάδοσης ηλεκτρομαγνητικών κυμάτωνΑυτό έχει ως αποτέλεσμα την ανώτερη σταθερότητα συχνότητας, την ελάχιστη διαλεκτρική απώλεια και τη μειωμένη ανιστροπία, συμβάλλοντας στη βελτίωση της απόδοσης και της αξιοπιστίας.

Ε3: Ποια είναι τα βασικά χαρακτηριστικά της παραλλαγής TFA294 στη σειρά TFA;
Α3: Η παραλλαγή TFA294 προσφέρει διηλεκτρική σταθερά 2,94 στα 10GHz, συντελεστή διάσπασης 0,0010 στα 10GHz και χαμηλό TCDK -5 ppm/°C. Με εξαιρετικές θερμικές ιδιότητες,απορρόφηση υγρασίας 00,03%, και συμμόρφωση UL 94-V0, το TFA294 αποτελεί παράδειγμα υψηλών χαρακτηριστικών απόδοσης προσαρμοσμένων για απαιτητικές εφαρμογές υψηλής συχνότητας.

Χαρακτηριστικά (TFA294)
- Δηλεκτρική σταθερά (Dk) 2,94 σε 10 GHz
- συντελεστής διάσπασης 0,0010 στα 10 GHz και 20 GHz, 0,0012 στα 40 GHz
- Χαμηλή TCDK σε -5 ppm/°C, -55°C έως 150°C
- άξονας x CTE 18 ppm/°C, άξονας y CTE 18 ppm/°C, άξονας z CTE 32 ppm/°C, -55°C έως 288°C
- Θερμική αγωγιμότητα 0,59 W/mk
- Απορρόφηση υγρασίας 0,03%
- UL 94-V0

Ε4: Πώς τα PCB της σειράς TFA καλύπτουν τις διαφορετικές απαιτήσεις σχεδιασμού;
Α4: Τα PCB της σειράς TFA παρέχουν μια σειρά από επιλογές διαμετρικής σταθεράς, συμπεριλαμβανομένων 2.94, 3.0, 6.15, και 10.2Οι μηχανικοί και οι σχεδιαστές μπορούν να επιλέξουν την κατάλληλη παραλλαγή με βάση τις ειδικές τους ανάγκες,διασφάλιση βέλτιστης απόδοσης και αξιοπιστίας στα σχέδια κυκλωμάτων υψηλής συχνότητας.

Συμπερασματικά, τα PCB της σειράς TFA προαναγγέλλουν μια νέα εποχή αριστείας στην ηλεκτρονική υψηλής συχνότητας, προσφέροντας προηγμένες δυνατότητες και απαράμιλλη απόδοση για ένα ευρύ φάσμα εφαρμογών.Αγκαλιάστε το μέλλον του σχεδιασμού κυκλωμάτων υψηλής συχνότητας με τη σειρά TFA και απελευθερώστε το δυναμικό για πρωτοποριακές καινοτομίες στην ηλεκτρονική μηχανική.
