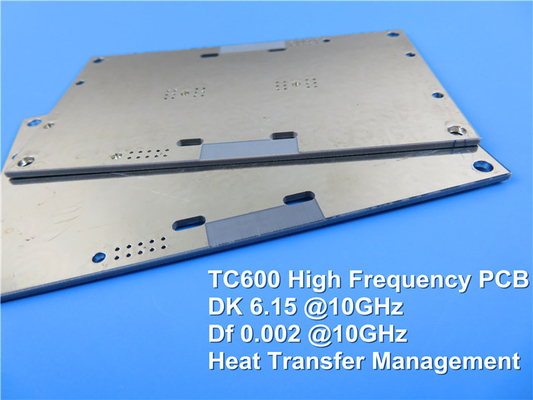

TC600 Υψηλής απόδοσης θερμικά σύνθετα PCB 2 στρώσεων 30mil πάχους με ENIG

Παρουσίαση του TC600: Το υψηλής απόδοσης θερμικό σύνθετο PCB

Εισαγωγή
Ο σχεδιασμός ηλεκτρονικών συστημάτων υψηλής συχνότητας και υψηλής ισχύος μπορεί να είναι ένα δύσκολο έργο, ιδίως όταν πρόκειται για τη διαχείριση της διάσπασης θερμότητας και τη διατήρηση της ακεραιότητας του σήματος.Εκεί είναι που η TC600 υφαντική ίνες γυαλιού ενισχυμένη, κεραμικά γεμάτα, σύνθετα PCB υποστρώματα με βάση το PTFE λάμπει.το TC600 προσφέρει μια μοναδική λύση για εφαρμογές που απαιτούν βελτιωμένη μεταφορά θερμότητας και χαμηλές διαλεκτικές απώλειες.

Χαρακτηριστικά του υποστρώματος PCB TC600

Το TC600 ξεχωρίζει με τις εντυπωσιακές προδιαγραφές του:

• Δηλεκτρική σταθερά (Dk) 6,15 στα 1,8 MHz και 10 GHz/23°C
• Συντελεστής διάσπασης (Df) 0,0017 και 0,0020 σε 1,8 και 10 GHz/23°C αντίστοιχα
• Συντελεστής θερμοκρασίας Dk (TcDk) -75 ppm/°C σε εύρος από -40°C έως 150°C
• Απορρόφηση υγρασίας μόνο 0,03%
• CTE 9 ppm/°C στους άξονες X και Y και 35 ppm/°C στον άξονα Z
• Θερμική αγωγιμότητα 1,1 W/mK στον άξονα Z και 1,4 W/mK στους άξονες X και Y

Αυτές οι εξαιρετικές ιδιότητες του υλικού καθιστούν το TC600 μια ιδανική επιλογή για εφαρμογές υψηλής συχνότητας, υψηλής ισχύος, όπου η διάχυση θερμότητας και η ακεραιότητα του σήματος είναι κρίσιμες ανησυχίες.

Οφέλη του PCB TC600
Το TC600 προσφέρει αρκετά βασικά πλεονεκτήματα που το καθιστούν μια ξεχωριστή επιλογή για διάφορα ηλεκτρονικά σχέδια:

1. Διάχυση και διαχείριση θερμότητας: Η εντυπωσιακή θερμική αγωγιμότητα του TC600 βοηθά στην αποτελεσματική διάχυση θερμότητας, μειώνοντας τα θερμά σημεία και βελτιώνοντας την αξιοπιστία των ενεργών συστατικών.

2. Υψηλή αποδοτικότητα: Η χαμηλή αγγίξη της διαλεκτρικής απώλειας του TC600 συμβάλλει στην υψηλότερη απόδοση του ενισχυτή και της κεραίας, με αποτέλεσμα βελτιωμένες επιδόσεις και εξοικονόμηση ενέργειας.

3. Μηχανική ανθεκτικότητα: Το TC600 είναι πιο ανθεκτικό σε σύγκριση με τα παραδοσιακά εύθραυστα λαμινάτα, καθιστώντας το πιο ικανό να αντέχει στην επεξεργασία, τις συγκρούσεις και τις υψηλές δυνάμεις G.

4. Ανοικτή τιμή: Το TC600 έχει προσιτή τιμή για εμπορικές εφαρμογές, καθιστώντας το προσιτό για ένα ευρύ φάσμα ηλεκτρονικών προϊόντων.

5. Αξιόπιστες στενές γραμμές: Η υψηλή αντοχή του TC600 στην αποτρίχωση επιτρέπει τη δημιουργία αξιόπιστων στενών γραμμών, που υποστηρίζουν τη μικροποίηση των ηλεκτρονικών σχεδίων.

Εφαρμογές του PCB TC600
Το υπόστρωμα PCB TC600 είναι κατάλληλο για μια ποικιλία εφαρμογών υψηλής συχνότητας και υψηλής ισχύος, συμπεριλαμβανομένων:

• Συσκευές για τη μεταφορά ηλεκτρικής ενέργειας
• Συσκευές μικροκυμάτων και πίνακες διαίρεσης ισχύος σε εφαρμογές αεροηλεκτρονικής
• Αντενές μικρού μεγέθους
• Άντενες ψηφιακής ραδιοφωνικής μετάδοσης ήχου (DAB) για δορυφορικό ραδιόφωνο
• Αντενές GPS και φορητών αναγνωστών RFID

Συμπεράσματα
Το υποστρώμα PCB TC600 αντιπροσωπεύει μια σημαντική πρόοδο στην θερμική διαχείριση και την ακεραιότητα του σήματος για υψηλής συχνότητας, υψηλής ισχύος ηλεκτρονικά σχέδια.χαμηλές διηλεκτρικές απώλειεςΤο TC600 προσφέρει μια συναρπαστική λύση για τους σχεδιαστές που αναζητούν να ωθήσουν τα όρια της απόδοσης και της αξιοπιστίας.ή άλλα συστήματα υψηλής συχνότητας, το TC600 αξίζει να θεωρηθεί ως ένα υποστρώμα PCB που αλλάζει το παιχνίδι.
