Αποκαλύπτοντας το μέλλον: RO4350B και RO4450F υλικά PCB σε προηγμένα ηλεκτρονικά

Ανακαλύπτοντας την αριστεία των υλικών PCB RO4350B και RO4450F: Ανακαλύπτοντας τα μυστικά των πλακών κυκλωμάτων επόμενης γενιάς

Στο περίπλοκο πεδίο των πλακών κυκλωμάτων (PCB), η επιλογή των υλικών είναι ένας κρίσιμος παράγοντας που διαμορφώνει την απόδοση, την αξιοπιστία και τη λειτουργικότητα των ηλεκτρονικών συσκευών.Σε αυτή την ολοκληρωμένη έρευνα, θα βουτήξουμε βαθιά στις αποχρώσεις των υλικών PCB RO4350B και RO4450F, ρίχνοντας φως στα χαρακτηριστικά τους, τις εφαρμογές και τα πλεονεκτήματά τους στον τομέα του σχεδιασμού κορυφαίων κυκλωτικών πλακών.

1Αποκάλυψη RO4350B: Η τέλεια συγχώνευση απόδοσης και επεξεργασιμότητας

Το RO4350B από τον Ρότζερς είναι ένα μοναδικό μείγμα υδρογονανθράκων και κεραμικών.προσφέροντας ένα αρμονικό συνδυασμό εξαιρετικών ηλεκτρικών επιδόσεων παρόμοιων με τις επιδόσεις του PTFE/υφασμένου γυαλιού και της κατασκευαστικότητας των συνθετικών υλικών εποξίου/γυαλιούΑυτά τα στρώματα είναι κατασκευασμένα με ακρίβεια για να παρέχουν ακριβή έλεγχο της διηλεκτρικής σταθεράς (Dk) και των χαρακτηριστικών χαμηλής απώλειας, καθιστώντας τα μια προτιμώμενη επιλογή για εφαρμογές υψηλής συχνότητας.Αξίζει να σημειωθεί η οικονομική τους αποτελεσματικότητα σε σύγκριση με τα παραδοσιακά στρώματα μικροκυμάτων, μαζί με την απουσία αυστηρών απαιτήσεων χειρισμού που σχετίζονται με υλικά με βάση το PTFE.έχουν θερμικό συντελεστή διαστολής (CTE) που ευθυγραμμίζεται με τον χαλκό, διασφαλίζοντας τη σταθερότητα των διαστάσεων που είναι κρίσιμη για τις πολύπλοκες πολυστρωτικές κατασκευές πλακών.

2. Εισαγωγή RO4450F Bondply: Ενίσχυση πολυεπίπεδων κατασκευών με ευελιξία

Από τα αξιοσέβαστα βασικά υλικά της σειράς RO4000 προέρχεται το bondply RO4450F ως ένας ευπροσάρμοστος σύντροφος για πολυεπίπεδες κατασκευές που απαιτούν διαδοχικές επικάλυψεις.Με υψηλή θερμοκρασία μετάθεσης γυαλιού μετά τη θέρμανση (Tg), το RO4450F bondply υπερέχει στην αντιμετώπιση πολλαπλών κύκλων στρώσης, καθιστώντας το ιδανική επιλογή για περίπλοκες απαιτήσεις στρωματοποίησης.Η συμβατότητά του με τις απαιτήσεις των ομολόγων FR-4 ανοίγει τρόπους για τη δημιουργία μη ομοιογενών πολυεπίπεδων δομών με ευκολία, παρουσιάζοντας βελτιωμένη ικανότητα πλευρικής ροής για αυξημένη ευελιξία σχεδιασμού.

3. Εξετάζοντας τα χαρακτηριστικά και τις προδιαγραφές: Μια πιο προσεκτική ματιά στις μετρήσεις απόδοσης

Τα υλικά RO4350B και RO4450F διαθέτουν μια σειρά από χαρακτηριστικά απαραίτητα για εφαρμογές PCB υψηλών επιδόσεων:

RO4350B:

• Η διηλεκτρική σταθερά (DK) είναι 3,48 +/- 0,05 σε 10GHz/23°C
• Παράγοντας διάσπασης 0,0037 σε 10GHz/23°C
• Θερμική αγωγιμότητα 0,69 W/m/°K
• Χαμηλή απορρόφηση νερού 0,06%
• Υψηλή τιμή Tg > 280°C

RO4450F:

• DK 3,52 +/- 0,05 σε 10GHz/23°C
• Παράγοντας διάσπασης 0,004 σε 10GHz/23°C
• Θερμική αγωγιμότητα 0,65 W/m/°K
• Χαμηλή απορρόφηση νερού 0,09%
• Υψηλή τιμή Tg > 280°C

4- Ανακαλύπτοντας την ακρίβεια στο PCB Stackup και κατασκευής λεπτομέρειες

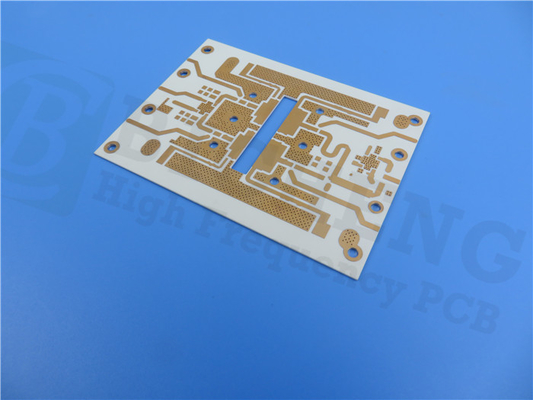

Για ένα 2στρώμα άκαμπτο PCB που χρησιμοποιεί RO4350B και RO4450F, η σχολαστική συσσώρευση περιλαμβάνει εναλλασσόμενα στρώματα πυρήνα RO4350B Rogers και σύνδεσης RO4450F,διασφάλιση βέλτιστης ακεραιότητας σήματος και θερμικής διαχείρισηςΟι κατασκευαστικές λεπτομέρειες περιλαμβάνουν συγκεκριμένες διαστάσεις της πλακέτας, τα ίχνη/διαστήματα, τα μεγέθη τρυπών, τα βάρη χαλκού, το πάχος της επικάλυψης, τα επιφανειακά επιτελεία και τη συμμόρφωση με τα πρότυπα ποιότητας IPC-Class-2,διασφάλιση της ανθεκτικότητας και της αξιοπιστίας των ηλεκτρονικών συγκροτήσεων.

5Εφαρμογές και παγκόσμια εμβέλεια: Ενίσχυση της καινοτομίας σε όλες τις βιομηχανίες

Η ευπροσάρμοστη φύση των υλικών PCB RO4350B και RO4450F βρίσκει εφαρμογή σε διάφορους τομείς, συμπεριλαμβανομένων των κυτταρικών σταθμών βάσης, των συστημάτων ραντάρ αυτοκινήτων, των ετικετών αναγνώρισης RF και άλλων.Με παγκόσμια διαθεσιμότητα και σταθερή δέσμευση για ποιότητα και απόδοση, αυτά τα προηγμένα υλικά PCB χρησιμεύουν ως καταλύτης για την καινοτομία και την τεχνολογική πρόοδο στο δυναμικό τοπίο της ηλεκτρονικής μηχανικής.

Συνεπώς, η διεξοδική διερεύνηση των υλικών PCB RO4350B και RO4450F τονίζει τον καθοριστικό τους ρόλο στη διαμόρφωση του μέλλοντος του σχεδιασμού πλακών κυκλωμάτων υψηλών επιδόσεων.Χρησιμοποιώντας τις ιδιαίτερες ιδιότητες και τα πλεονεκτήματα αυτών των υλικών, οι σχεδιαστές και οι μηχανικοί μπορούν να ξεκλειδώσουν μια σφαίρα δυνατοτήτων στη δημιουργία προηγμένων ηλεκτρονικών λύσεων που οδηγούν την καινοτομία και την αριστεία σε νέα ύψη.
