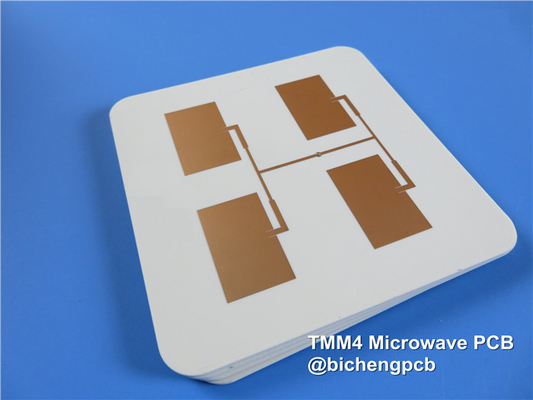

Rogers TMM4 υψηλής συχνότητας PCB 2 στρώσεων 30mil με Immersion Gold

Ε: Τι κάνει τα Rogers TMM4 PCB να ξεχωρίζουν στο σχεδιασμό κυκλωμάτων υψηλής συχνότητας;
Α: Τα PCB Rogers TMM4 είναι ένα μοναδικό σύνθετο από κεραμική, υδρογονάνθρακες και θερμοστεγές πολυμερές που συνδυάζει τα πλεονεκτήματα των κεραμικών και των παραδοσιακών λαμινισμένων PTFE. Με διηλεκτρική σταθερά 4.50+/-0.045 και συντελεστής διάσπασης 0,0020 στα 10GHz, τα PCB TMM4 προσφέρουν εξαιρετική ακεραιότητα και αξιοπιστία σήματος για εφαρμογές γραμμής λωρίδας και μικρογραμμής.

Ε: Ποια είναι τα βασικά χαρακτηριστικά των PCB TMM4 Rogers;
Α: Τα Rogers TMM4 PCB διαθέτουν θερμικό συντελεστή Dk 15ppm/°K, θερμική αγωγιμότητα 0,7 W/mk και θερμοκρασία αποσύνθεσης (Td) 425 °C TGA.έχουν χαμηλό ποσοστό απορρόφησης υγρασίας 00,07%-0,18% και μια διηλεκτρική σταθερά που ταιριάζει με τη θερμική επέκταση του χαλκού, καθιστώντας τους ιδανικούς για εφαρμογές υψηλών επιδόσεων.

Ε: Ποια είναι τα πλεονεκτήματα της χρήσης των PCB TMM4 Rogers;
Α: Τα πλεονεκτήματα της χρήσης των PCB Rogers TMM4 περιλαμβάνουν μηχανικές ιδιότητες που αντιστέκονται στην σύρση και την ψυχρή ροή, καθιστώντας τους κατάλληλους για εφαρμογές υψηλής αξιοπιστίας.Είναι επίσης ανθεκτικά σε χημικές ουσίεςΕπιπλέον, η θερμοανθεκτική βάση ρητίνης επιτρέπει αξιόπιστη σύνδεση σύρματος και υψηλή αξιοπιστία της επικάλυψης μέσω τρυπών.

Ε: Ποια είναι η κατασκευή και η συσσώρευση των PCB TMM4 Rogers;
Α: Τα Rogers TMM4 PCB διαθέτουν μια δομή 2 στρωμάτων άκαμπτων PCB με πάχος πυρήνα Rogers TMM4 0,762 mm (30mil) και στρώματα χαλκού 35 μm. Οι διαστάσεις της τελικής πλακέτας είναι 192 mm x 115 mm,με ελάχιστο Trace/Space 5/7 mils και πάχος πλάκας Via 20 μmΤο φινίρισμα της επιφάνειας είναι Immersion Gold, και η πάνω μάσκα συγκόλλησης είναι πράσινη.

Ε: Σε ποιες εφαρμογές χρησιμοποιούνται συνήθως τα PCB Rogers TMM4;
Α: Τα Rogers TMM4 PCB χρησιμοποιούνται συχνά σε κυκλώματα RF και μικροκυμάτων, ενισχυτές ισχύος, φίλτρα, συστήματα δορυφορικής επικοινωνίας, κεραίες Global Positioning Systems, κεραίες patch,και δοκιμαστές chipΗ ευελιξία και η αξιοπιστία τους τις καθιστούν κατάλληλες για ένα ευρύ φάσμα εφαρμογών υψηλής συχνότητας.

Ε: Σε ποια πρότυπα και προδιαγραφές συμμορφώνονται τα PCB TMM4 της Rogers;
Α: Τα PCB Rogers TMM4 πληρούν τα πρότυπα IPC-Class-2 και είναι διαθέσιμα παγκοσμίως.διασφάλιση σταθερής ποιότητας και απόδοσης για σχεδιασμό κυκλωμάτων υψηλής συχνότητας.
