Μεγιστοποίηση των επιδόσεων με τα PCB υψηλής συχνότητας Rogers RO4730G3: Ένας ολοκληρωμένος οδηγός

Μεγιστοποίηση των επιδόσεων με τα PCB υψηλής συχνότητας Rogers RO4730G3: Ένας ολοκληρωμένος οδηγός

Εισαγωγή

Ε: Τι ρόλο παίζουν τα PCB υψηλής συχνότητας στις ηλεκτρονικές συσκευές και γιατί το Rogers RO4730G3 είναι ένα αξιοσημείωτο υλικό σε αυτόν τον τομέα;
Α: Τα PCB υψηλής συχνότητας είναι απαραίτητα για την αποτελεσματική μετάδοση σήματος σε διάφορες εφαρμογές.Το Rogers RO4730G3 είναι ένα υδρογονανθράκιο/κεραμικό/υφασμένο γυάλινο στρώμα για κεραμικές κεραμικές που προσφέρει μια οικονομικά αποδοτική εναλλακτική λύση στα παραδοσιακά υλικά, καθιστώντας την μια ευπροσάρμοστη και αξιόπιστη επιλογή για τη βελτιστοποίηση της απόδοσης και της οικονομικής απόδοσης.

Χαρακτηριστικά του Rogers RO4730G3

Ε: Ποια είναι τα βασικά χαρακτηριστικά που κάνουν το Rogers RO4730G3 να ξεχωρίζει ως υλικό PCB υψηλής συχνότητας;
Α: Dk 3,0 +/- 0,05 σε 10GHz

Συντελεστής διάσπασης 0,0028 στα 10GHz
Θερμικός συντελεστής Dk 34 ppm/°C
Θερμική αγωγιμότητα 0,45 W/mk
Υψηλή Tg (> 280 °C)
Χαμηλή CTE στον άξονα Z (< 30 ppm/°C)
Περιβαλλοντική φιλικότητα (συμμόρφωση με το RoHS)

Προορισμοί του Rogers RO4730G3

Ε: Πώς τα οφέλη του Rogers RO4730G3 συμβάλλουν στη βελτίωση των επιδόσεων των PCB υψηλής συχνότητας;
Α: Δηλεκτρικός με χαμηλή απώλεια με χαμηλό προφίλ φύλλο για μειωμένη απώλεια PIM και εισαγωγής

Μοναδικό γεμιστήρα/κλειστές μικροσφαίρες για ιδιότητες χαμηλής πυκνότητας και ελαφρύτητας
Υψηλό Tg και χαμηλό CTE στον άξονα Z για αυξημένη ευελιξία σχεδιασμού και συμβατότητα αυτοματοποιημένης συναρμολόγησης
Ειδικά διαμορφωμένο σύστημα/γεμιστήρα θερμοστεκούς ρητίνης για ευκολία κατασκευής και σταθερή απόδοση κυκλώματος

Συγκρότηση και κατασκευή PCB

Ε: Ποιες είναι οι τυπικές λεπτομέρειες συσσώρευσης PCB και κατασκευής με τη χρήση του Rogers RO4730G3;

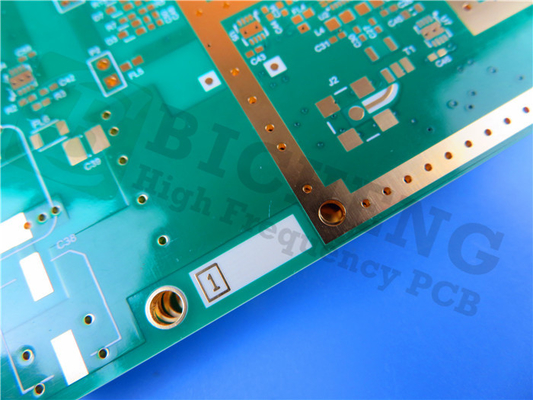

Α: Δύο στρώσεις άκαμπτων PCB με πυρήνα Rogers RO4730G3

Διάμετρος του πίνακα: 88,2 mm x 66,47 mm
Ελάχιστο ίχνος / χώρος: 4/4 mils
Δάχος τελικής πλάκας: 0,8 mm
Εκτέλεση επιφάνειας: Χρυσός βύθισης χωρίς ηλεκτρικό νικέλιο (ENIG)
Πρότυπο ποιότητας: IPC-Class-2

Τυπικές εφαρμογές

Ε: Σε ποιες εφαρμογές μπορούν να χρησιμοποιηθούν αποτελεσματικά τα PCB υψηλής συχνότητας Rogers RO4730G3;
Α: Ο Rogers RO4730G3 χρησιμοποιείται ευρέως σε διάφορες βιομηχανίες,με εφαρμογές όπως οι κεραίες κυτταρικού σταθμού που αποδεικνύουν την εξαιρετική απόδοσή τους και την αξιοπιστία τους σε απαιτητικά περιβάλλοντα υψηλής συχνότητας.

Συμπέρασμα

Με την αξιοποίηση των δυνατοτήτων των υψηλής συχνότητας PCB Rogers RO4730G3, οι σχεδιαστές και οι κατασκευαστές μπορούν να επιτύχουν βέλτιστη απόδοση και αξιοπιστία στις ηλεκτρονικές συσκευές τους,προετοιμασία για καινοτόμες λύσεις σε εφαρμογές υψηλής συχνότηταςΑυτό το ευέλικτο υλικό προσφέρει μια υψηλής ποιότητας και οικονομικά αποδοτική επιλογή για την κάλυψη των αυστηρών απαιτήσεων των σύγχρονων ηλεκτρονικών σχεδίων.
