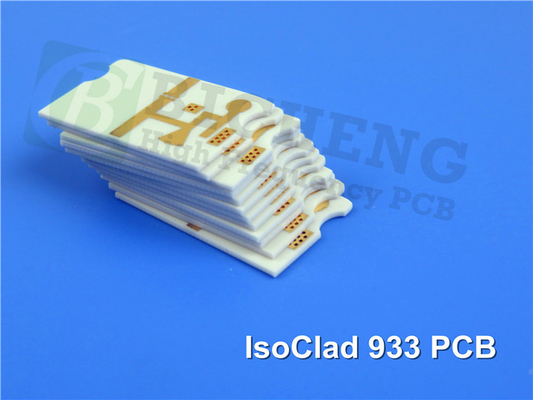

IsoClad 933 PCB 2 στρώματα 15mil παχιά με Immersion Gold καθαρό χρυσό

Απελευθέρωση του δυναμικού των PCB υψηλής συχνότητας IsoClad 933

Τα υφάσματα IsoClad 933 της Rogers αποτελούν μια πρωτοποριακή προσθήκη στο βασικό πεδίο των υποστρωμάτων PCB, προσφέροντας μια μη υφασμένη σύνθετη ύλη από ίνες γυαλιού / PTFE που προσφέρει απαράμιλλη απόδοση και ευελιξία.Αυτά τα στρώματα είναι σχεδιασμένα για εφαρμογές που απαιτούν συμμόρφωση, χάρη στη μη υφαντική τους ενίσχυση που τους ξεχωρίζει από τα παραδοσιακά υλικά.Το IsoClad 933 αξιοποιεί μεγαλύτερες τυχαίες ίνες και μια ιδιόκτητη διαδικασία κατασκευής για να εξασφαλίσει εξαιρετική σταθερότητα διαστάσεων και αυξημένη μηχανική αντοχή, καθιστώντας το κορυφαία επιλογή για απαιτητικά ηλεκτρονικά σχέδια.

Με διηλεκτρική σταθερά (DK) 2,33 στα 10GHz/23°C και χαμηλό συντελεστή διάσπασης 0,0016 στην ίδια συχνότητα και θερμοκρασία, το IsoClad 933 μπορεί να υπερηφανεύεται για εντυπωσιακές μετρήσεις απόδοσης.Επιπλέον, το λαμινάτο προσφέρει μια ισχυρή αντοχή απολέπισης 10 lbs. ανά ίντσα, χαμηλή απορρόφηση νερού 0,05%, και ελάχιστα επίπεδα εκπομπής αερίων (0,03% TML, 0 CVCM, 0,02% WVR), υπογραμμίζοντας την αξιοπιστία και την ποιότητά του.Με εξαιρετική ομοιομορφία DK και σταθερότητα σε όλες τις συχνότητες, το IsoClad 933 εξασφαλίζει συνεπή και υψηλής απόδοσης κυκλώματα.

Σε ένα 2στρώμα άκαμπτο PCB, το IsoClad 933 χρησιμεύει ως το βασικό υλικό που βρίσκεται ανάμεσα σε στρώματα χαλκού, με ακριβείς λεπτομέρειες κατασκευής, συμπεριλαμβανομένων των ελάχιστων απαιτήσεων για ίχνη / χώρο, μεγέθη τρυπών,και προδιαγραφές τελικής πλακέταςΤο PCB υποβάλλεται σε αυστηρές δοκιμές, συμπεριλαμβανομένης μιας 100% ηλεκτρικής δοκιμής πριν από την αποστολή, διασφαλίζοντας ανώτερη ποιότητα και πρότυπα απόδοσης.135 συνολικά pads, και 76 διαδρόμους, τα IsoClad 933 PCB υπερέχουν σε διάφορες εφαρμογές, όπως συμβατές κεραίες, κυκλώματα stripline και microstrip, συστήματα καθοδήγησης και συστήματα ραντάρ / ηλεκτρονικού πολέμου.

Συμπερασματικά, τα IsoClad 933 PCB υψηλής συχνότητας προσφέρουν μια πύλη για απαράμιλλη απόδοση, αξιοπιστία και ευελιξία στον ηλεκτρονικό σχεδιασμό.Το IsoClad 933 αποτελεί τον ακρογωνιαίο λίθο των κυκλωμάτων επόμενης γενιάςΑνυψώστε τα σχέδιά σας με το IsoClad 933 και ξεκλειδώστε έναν κόσμο δυνατοτήτων στην ηλεκτρονική μηχανική.
