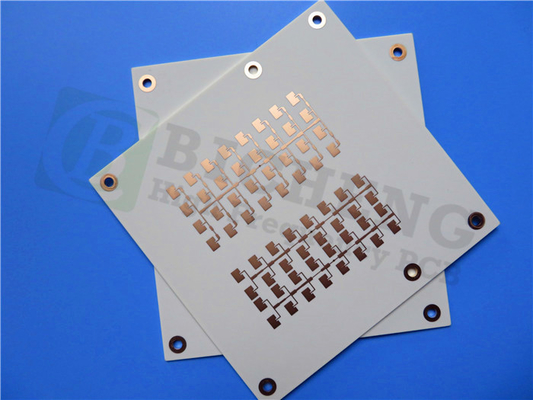

Χωρίς κόλλημα πολυμίδη FLlexible PCB 0,13mm μονόπλευρο επικάλυμμα χαλκού

Το SF201 είναι ένα μονόπλευρο εύκαμπτο επικάλυμμα χαλκού χωρίς πρόσφυση που αναπτύχθηκε από την Rogers Corporation.Το SF201 προσφέρει εξαιρετικές ηλεκτρικές και μηχανικές ιδιότητεςΈχει διηλεκτρική σταθερά 3,51 στα 10 GHz και 23°C με πολύ χαμηλό συντελεστή διάσπασης 0.0059.

Μερικά από τα βασικά οφέλη του SF201 περιλαμβάνουν την υψηλή αντοχή του στο ξεφλούδισμα 1,27 N/mm, το ποσοστό απορρόφησης νερού μόνο 1,4%, και την χημική αντοχή πάνω από 90%.Παρέχει επίσης πάνω από 5000 κύκλους αντοχής διπλής για αξιόπιστη ευελιξίαΤο SF201 είναι απαλλαγμένο από αλογόνες και επιτυγχάνει βαθμολογία φλόγας UL94 V-0. Είναι συμβατό με την οδηγία RoHS και απαλλαγμένο από επιβλαβείς ουσίες.

Μια τυπική στοιβάδα FPC που χρησιμοποιεί το SF201 θα ήταν ένα σχέδιο ενός στρώματος με 35 μm χαλκού συνδεδεμένο με πυρήνα πολυαμιδίου πάχους 0,025 mm.Παράδειγμα κατασκευαστικών λεπτομερειών για πλακέτα 200x150mm περιλαμβάνουν 4/4 mil trace/spacingΗ ηλεκτρική δοκιμή πραγματοποιείται πριν από την αποστολή.

Όπως φαίνεται από τα στατιστικά δείγματα, αυτό το σχέδιο FPC 17 συστατικών περιέχει 23 συνολικά pads σε 1 δίκτυο.κάμερεςΟι εικόνες παρέχονται σύμφωνα με τα πρότυπα IPC.

Συνοπτικά, το SF201 είναι ένα ευέλικτο υπόστρωμα πολυαιμίδων υψηλής απόδοσης που επιτρέπει αξιόπιστα, υψηλής πυκνότητας και ευέλικτα σχέδια κυκλωμάτων σε διάφορες βιομηχανίες.
