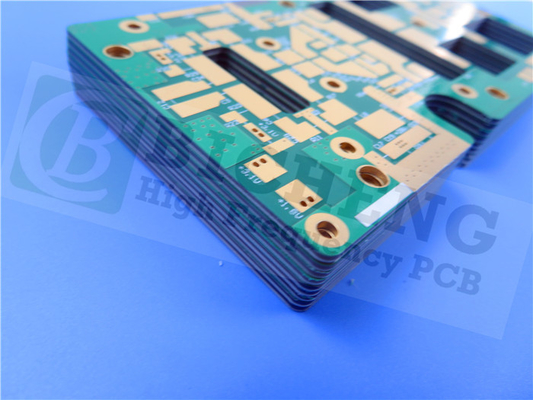

IsoClad 917 PCB υψηλής συχνότητας 2 στρώσεων 62mil Αποδεκτό πρότυπο: IPC-Class-3

IsoClad 917: Απελευθέρωση του δυναμικού των επαναστατικών υποστρωμάτων PCB

Μπήκε στο βασίλειο της πρωτοποριακής προόδου της τεχνολογίας PCB με τα Rogers IsoClad 917 PCB.που διαθέτει ασύγκριτη χαμηλή διηλεκτρική σταθερά (Dk) και συντελεστή διάσπασηςΜε εξαιρετικές επιδόσεις και ευελιξία, τα κατεστραμμένα IsoClad 917 έχουν γίνει η επιλογή για ένα ευρύ φάσμα εφαρμογών,συμπεριλαμβανομένων των ευέλικτων σχεδίων PCB, όπως οι συμβατές κεραίες και οι κεραίες περιτύλιξηςΑς ερευνήσουμε τα αξιοσημείωτα χαρακτηριστικά, τα οφέλη και τις προδιαγραφές αυτού του εξαιρετικού υλικού.

Παράλληλα χαρακτηριστικά:
Τα λαμινάνια IsoClad 917 διαθέτουν μια πληθώρα αξιοσημείωτων χαρακτηριστικών που τα ξεχωρίζουν από τους ανταγωνιστές τους.

1Εντυπωσιακή Ηλεκτρική Απόδοση:
Τα υφάσματα IsoClad 917 παρουσιάζουν εξαιρετικές ηλεκτρικές επιδόσεις, παρουσιάζοντας Dk 2,17 ή 2,20 σε 10 GHz/23 °C. Αυτό εξασφαλίζει αξιόπιστη μετάδοση σήματος με ελάχιστες απώλειες.Ο συντελεστής διάσπασης 0.0013 στην ίδια συχνότητα και θερμοκρασία ενισχύει περαιτέρω την ακεραιότητα του σήματος, καθιστώντας τους την βέλτιστη επιλογή για εφαρμογές υψηλής συχνότητας.

2Σταθερότητα θερμοκρασίας:
Τα laminates IsoClad 917 αποδεικνύουν εξαιρετική σταθερότητα, ανεξάρτητα από τις περιβαλλοντικές συνθήκες.με συντελεστή θερμοκρασίας Dk (TcDK) -157 ppm/°C στην περιοχή από -10°C έως 140°C.

3Υψηλή Μηχανική Δυνατότητα:
Τα λαμινάτα IsoClad 917 παρουσιάζουν ισχυρή αντοχή στην απολέπιση, επιτρέποντάς τους να αντέχουν έως και 10 λίβρες ανά ίντσα.Η συμπερίληψη ενισχυτικών υαλοειδών χωρίς υφαντικές ίνες παρέχει βελτιωμένη μηχανική αντοχή, αυξάνοντας τα επίπεδα απόδοσης.

Οφέλη του IsoClad 917:
Τα αξιοσημείωτα πλεονεκτήματα των λαμινισμένων IsoClad 917 τα καθιστούν απαραίτητη επιλογή για την κατασκευή PCB.

1. Ενισχύσεις από μη υφαντικές ίνες γυαλιού:
Τα υφάσματα IsoClad 917 έχουν ενσωματωμένη ενισχυμένη μη υφασμένη ίνα γυαλιού, προσφέροντας βελτιωμένη σταθερότητα διαστάσεων και ομοιόμορφη διηλεκτρική σταθερά.Παροχή υψηλής απόδοσης και αξιοπιστίας.

2Χαμηλή διηλεκτρική σταθερά και απώλεια:
Τα στρώματα IsoClad 917 παρέχουν εξαιρετικά χαμηλή διηλεκτρική σταθερά και συντελεστή διάσπασης, εξασφαλίζοντας βέλτιστη ακεραιότητα σήματος και ελάχιστη απώλεια σήματος.Είναι η ιδανική επιλογή για εφαρμογές υψηλής συχνότητας όπου η ακρίβεια και η αποτελεσματικότητα είναι πρωταρχικές.

3Αντίσταση στην υγρασία:
Τα κατεστραμμένα υλικά IsoClad 917 παρουσιάζουν χαμηλή απορρόφηση υγρασίας 0,04%, προστατεύοντας από την ηλεκτρική υποβάθμιση και εξασφαλίζοντας σταθερή απόδοση ακόμη και σε υγρό περιβάλλον.ανεξάρτητα από τις δύσκολες συνθήκες.

4Ευελιξία και ισοτροπία:
Τα laminates αυτά προσφέρουν απαράμιλλη ευελιξία, ξεπερνώντας τις εναλλακτικές υφασμένες ίνες γυαλιού.παρέχουν εξαιρετικά ισοτροπικές ιδιότητες στο X, Y, και Z κατευθύνσεις, εξασφαλίζοντας συνεπή απόδοση σε όλο το PCB.

Κατασκευή και προδιαγραφές PCB:
Τα laminates IsoClad 917 μπορούν να ενσωματωθούν απρόσκοπτα σε διάφορα PCB stackups και διαμορφώσεις.

Εφαρμογές και διαθεσιμότητα:
Τα λαμινάτα IsoClad 917 έχουν βρει ποικίλες εφαρμογές σε διάφορες βιομηχανίες.

-Σύμφωνες κεραίες.
-Συστήματα Stripline και Microstrip
- Συστήματα καθοδήγησης
-Τα συστήματα ραντάρ και ηλεκτρονικών

Τα στρώματα IsoClad 917 είναι εύκολα διαθέσιμα παγκοσμίως, προσφέροντας μια αξιόπιστη και ευπροσάρμοστη λύση για διάφορες απαιτήσεις σχεδιασμού PCB.

Τα λαμινάτα Rogers IsoClad 917 έχουν προωθήσει τα υποστρώματα PCB σε μια νέα εποχή, προσφέροντας απαράμιλλη απόδοση και ευελιξία.και αντοχή στην υγρασίαΗ υιοθέτηση του IsoClad 917 ανοίγει μια σφαίρα δυνατοτήτων για καινοτομία σε διάφορες βιομηχανίες,διασφάλιση αξιόπιστων και αποτελεσματικών ηλεκτρονικών συστημάτων για το μέλλον.
