Το Wangling TP: Ένα Τελευταίο Τερμοπλαστικό PCB υψηλής συχνότητας για την προηγμένη ηλεκτρονική

Το Wangling TP: Ένα Τελευταίο Υπερταχείο Θερμοπλαστικού Υλικού για Τεχνολογικά Ηλεκτρονικά

Εισαγωγή:
Η Wangling TP κάνει επανάσταση στην ηλεκτρονική βιομηχανία με το μοναδικό της θερμοπλαστικό υλικό υψηλής συχνότητας.Τα υλικά τύπου TP διαθέτουν διηλεκτρικό στρώμα που αποτελείται από κεραμική και ρητίνη οξειδίου πολυφαινυλενίου (PPO), εξαλείφοντας την ανάγκη για ενίσχυση από υαλοειδή.Το διακριτικό χαρακτηριστικό του Wangling TP έγκειται στην ικανότητά του να ρυθμίζει με ακρίβεια την διηλεκτρική σταθερά με τη χειραγώγηση της αναλογίας κεραμικής προς ρητίνη PPOΑυτή η εξειδικευμένη διαδικασία παραγωγής έχει ως αποτέλεσμα εξαιρετικές διηλεκτρικές επιδόσεις και αξιοπιστία.Το Wangling TP περιλαμβάνει υλικό ομαλής επιφάνειας χωρίς επένδυση χαλκού, υλικό με επένδυση χαλκού σε μία πλευρά και υλικό με επένδυση χαλκού και στις δύο πλευρές, αντίστοιχα.

Βασικά χαρακτηριστικά:

1.Διορθώσιμη διηλεκτρική σταθερά:
Το Wangling TP δίνει τη δυνατότητα στους μηχανικούς να επιλέγουν την διηλεκτρική σταθερά σε ευέλικτη περιοχή από 3 έως 25, εξασφαλίζοντας ότι πληροί τις ειδικές απαιτήσεις διαφόρων κυκλωμάτων.Η διηλεκτρική σταθερά παραμένει σταθερή, με δημοφιλείς επιλογές συμπεριλαμβανομένων των 3.0, 4.4, 6.0, 6.15, 9.2, 9.6, 10.2Επιπλέον, το υλικό παρουσιάζει χαμηλή διηλεκτρική απώλεια, με ελάχιστες αλλαγές καθώς η συχνότητα αυξάνεται, ιδιαίτερα μέχρι τα 10 GHz.

2.Παράταση λειτουργικής θερμοκρασίας:
Σχεδιασμένο για να αντέχει σε δύσκολες συνθήκες, το Wangling TP μπορεί να υπερηφανεύεται για μια μακροχρόνια περιοχή θερμοκρασίας λειτουργίας που εκτείνεται από -100 °C έως +150 °C.Η εξαιρετική αντοχή του σε χαμηλές θερμοκρασίες εξασφαλίζει αξιόπιστη απόδοση σε εξαιρετικά κρύα περιβάλλονταΕντούτοις, θα πρέπει να υπάρχει προσοχή, καθώς θερμοκρασίες άνω των 180°C μπορεί να προκαλέσουν παραμόρφωση υλικού, αποστρωματισμό χαλκού και σημαντικές αποκλίσεις στις ηλεκτρικές επιδόσεις.

3- Πολυδιάστατη σε πάχος:
Το Wangling TP προσφέρει μια σειρά επιλογών πάχους, ξεκινώντας από ένα εξαιρετικά λεπτό 0,5 mm. Αυτή η ευελιξία επιτρέπει την εξατομίκευση για να ανταποκριθεί σε συγκεκριμένες απαιτήσεις πάχους,ανταποκρίνεται στις διαφορετικές ανάγκες εφαρμογής.

4Αντίσταση στις ακτινοβολίες και χαμηλή εκπομπή αερίων:
Με την εγγενή αντοχή στη ακτινοβολία, το Wangling TP είναι η βέλτιστη επιλογή για εφαρμογές που αντιμετωπίζουν έκθεση σε ακτινοβολία.διασφάλιση αξιόπιστης απόδοσης σε απαιτητικά περιβάλλοντα.

5Ιδανικό για προηγμένες εφαρμογές:
Το Wangling TP βρίσκει βέλτιστη χρήση σε προηγμένες εφαρμογές όπως κεραίες GPS, συστήματα πυραύλων, φυτές και μικροσκοπικές κεραίες.Οι εξαιρετικές του ιδιότητες και η αξιοπιστία την καθιστούν το υλικό επιλογής για τις τεχνολογίες αιχμής.

6Ενισχυμένη προσκόλληση και επεξεργασιμότητα:
Το Wangling TP ξεπερνά τα παραδοσιακά κεραμικά υποστρώματα με επικάλυψη κενού λόγω της ανώτερης προσκόλλησής του μεταξύ του χαλκού και του διηλεκτρικού στρώματος.Αυτή η ενισχυμένη προσκόλληση εξασφαλίζει μακροπρόθεσμη αξιοπιστίαΕπιπλέον, το υλικό είναι εύκολο στη μηχανική επεξεργασία, επιτρέποντας διάφορες μεθόδους επεξεργασίας, συμπεριλαμβανομένης της τρύπωσης, της στροφής, της άλεσης, της κοπής, της χαρακτικής και άλλων.Αυτές οι δυνατότητες υπερβαίνουν αυτές που μπορούν να επιτευχθούν με συμβατικά κεραμικά υποστρώματα.

Λεπτομέρειες κατασκευής PCB:

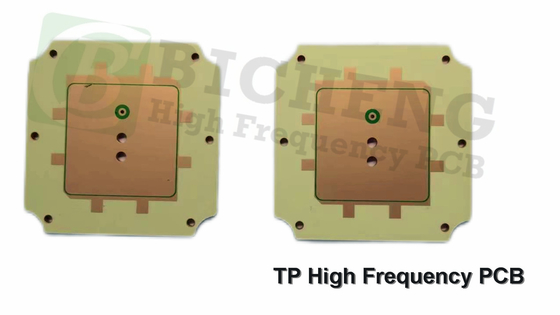

Το Wangling TP χρησιμοποιείται συνήθως στην κατασκευή άκαμπτων PCB 2 στρωμάτων.

Copper_layer_1: 35 μm
Κέντρο TP1020: 0,8 mm
Copper_layer_2: 35 μm

Πρόσθετες λεπτομέρειες PCB:

Συμπέρασμα:
Το Wangling TP αντιπροσωπεύει μια αξιοσημείωτη πρόοδο στηνΥψηλό...Με τη ρυθμιζόμενη διηλεκτρική σταθερά, το ευρύ εύρος θερμοκρασίας λειτουργίας και την ανώτερη προσκόλληση,Το Wangling TP είναι το υλικό επιλογής για απαιτητικές εφαρμογές σε κεραίες GPSΗ αξιοπιστία, η επεξεργασιμότητα και η διαθεσιμότητα σε παγκόσμια κλίμακα το καθιστούν ιδανική λύση για προηγμένα ηλεκτρονικά σχέδια.Μείνετε μπροστά με την Wangling TP και ξεκλειδώστε νέες δυνατότητες σε εφαρμογές υψηλής συχνότητας.
