RO4350B, 4003C Rogers 5880, 5870, 6002, 6010, 6006, 6035 RO3003, RO3035, RO3006, RO3010, RO3210, RO3203
TLX-8, TLX-6, TLX-9, TLX-0, TLX-7, TLY-3, TLY-5, RF-35TC, RF-60TC, RF-35A2, RF-60A, AD450, AD600, TMM4, TC350
Τόπος καταγωγής: | Κίνα |
Μάρκα: | Bicheng Enterprise Limited |
Πιστοποίηση: | UL |
Αριθμό μοντέλου: | BIC-0362-V3.62 |
Ποσότητα παραγγελίας min: | 1 |
---|---|
Τιμή: | USD69~110 |
Συσκευασία λεπτομέρειες: | KK χαρτοκιβώτιο (σκληρή κάρτα) |
Χρόνος παράδοσης: | 2-3 εργάσιμες ημέρες |
Όροι πληρωμής: | T/T/Paypal |
Δυνατότητα προσφοράς: | 45000 κομμάτια το μήνα |
Υλικό βάσεων: | Shim ανοξείδωτου | Πάχος φύλλου (προαιρετικό): | 0.1mm |
---|---|---|---|
Το διάφραγμα διαμορφώθηκε: | Περικοπή λέιζερ | Εμφάνιση: | Χαρακτική και ηλεκτρογυάλισμα |
Εμπιστευτικό σήμα: | Μέσω της τρύπας | Εφαρμογή: | Πακέτο CSP, BGA, 0,5mm QFP κ.λπ |

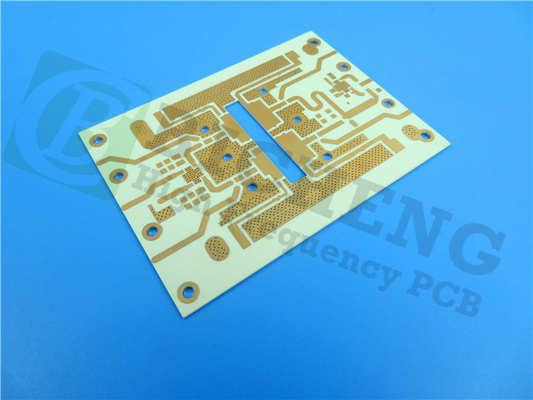

Προδιαγραφές για σχέδιο άκαμπτου PCB 2 επιπέδων
Οι βασικές προδιαγραφές για ένα πρόσφατα σχεδιασμένο άκαμπτο PCB 2 επιπέδων τεκμηριώθηκαν προκειμένου να μοιραστούν τα ζητήματα που αφορούν το σχεδιασμό PCB.Οι παρακάτω λεπτομέρειες καλύπτουν τα υλικά, τη στοίβαξη, τις λεπτομέρειες κατασκευής, τα στατιστικά στοιχεία, τη μορφή του έργου τέχνης, τα πρότυπα ποιότητας και τα στοιχεία επικοινωνίας.
Το υλικό PCB που επιλέχτηκε ήταν RO4003C υδρογονανθρακικά κεραμικά ελάσματα, τα οποία παρέχουν θερμική σταθερότητα σε ένα ευρύ φάσμα θερμοκρασιών από -40°C έως +85°C.Τα ελάσματα επιλέχθηκαν να είναι αμόλυβδη για περιβαλλοντική συμμόρφωση.
Κατασκευάστηκε μια στοίβαξη 2 επιπέδων με τελειωμένο χαλκό 35um που χρησιμοποιήθηκε σε κάθε στρώμα σήματος.Το διηλεκτρικό πυρήνα που επιλέχθηκε ήταν το RO4003C με πάχος 32 mil (0,8 mm).Αυτό είχε ως αποτέλεσμα ένα συνολικό πάχος τελειωμένης σανίδας 0,9 mm.
Οι διαστάσεις της σανίδας καθορίστηκαν στα 139 mm x 100 mm (6 τεμάχια) με επιτρεπόμενη ανοχή +/- 0,15 mm.Προσδιορίστηκε ένα ελάχιστο ίχνος/χώρος 4/4 mils για να επιτρέπεται πιο αυστηρή δρομολόγηση.Ορίστηκε ένα ελάχιστο μέγεθος οπής 0,5 mm.Δεν χρησιμοποιήθηκαν τυφλές ή θαμμένες διόδους για τη μείωση του κόστους.Το τελικό βάρος χαλκού επιλέχθηκε να είναι 1 oz (1,4 mil) σε όλα τα στρώματα.Για τη σύνδεση των στρωμάτων χρησιμοποιήθηκε 1 mil μέσω επιμετάλλωσης.Το φινίρισμα επιφάνειας ENIG επιλέχθηκε για συγκολλητικότητα και διάρκεια ζωής.Δεν χρησιμοποιήθηκε μάσκα συγκόλλησης ή μεταξοτυπία για εξοικονόμηση κόστους.100% ηλεκτρικές δοκιμές καθορίστηκαν για διασφάλιση ποιότητας.Εφαρμόστηκαν στόμια 0,5mm πλήρωσης ανά IPC-4761 Τύπου VII.
Τα στατιστικά στοιχεία PCB δείχνουν 97 εξαρτήματα, με 130 συνολικά μαξιλαράκια, 49 μαξιλαράκια διέλευσης, 81 επιθέματα SMT, 151 vias και 17 δίχτυα για δρομολόγηση.
Η μορφή γραφικού Gerber RS-274X διατέθηκε για κατασκευή.Το πρότυπο ποιότητας IPC-Class-2 στόχευε στις απαιτήσεις του εμπορικού προϊόντος υψηλής αξιοπιστίας.
Οποιεσδήποτε τεχνικές ερωτήσεις μπορούν να απευθύνονται στη Sally Mao στη διεύθυνση sales30@bichengpcb.com, με την οποία μπορείτε να επικοινωνήσετε αν χρειαστεί.
Παρακαλώ ενημερώστε με αν θέλετε να αναθεωρηθεί κάποιο μέρος αυτού με πιο παθητικό τόνο ή έκφραση.Είμαι στην ευχάριστη θέση να κάνω επιπλέον αλλαγές.
