Υλικά PCB υψηλών επιδόσεων: RO4003C και FR-4 (S1000-2M)

Εισαγωγή:
Όταν πρόκειται για την επίτευξη βέλτιστων επιδόσεων στα ηλεκτρονικά σας σχέδια, η επιλογή των κατάλληλων υλικών PCB είναι ζωτικής σημασίας.RO4003C και FR-4 (S1000-2M)Τα υλικά αυτά προσφέρουν μοναδικές ιδιότητες που καλύπτουν διαφορετικές απαιτήσεις εφαρμογής, εξασφαλίζοντας αξιόπιστη και αποτελεσματική απόδοση.

Ετικέτες:

• Rogers RO4003C: Υδρογονάνθρακες Κηραμικό υφασμένο γυαλί
• Δηλεκτρική σταθερά (DK): 3,38 στα 10 GHz
• Παράγοντας διάσπασης: 0,0027 στα 10 GHz
• Tg (Θερμοκρασία μετάβασης του γυαλιού): > 280 °C
• Td (Θερμοκρασία αποσύνθεσης): > 425 °C

Υλικό PCB FR-4 (S1000-2M):

• Shengyi High Tg, Low CTE Εποξικό Γυαλί
• Διορθωτικές μονάδες:
• Παράγοντας διάσπασης: 0,0018 σε 1 GHz
• Tg (Θερμοκρασία μετάβασης του γυαλιού): > 185 °C
• Td (Θερμοκρασία διάσπασης): > 180 °C

Χαρακτηριστικά και Προσοχή:
Τα λαμινάτα RO4003C προσφέρουν αυστηρό έλεγχο της διηλεκτρικής σταθεράς (Dk) και χαμηλή απώλεια, παρέχοντας εξαιρετικές επιδόσεις σε ένα κλάσμα του κόστους σε σύγκριση με τα συμβατικά λαμινάτα μικροκυμάτων.Χρησιμοποιεί και τα δύο 1080 και 1674 στυλ υαλοπλαστικήςΩστόσο, παρακαλούμε σημειώστε ότι τα υλικά RO4003C είναι μη βρωματοποιημένα και δεν έχουν διαβάθμιση UL 94 V-0.

Από την άλλη πλευρά, το FR-4 (S1000-2M) διαθέτει ικανότητα κατά των CAF, συμβατότητα χωρίς μόλυβδο, εξαιρετική θερμική και αξιοπιστία διάνοιξης και εξαιρετική μηχανική επεξεργασιμότητα.

Συγκέντρωση:

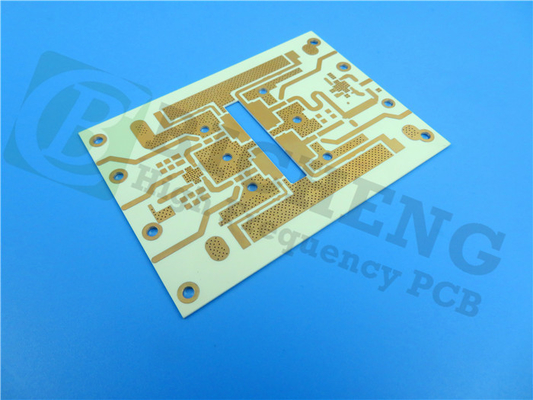

• Αυτή η τετραστρωτή άκαμπτη στοιβάδα PCB αποτελείται από:
• Διάταξη χαλκού 1: 35 μm (1oz)
• Ρότζερς 4003C Κέντρο: 12mil (0,305mm)
• Διάταξη χαλκού 2: 35 μm (1oz)
• Προετοιμασία: 0,1 mm
• Κέντρο S1000-2M FR-4
• Προετοιμασία: 0,1 mm
• Διάταξη χαλκού 1: 35 μm (1oz)
• Ρότζερς 4003C Κέντρο: 12mil (0,305mm)
• Διάταξη χαλκού 2: 35 μm (1oz)
• Πληροφορίες κατασκευής:
• Διάμετρος του πίνακα: 76 mm x 65 mm
• Ελάχιστο ίχνος / χώρος: 4/7 mils
• Ελάχιστο μέγεθος τρύπας: 0,2 mm
• Δεν υπάρχουν τυφλοί δρόμοι
• Τελειωμένο πάχος πλάκας: 1,6 mm
• Τελειωμένο βάρος Cu: 1 ουγκιά (1,4 mils) κάθε στρώμα
• Δυνατότητα εκτόξευσης:
• Επιφανειακή επιφάνεια: Χρυσός βύθισης (ENIG)
• Επάνω σε μεταξένια οθόνη: Λευκό
• Κατώτατο μεταξοειδές: Λευκό
• Πάνω μάσκα συγκόλλησης: Κόκκινο
• Κατώτατη μάσκα συγκόλλησης: κόκκινη
• Πάνω 6 mil / 7 mils ίχνη και κενό με 50 ohm διαφορική αντίσταση ελεγχόμενη
• 100% Ηλεκτρική δοκιμή πριν από την αποστολή

Στατιστικές PCB:

• Συστατικά: 29
• Συνολικά Pads: 87
• Πυροσβεστήρες: 44
• Πάνω SMT Pads: 32
• Πιο κάτω SMT Pads: 11
• Διάδρομος: 70
• Δίκτυα: 5
• Εικόνα: Gerber RS-274-X
• Πρότυπο ποιότητας: IPC-Class-2
• Διαθεσιμότητα: Σε όλο τον κόσμο

Τυπικές εφαρμογές:

Άντενες και ενισχυτές ισχύος κυτταρικών σταθμών βάσης
Ετικέτες αναγνώρισης RF
Ράδαρα και αισθητήρες αυτοκινήτων
LNB για δορυφόρους άμεσης μετάδοσης

Για οποιαδήποτε υποστήριξη ή προσαρμοσμένη βοήθεια, επικοινωνήστε με την Sally Mao στο sales@bichengpcb.com.Η Bicheng δεσμεύεται να επιτρέψει τις εξελίξεις στην ασύρματη τεχνολογία μέσω εξειδικευμένων δυνατοτήτων κατασκευής RF / μικροκυμάτων.

Συμπέρασμα:
Η επιλογή του σωστού υλικού PCB είναι ζωτικής σημασίας για την επίτευξη βέλτιστων επιδόσεων στα ηλεκτρονικά σας σχέδια.Θεωρήστε αυτά τα εξαιρετικά υλικά για να εξασφαλίσει αξιόπιστη, λύσεις PCB υψηλών επιδόσεων.
