RO3006 Λαμινικά: επαναπροσδιορισμός της σταθερότητας και της αξιοπιστίας για εφαρμογές υψηλών επιδόσεων

Στον κόσμο των προηγμένων υλικών κυκλωμάτων, η Rogers Corporation έχει αναδειχθεί ως ηγετική καινοτομία, συνεχώς ωθώντας τα όρια του δυνατού.Μια από τις αξιοσημείωτες προσφορές τους είναι τα λαμινάτα RO3006Ας ερευνήσουμε τα χαρακτηριστικά, τα οφέλη και τις εφαρμογές αυτού του αξιοσημείωτου προϊόντος.

Τα λαμινάτα RO3006 είναι κεραμικά γεμάτα σύνθετα υλικά PTFE, μελετημένα σχεδιασμένα για να παρέχουν σταθερή διηλεκτρική σταθερά (Dk) σε ευρύ εύρος θερμοκρασιών.Σε αντίθεση με τα παραδοσιακά υλικά γυαλιού PTFE που υποφέρουν από αλλαγή βήματος στο Dk κοντά στην θερμοκρασία δωματίουΗ αξιοσημείωτη σταθερότητα αυτή εξασφαλίζει αξιόπιστες και προβλέψιμες επιδόσεις, ακόμη και σε απαιτητικές εφαρμογές υψηλής συχνότητας.

Ένα από τα χαρακτηριστικά που ξεχωρίζουν τα λαμινάτα RO3006 είναι ο εντυπωσιακά χαμηλός συντελεστής διάσπασης 0,002 στα 10 GHz/23°C.Αυτό το χαρακτηριστικό μεταφράζεται σε ελάχιστη απώλεια σήματος και αποτελεσματική μετάδοση ισχύος, καθιστώντας τους ιδανικούς για σχέδια υψηλής συχνότητας όπου η ακεραιότητα του σήματος είναι κρίσιμη.

Η θερμική σταθερότητα είναι ένας άλλος τομέας στον οποίο λάμπει το laminates RO3006.θερμική αγωγιμότητά τους 0.79 W/mK επιτρέπει την αποτελεσματική διάχυση της θερμότητας, εξασφαλίζοντας την αξιόπιστη λειτουργία ακόμη και υπό απαιτητικές θερμικές συνθήκες.

Πλεονεκτήματα

• Ενιαίες μηχανικές ιδιότητες:Τα στρώματα RO3006 εξασφαλίζουν σταθερές μηχανικές επιδόσεις σε διάφορες διηλεκτρικές σταθερές, καθιστώντας τα ιδανικά για σχέδια πολυστρωτών πλακών με διαφορετικές διηλεκτρικές απαιτήσεις.Είναι επίσης συμβατές με υβριδικά σχέδια πολυστρωτών πλακών από ηποξικό γυαλί.
• Χαμηλός συντελεστής επέκτασης στο επίπεδο:Με συντελεστή θερμικής διαστολής που ταιριάζει με τον χαλκό, αυτά τα στρώματα παρέχουν αξιόπιστες επιφανειακές εγκαταστάσεις και είναι κατάλληλα για εφαρμογές ευαίσθητες στις αλλαγές θερμοκρασίας.Επιπλέον, προσφέρουν εξαιρετική σταθερότητα διαστάσεων.
• Αποτελεσματική παραγωγή σε όγκο:Η οικονομικά αποδοτική διαδικασία παραγωγής των λαμινισμένων υλών RO3006 επιτρέπει οικονομική τιμολόγηση χωρίς να συμβιβάζεται με την ποιότητα, καθιστώντας τους μια ελκυστική επιλογή για μαζική παραγωγή.

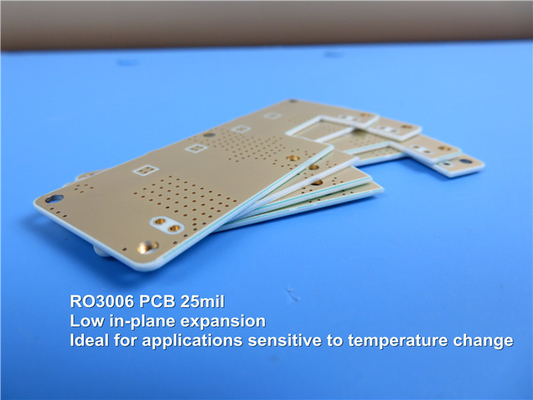

Σε ό,τι αφορά τη συσσώρευση PCB, μια διαμόρφωση 2 στρωμάτων άκαμπτων PCB χρησιμοποιείται συνήθως με laminates RO3006.635mm) υποστρώμα RO3006Η διαμόρφωση αυτή επιτυγχάνει μια ισορροπία μεταξύ απόδοσης και απλότητας, καθιστώντας την κατάλληλη για ένα ευρύ φάσμα εφαρμογών.

Τα λαμινάτα RO3006 έχουν υποβληθεί σε εκτεταμένες δοκιμές και συμμορφώνονται με το πρότυπο IPC-Class-2, εξασφαλίζοντας αξιόπιστες και σταθερές επιδόσεις.την πρόσβασή τους σε διάφορες αγορές και περιοχές.

Ενώ τα λαμινάτα RO3006 προσφέρουν ένα εντυπωσιακό φάσμα χαρακτηριστικών και πλεονεκτημάτων, είναι απαραίτητο να ληφθούν υπόψη οι περιορισμοί τους.Τα κατεστραμμένα RO3006 υπερέχουν εντός της καθορισμένης διηλεκτρικής σταθεράς τους 6.15 +/- 0.15, αλλά ενδέχεται να μην είναι κατάλληλες για εφαρμογές που απαιτούν ευρύτερο φάσμα διηλεκτρικών σταθερών.

Ελλείψεις:

• Περιορισμένο εύρος διαμετρικής σταθεράς: Ενώ τα laminates RO3006 προσφέρουν σταθερότητα εντός της καθορισμένης διαμετρικής σταθεράς τους των 6,15 +/- 0.15, ενδέχεται να μην είναι κατάλληλες για εφαρμογές που απαιτούν ευρύτερο φάσμα διαλεκτρικών σταθερών.
• Μέτρια θερμική αγωγιμότητα: Αν και τα λαμινάτα RO3006 παρουσιάζουν θερμική αγωγιμότητα 0,79 W/mK,υπάρχουν διαθέσιμα εναλλακτικά υλικά με υψηλότερη θερμική αγωγιμότητα για εφαρμογές που απαιτούν ακόμη πιο αποτελεσματική διάχυση θερμότητας.

Τυπικές εφαρμογές:

• Εφαρμογές ραντάρ αυτοκινήτων
• Άντενες δορυφορικής παγκόσμιας θέσης
• Συστήματα κυτταρικών τηλεπικοινωνιών - ενισχυτές ισχύος και κεραίες
• Άλλες κεραίες για ασύρματες επικοινωνίες
• Δορυφόροι απευθείας μετάδοσης
• Σύνδεσμος δεδομένων σε καλωδιακά συστήματα
• Απομακρυσμένοι αναγνώστες μετρητών
• Πίσω αεροπλάνα

Συμπερασματικά, τα λαμινάτα RO3006 από την Rogers Corporation επαναπροσδιορίζουν τη σταθερότητα και την αξιοπιστία για εφαρμογές υψηλών επιδόσεων.Αυτά τα στρώματα παρέχουν στους σχεδιαστές μια ευέλικτη και αξιόπιστη λύσηΩστόσο, είναι σημαντικό να ληφθούν υπόψη το περιορισμένο εύρος διαμετρικών σταθερών και η μέτρια θερμική αγωγιμότητα κατά την επιλογή υλικών για συγκεκριμένες απαιτήσεις έργου.Απολαύστε τη σταθερότητα και την αξιοπιστία των λαμινισμένων RO3006 και απελευθερώστε το πλήρες δυναμικό των σχεδίων σας.
