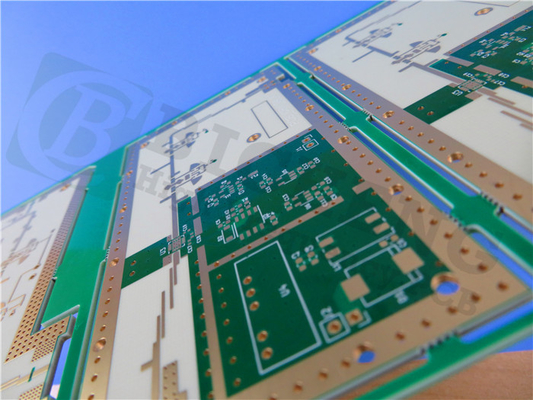

RO3210 υλικά κυκλώματος υψηλής συχνότητας 2 στρώσεων άκαμπτο PCB με βύθιση

Το PCB υψηλής συχνότητας RO3210 είναι ένα κεραμικό λαμινάτο ενισχυμένο με υφαντική ίνες γυαλιού, το οποίο έχει σχεδιαστεί για να προσφέρει εξαιρετικές ηλεκτρικές επιδόσεις και μηχανική σταθερότητα.Αυτό το ολοκληρωμένο άρθρο παρέχει μια επισκόπηση του PCB RO3210, τονίζοντας τα χαρακτηριστικά, τα οφέλη, τις τυπικές εφαρμογές, καθώς και την καταλληλότητα και τους περιορισμούς της.

Χαρακτηριστικά:
Το RO3210 PCB διαθέτει αρκετά αξιοσημείωτα χαρακτηριστικά που συμβάλλουν στην απόδοσή του και την αξιοπιστία του:

1. Δηλεκτρική σταθερά (Dk): παρουσιάζει Dk 10,2 +/- 0.5, εξασφαλίζοντας αξιόπιστη ακεραιότητα του σήματος και ακριβή απόδοση σε εφαρμογές υψηλής συχνότητας.
2. Παράγοντας διάσπασης: Με χαμηλό συντελεστή διάσπασης 0,0027 στα 10GHz, αυτό το PCB ελαχιστοποιεί την απώλεια σήματος και διατηρεί εξαιρετική ηλεκτρική απόδοση.
3. Θερμική συμβατότητα: Ο συντελεστής θερμικής διαστολής ταιριάζει προσεκτικά με τον χαλκό, επιτρέποντας θερμική σταθερότητα και αποτρέποντας προβλήματα που σχετίζονται με τον θερμικό κύκλο.
4. Υψηλή θερμοκρασία αποσύνθεσης: Η θερμοκρασία αποσύνθεσης (Td) 500 °C (TGA) εξασφαλίζει ότι το PCB μπορεί να αντέξει υψηλές θερμοκρασίες, καθιστώντας το κατάλληλο για απαιτητικές εφαρμογές.
5. Θερμική αγωγιμότητα: Το PCB προσφέρει θερμική αγωγιμότητα 0,81W/mk, διευκολύνοντας την αποτελεσματική διάχυση της θερμότητας και ενισχύοντας τη συνολική αξιοπιστία.
6. Κατηγορία εύφλεκτης ικανότητας: πληροί το πρότυπο V0 UL 94 για την εύφλεκτη ικανότητα, εξασφαλίζοντας την ασφάλεια και τη συμμόρφωση με τους κανονισμούς της βιομηχανίας.

Οφέλη:
Το RO3210 PCB παρέχει αρκετά οφέλη που το καθιστούν μια ελκυστική επιλογή για εφαρμογές υψηλής συχνότητας:

1. Ενίσχυση από υφασμένο γυαλί: Η ενίσχυση από υφασμένο γυαλί ενισχύει την ακαμψία του PCB, καθιστώντας τον ευκολότερο χειρισμό κατά τη διάρκεια των διαδικασιών συναρμολόγησης και εγκατάστασης.
2. Ενιαία ηλεκτρική και μηχανική απόδοση: Το PCB RO3210 παρέχει συνεπή ηλεκτρική και μηχανική απόδοση, καθιστώντας το ιδανικό για πολύπλοκες πολυεπίπεδες δομές υψηλής συχνότητας.
3. Χαμηλός συντελεστής επέκτασης στο επίπεδο: Ο χαμηλός συντελεστής επέκτασης στο επίπεδο, που ταιριάζει με το χαλκό, υποστηρίζει υβριδικά σχέδια πολυεπίπεδων επιφάνειας και εξασφαλίζει αξιόπιστες συναρμολογήσεις επιφάνειας.
4. Εξαιρετική σταθερότητα διαστάσεων: Το PCB παρουσιάζει εξαιρετική σταθερότητα διαστάσεων, με αποτέλεσμα υψηλές αποδόσεις παραγωγής και σταθερή απόδοση με την πάροδο του χρόνου.
5. Ευκολότητα επιφάνειας: Η ομαλή επιφάνεια επιτρέπει λεπτότερες ανοχές χαρακτικής γραμμών, επιτρέποντας ακριβή σχεδιασμό κυκλωμάτων και μειώνοντας τις πιθανές διακοπές σήματος.

Τυπικές εφαρμογές:
Το PCB υψηλής συχνότητας RO3210 έχει εφαρμογές σε ένα ευρύ φάσμα βιομηχανιών και εφαρμογών, συμπεριλαμβανομένων:

1. Συστήματα αποφυγής συγκρούσεων αυτοκινήτων
2. Αεροπορικές δορυφορικές κεραίες παγκόσμιας θέσης
3. Ασύρματα συστήματα τηλεπικοινωνιών
4. Άλλες κεραίες για ασύρματες επικοινωνίες
5. Δορυφόροι απευθείας μετάδοσης
6. Σύνδεσμος δεδομένων σε καλωδιακά συστήματα
7. Απομακρυσμένοι αναγνώστες μετρητών
8. Πίσω αεροπλάνα
9. Ηλεκτρονικά συστήματα μικρής εμβέλειας και ασύρματη ευρυζωνική σύνδεση
10. Υποδομή σταθμού βάσης

Δικαιότητα:
Το RO3210 PCB είναι κατάλληλο για εφαρμογές υψηλής συχνότητας που απαιτούν εξαιρετικές ηλεκτρικές επιδόσεις και μηχανική σταθερότητα.χαμηλός συντελεστής διαστολής, διαμετρική σταθερότητα και ομαλότητα της επιφάνειας το καθιστούν ιδανική επιλογή για πολύπλοκες πολυεπίπεδες δομές υψηλής συχνότητας.

Περιορισμοί:
Ενώ το RO3210 PCB προσφέρει πολλά πλεονεκτήματα, είναι απαραίτητο να ληφθούν υπόψη οι περιορισμοί του:

1. Περιορισμένος αριθμός στρωμάτων: Το PCB αναφέρεται ειδικά ως ένα άκαμπτο PCB 2 στρωμάτων, το οποίο μπορεί να περιορίσει την εφαρμογή του σε σχέδια που απαιτούν υψηλότερους αριθμούς στρωμάτων για αυξημένη πολυπλοκότητα ή λειτουργικότητα.
2. Διάστημα διαμετρικών σταθερών: Το άρθρο δεν παρέχει πληροφορίες σχετικά με το εύρος διαμετρικών σταθερών που είναι διαθέσιμο για το PCB RO3210.Ο περιορισμός αυτός μπορεί να περιορίσει την ευελιξία του σχεδιασμού για εφαρμογές που απαιτούν ειδικές τιμές διαλεκτρικών σταθερών..
3. Απορρόφηση υγρασίας: Καθώς το PCB είναι κατασκευασμένο από υλικά με βάση το PTFE, είναι σημαντικό να ληφθεί υπόψη η πιθανή απορρόφηση υγρασίας και να ληφθούν προφυλάξεις για την αποφυγή δυσμενών επιπτώσεων στις επιδόσεις,ιδιαίτερα σε υγρό περιβάλλον.
4. Πρότυπο IPC-Class-2: Το RO3210 PCB συμμορφώνεται με το πρότυπο IPC-Class-2, το οποίο ενδέχεται να μην πληροί τις αυστηρές απαιτήσεις των βιομηχανιών που απαιτούν υψηλότερα επίπεδα ποιότητας και αξιοπιστίας.Οι εφαρμογές που απαιτούν υψηλότερα πρότυπα ποιότητας ενδέχεται να χρειαστεί να αξιολογήσουν αν το πρότυπο αυτό είναι επαρκές.

Συμπερασματικά, το PCB υψηλής συχνότητας RO3210 προσφέρει εξαιρετικές ηλεκτρικές επιδόσεις και μηχανική σταθερότητα, καθιστώντας το κατάλληλο για ένα ευρύ φάσμα εφαρμογών υψηλής συχνότητας.παροχέςΩστόσο, οι μηχανικοί και οι σχεδιαστές θα πρέπει να είναι ενήμεροι για τους περιορισμούς του, όπως ο αριθμός των στρωμάτων, το εύρος διαμετρικής σταθεράς,απορρόφηση υγρασίαςΗ προσεκτική αξιολόγηση αυτών των παραγόντων είναι ζωτικής σημασίας κατά την εξέταση του PCB RO3210 για συγκεκριμένες απαιτήσεις εφαρμογής.
