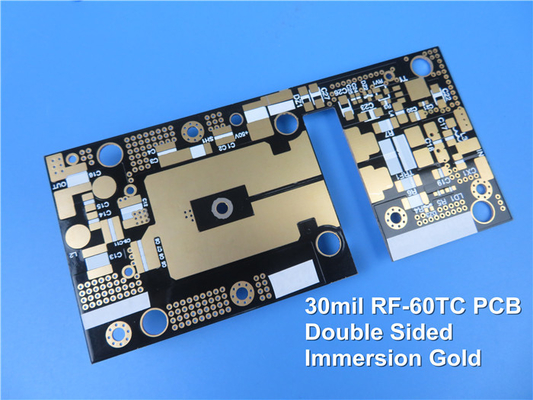

RF-60TC PCB 2 στρώσεων 5mil με ENIG.

RF-60TC: Απελευθέρωση της ισχύος των υλικών υψηλής συχνότητας σε εφαρμογές RF και μικροκυμάτων

Εισαγωγή:

Το RF-60TC είναι ένα εξαιρετικό υλικό υψηλής συχνότητας που έχει σχεδιαστεί για να φέρει επανάσταση στις εφαρμογές RF και μικροκυμάτων.,Με τις ανώτερες διηλεκτρικές ιδιότητες και τη σταθερότητα των διαστάσεων, το RF-60TC προσφέρει απαράμιλλη απόδοση για συστήματα υψηλής ισχύος RF και μικροσκοπικά σχέδια κεραίας.Θα ερευνήσουμε βαθύτερα τα χαρακτηριστικά., τα πλεονεκτήματα, τη συσσώρευση PCB, τις λεπτομέρειες κατασκευής και τις τυπικές εφαρμογές του RF-60TC, παρουσιάζοντας τις σημαντικές συνεισφορές του στον τομέα των υλικών υψηλής συχνότητας.

RF-60TC: Προώθηση των τεχνολογιών RF και μικροκυμάτων

1Χαρακτηριστικά του RF-60TC:
Η RF-60TC ενσωματώνει κεραμικά σύνθετα PTFE ενισχυμένα με γυαλί, τα οποία χρησιμεύουν ως βάση για τα εξαιρετικά χαρακτηριστικά της.

• Δυστυχώς, δεν μπορεί να χρησιμοποιηθεί για την κατασκευή οχημάτων με κινητήρα που λειτουργεί με ηλεκτρικό ρεύμα.Η RF-60TC εξασφαλίζει αξιόπιστη μετάδοση σήματος και βέλτιστη απόδοση σε εφαρμογές υψηλής συχνότητας παρέχοντας μια σταθερή και προβλέψιμη διηλεκτρική σταθερά.
• Παράγοντας διάσπασης 0,002 στα 10 GHz/23°C: Με εξαιρετικά χαμηλό παράγοντα διάσπασης, το RF-60TC ελαχιστοποιεί τις απώλειες σήματος και εξασφαλίζει αποτελεσματική μεταφορά ισχύος, με αποτέλεσμα τη βελτίωση της απόδοσης του συστήματος.
• Θερμικός συντελεστής Dk: το RF-60TC παρουσιάζει θερμικό συντελεστή Dk -3,58 ppm/°C σε ευρύ εύρος θερμοκρασιών (-50°C έως 150°C).Αυτό το χαρακτηριστικό εξασφαλίζει σταθερότητα και συνέπεια σε διαφορετικές συνθήκες λειτουργίας, επιτρέποντας αξιόπιστη απόδοση σε διαφορετικά θερμοκρασιακά περιβάλλοντα.
• Υψηλή θερμική αγωγιμότητα: Η RF-60TC διαθέτει εντυπωσιακές τιμές θερμικής αγωγιμότητας, παρέχοντας αποτελεσματική διάχυση θερμότητας και μειώνοντας τις θερμοκρασίες λειτουργίας σε εφαρμογές υψηλής ισχύος RF.Προσφέρει θερμική αγωγιμότητα 00,9 W/MK (μη επικάλυψη), 1,0 W/MK (0,5oz) και 1,05 W/M*K (1oz), επιτρέποντας την αποτελεσματική διαχείριση της θερμότητας σε απαιτητικές εφαρμογές.
• Χαμηλή απορρόφηση υγρασίας: Η RF-60TC παρουσιάζει ελάχιστο ποσοστό απορρόφησης υγρασίας μόλις 0,03%, καθιστώντας την εξαιρετικά ανθεκτική στην υγρασία του περιβάλλοντος.Αυτό το χαρακτηριστικό εξασφαλίζει σταθερή απόδοση και μετριάζει τον κίνδυνο προβλημάτων που σχετίζονται με την υγρασία στα συστήματα ραδιοκυμάτων και μικροκυμάτων.
• Διαμετρική σταθερότητα και χαμηλή CTE: η RF-60TC επιδεικνύει εξαιρετική διαμετρική σταθερότητα και χαμηλό συντελεστή θερμικής διαστολής (CTE).Αυτές οι ιδιότητες καθιστούν δυνατή την κατασκευή υψηλού αριθμού στρωμάτων πολυεπίπεδων PCB με βελτιωμένη αξιόπιστη επικάλυψη μέσω τρύπαςΤο χαμηλό CTE μειώνει την πίεση στα εξαρτήματα και εξασφαλίζει μακροχρόνια αξιοπιστία σε διάφορες συνθήκες λειτουργίας.

2Οφέλη του RF-60TC:

Το RF-60TC παρέχει μια σειρά από οφέλη που το καθιστούν μια βέλτιστη επιλογή για εφαρμογές RF και μικροκυμάτων:

• Βελτιωμένη Τάντζεντα Απώλειας: Με την ελαχιστοποίηση των διηλεκτρικών απωλειών, η RF-60TC βελτιώνει την ποιότητα του σήματος και τη συνολική απόδοση του συστήματος.και μειωμένη στρέβλωση σήματος.
• Βελτιωμένη μεταφορά θερμότητας: Η υψηλή θερμική αγωγιμότητα του RF-60TC επιτρέπει την αποτελεσματική διάχυση θερμότητας, οδηγώντας σε χαμηλότερες θερμοκρασίες λειτουργίας και αυξημένα περιθώρια σχεδιασμού.Η βελτιωμένη ικανότητα μεταφοράς θερμότητας παρατείνει τη διάρκεια ζωής των ενεργών συστατικών και ενισχύει τη μακροπρόθεσμη αξιοπιστία των συστημάτων ραδιοσυχνοτήτων.
• Διαμετρική σταθερότητα και χαμηλή CTE στον άξονα Z: Η χαμηλή CTE και διαμετρική σταθερότητα του RF-60TC είναι κρίσιμες για τη διατήρηση σταθερής απόδοσης με την πάροδο του χρόνου.Η διαμετρική σταθερότητα του υλικού υποστηρίζει υψηλό αριθμό στρωμάτων πολυεπίπεδων PCB, ενώ η χαμηλή CTE στον άξονα Z μειώνει τον κίνδυνο αποστρώματος και εξασφαλίζει αξιόπιστη απόδοση σε απαιτητικά περιβάλλοντα.
• Εξαιρετική προσκόλληση στο μέταλλο: το RF-60TC παρουσιάζει εξαιρετικές ιδιότητες προσκόλλησης, ιδίως σε επιφάνειες χαλκού χαμηλού προφίλ και αντιστροφικής επεξεργασίας.βελτιωμένη ακεραιότητα σήματος, και βελτιωμένη συνολική απόδοση του συστήματος.
• Σταθερή DK σε συχνότητα και θερμοκρασία: η RF-60TC διατηρεί σταθερή διηλεκτρική σταθερά σε ευρύ φάσμα συχνότητας και διακυμάνσεων θερμοκρασίας.καθιστώντας το RF-60TC αξιόπιστη επιλογή για απαιτητικές εφαρμογές ραδιοσυχνοτήτων και μικροκυμάτων.
• Χαμηλή απορρόφηση υγρασίας: Η ελάχιστη απορρόφηση υγρασίας του RF-60TC αποτρέπει την υποβάθμιση της απόδοσης σε υγρά περιβάλλοντα.ακόμα και σε δύσκολες συνθήκες.

3Πληροφορίες σχετικά με την κατασκευή και την εναρμόνιση των PCB:
Η RF-60TC είναι ιδανικά κατάλληλη για 2 στρώματα άκαμπτων PCB.

• Διάταξη χαλκού 1: 35 μm
• RF-60TC στρώμα: 0,127 mm (5 mils)
• Διάταξη χαλκού 2: 35 μm

Οι προδιαγραφές αυτές εξασφαλίζουν τη βέλτιστη ακεραιότητα του σήματος και την αποτελεσματική διάχυση της θερμότητας, διατηρώντας παράλληλα τη μηχανική σταθερότητα του συνόλου PCB.

Εκτός από τις λεπτομέρειες στοιβάσματος, η κατασκευή του PCB θα πρέπει να συμμορφώνεται με ειδικές απαιτήσεις:

• Διάμετροι της πλακέτας: Οι συνιστώμενες διαστάσεις είναι 54,19 mm x 34,47 mm, με ανοχή +/- 0,15 mm.
• Ελάχιστο ίχνος/χωρο: οι ελάχιστες απαιτήσεις ίχνη/χωρο είναι συγνώμη, αλλά φαίνεται ότι η ανταπόκριση κόπηκε και πάλι.
• Ελάχιστο εύρος ίχνη/χώρου: Οι ελάχιστες απαιτήσεις ίχνη/χώρου για το RF-60TC εξαρτώνται από τις ειδικές κατασκευαστικές δυνατότητες της διαδικασίας κατασκευής PCB.Συνιστάται να συμβουλευτείτε τον κατασκευαστή PCB για τις κατάλληλες διαστάσεις ίχνη και χώρου.
• Μέγεθος τρύπας: Το μέγεθος τρύπας πρέπει να σχεδιάζεται με βάση τις ειδικές απαιτήσεις του PCB και των χρησιμοποιούμενων εξαρτημάτων.Η διαβούλευση με τον κατασκευαστή PCB είναι απαραίτητη για τον καθορισμό των κατάλληλων μεγεθών τρυπών.
• Δάχος τελικής πλάκας: Το πάχος της τελικής πλάκας για τα PCB RF-60TC μπορεί να ποικίλει ανάλογα με την ειδική εφαρμογή.Συνήθως καθορίζεται από τη συσσώρευση και τις μηχανικές απαιτήσεις του συστήματος..
• Βάρος χαλκού: Το συνιστώμενο βάρος χαλκού για τα PCB RF-60TC είναι 35 μm (1 oz) τόσο για τα άνω όσο και για τα κατώτερα στρώματα χαλκού.
• Δυνατότητα διασύνδεσης: Το πάχος διασύνδεσης πρέπει να καθορίζεται σύμφωνα με τις ειδικές απαιτήσεις του σχεδιασμού PCB και τις δυνατότητες κατασκευής της επιλεγμένης διαδικασίας κατασκευής PCB..
• Επιφανειακό φινίρισμα: Το φινίρισμα επιφάνειας των PCB RF-60TC μπορεί να επιλεγεί με βάση τις ειδικές ανάγκες της εφαρμογής.ENIG (χρυσός βύθισης νικελίου χωρίς ηλεκτρισμό), και OSP (οργανικό συντηρητικό συγκολλητικότητας).
• Λεπτομέρειες για την οθόνη μεταξοκάλυψης: Λεπτομέρειες για την οθόνη μεταξοκάλυψης, όπως οι χαρακτηρισμοί των συστατικών, τα λογότυπα και άλλες σήμανσεις, πρέπει να εφαρμόζονται με βάση τις ειδικές απαιτήσεις του σχεδιασμού PCB.Το μέγεθος και η τοποθέτηση των συστατικών της μεταξοειδούς οθόνης πρέπει να εξετάζονται προσεκτικά για να αποφεύγεται οποιαδήποτε παρεμβολή στα ίχνη σήματος ή στα κρίσιμα στοιχεία..

4Τυπικές εφαρμογές:
Η RF-60TC είναι κατάλληλη για ένα ευρύ φάσμα εφαρμογών υψηλής συχνότητας, συμπεριλαμβανομένων:

• Αυξητές υψηλής ισχύος: Η εξαιρετική θερμική αγωγιμότητα του RF-60TC το καθιστά ιδανική επιλογή για σχέδια ενισχυτών υψηλής ισχύος.που οδηγεί σε χαμηλότερες θερμοκρασίες λειτουργίας και βελτιωμένες επιδόσεις και αξιοπιστία.
• Μικροσκοπικές κεραίες: Οι ανώτερες διηλεκτρικές ιδιότητες του RF-60TC και η σταθερότητα των διαστάσεων συμβάλλουν στην ανάπτυξη συμπαγών και υψηλής απόδοσης μικροσκοπικών κεραίων.Το υλικό επιτρέπει βελτιωμένα κέρδη και αποδοτικότητα, βελτιώνοντας τα συστήματα ασύρματης επικοινωνίας.
• GPS, Patch και RFID Reader: Η RF-60TC βελτιώνει τις επιδόσεις των συστημάτων αναγνώρισης GPS, patch και RFID με ελαχιστοποίηση των απωλειών σήματος και διασφάλιση ακριβούς λήψης σήματος και αξιόπιστης μετάδοσης δεδομένων.
• Φίλτρα, συνδετήρες και διαχωριστές: Η σταθερή διηλεκτρική σταθερά και η χαμηλή απορρόφηση υγρασίας του RF-60TC το καθιστούν κατάλληλο για την κατασκευή φίλτρων, συνδετήρων και διαχωριστών.Αυτά τα στοιχεία απαιτούν ακριβή διαχωρισμό και κατανομή σήματος, και η RF-60TC παρέχει τις απαραίτητες ηλεκτρικές επιδόσεις και αξιοπιστία.
• Δορυφόροι: Η εξαιρετική θερμική αγωγιμότητα του RF-60TC, η σταθερότητα των διαστάσεων και η χαμηλή απορρόφηση υγρασίας το καθιστούν πολύτιμο υλικό για εφαρμογές δορυφόρων.Εξασφαλίζει αξιόπιστες επιδόσεις στις σκληρές συνθήκες του διαστήματος, συμβάλλοντας στην επιτυχία των δορυφορικών συστημάτων επικοινωνίας.

Συμπέρασμα:

Η RF-60TC αντιπροσωπεύει μια σημαντική πρόοδο στα υλικά υψηλής συχνότητας, προσφέροντας εξαιρετική θερμική αγωγιμότητα, χαμηλές διηλεκτρικές απώλειες και σταθερότητα διαστάσεων.Ο μοναδικός συνδυασμός των χαρακτηριστικών και των πλεονεκτημάτων του το καθιστά μια βέλτιστη επιλογή για μια σειρά από εφαρμογές ραδιοκυμάτων και μικροκυμάτωνΧρησιμοποιώντας τα πλεονεκτήματα του RF-60TC, όπως βελτιωμένη ποιότητα σήματος, βελτιωμένη μεταφορά θερμότητας, σταθερότητα διαστάσεων και αξιόπιστη απόδοση,Οι σχεδιαστές μπορούν να ξεκλειδώσουν νέες δυνατότητες σε συστήματα υψηλής ισχύος RFΗ RF-60TC είναι έτοιμη να διαμορφώσει το μέλλον της ασύρματης επικοινωνίας επιτρέποντας υψηλής απόδοσης συστήματα RF και μικροκυμάτων.
