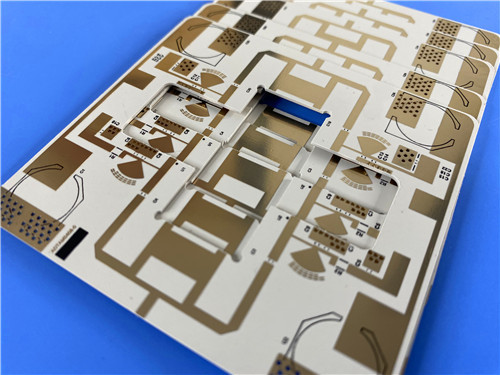

Μελέτη περίπτωσης προσαρμοσμένης πλακέτας PCB: TP440 υψηλού Dk για σμικρυνθείσες κεραίες και αεροδιαστημικές εφαρμογές

Γεια σας, είμαι η Sally. Σήμερα παρουσιάζω μια συναρπαστική προσαρμοσμένη πλακέτα PCB που χρησιμοποιεί Wangling TP440 —ένα μοναδικό θερμοπλαστικό υλικό υψηλής συχνότητας— για απαιτητικές αεροδιαστημικές εφαρμογές και σμικρυνθείσες κεραίες.

Αυτή η προσαρμοσμένη πλακέτα PCB χρησιμοποιεί Wangling TP440, ένα κεραμικά ενισχυμένο θερμοπλαστικό PPO (οξείδιο του πολυφαινυλενίου) με διηλεκτρική σταθερά 4,4. Σε αντίθεση με τα παραδοσιακά υλικά PTFE, το TP440 δεν περιέχει ενίσχυση από υαλοβάμβακα (fiberglass), προσφέροντας εξαιρετική σταθερότητα διαστάσεων και ακριβή έλεγχο Dk. Είναι ιδανικό για κεραίες GPS, συστήματα επί πυραύλων, πυροσωλήνες και άλλες αεροδιαστημικές εφαρμογές που απαιτούν αντοχή στην ακτινοβολία και χαμηλή εκgasωση (outgassing).

Βασικά σημεία

• Υλικό: Κεραμικά ενισχυμένο θερμοπλαστικό PPO Wangling TP440 (Dk 4,4)
• Βασικό πλεονέκτημα: Χωρίς ενίσχυση υαλοβάμβακα, ακριβής έλεγχος Dk, αντοχή στην ακτινοβολία
• Μέγεθος πλακέτας: 45,63mm x 97,01mm
• Κατασκευή: Διπλής όψης χωρίς μάσκα συγκόλλησης και στις δύο πλευρές, μαύρη μεταξοτυπία μόνο στην επάνω πλευρά
• Μοναδικό χαρακτηριστικό: Μόνο 1 net (δίκτυο) στον σχεδιασμό—εξαιρετικά εξειδικευμένη εφαρμογή μονού κυκλώματος
• Ποιότητα: IPC-Class-2 με 100% ηλεκτρικό έλεγχο

Ο πελάτης χρειαζόταν μια πλακέτα PCB υψηλής συχνότητας για μια κρίσιμης σημασίας αεροδιαστημική εφαρμογή—πιθανότατα κεραία GPS, πυροσωλήνα ή σύστημα επί πυραύλου. Οι απαιτήσεις ήταν υψηλές: αντοχή στην ακτινοβολία, χαμηλή εκgasωση, σταθερή ηλεκτρική απόδοση σε ακραίες θερμοκρασίες και συμπαγείς διαστάσεις. Τα παραδοσιακά υλικά PTFE με ενίσχυση υαλοβάμβακα δεν μπορούσαν να παρέχουν την απαιτούμενη διαστατική σταθερότητα και αντοχή στην ακτινοβολία.

Χωρίς ενίσχυση από υαλοβάμβακα
Σε αντίθεση με τα παραδοσιακά ελάσματα PTFE, το TP440 δεν χρησιμοποιεί ύφασμα ινών γυαλιού. Το διηλεκτρικό στρώμα αποτελείται αποκλειστικά από κεραμικά και ρητίνη PPO. Αυτό εξαλείφει το «φαινόμενο υαλοβάμβακα» (fiberglass effect) που μπορεί να προκαλέσει μικρο-διακυμάνσεις στη διηλεκτρική σταθερά, εξασφαλίζοντας ανώτερη συνέπεια σήματος.

Ακριβής διηλεκτρική σταθερά (Dk = 4,4)
Η σειρά TP επιτρέπει τον ακριβή συντονισμό των τιμών Dk από 3 έως 25, ρυθμίζοντας την αναλογία κεραμικού προς ρητίνη. Για αυτόν τον σχεδιασμό, το Dk 4,4 παρέχει μια βέλτιστη ισορροπία μεταξύ σμίκρυνσης και ακεραιότητας σήματος.

Αντοχή στην ακτινοβολία και χαμηλή απαέρωση (Outgassing)
Αυτές οι ιδιότητες είναι κρίσιμες για διαστημικές και αεροδιαστημικές εφαρμογές. Το υλικό διατηρεί την ηλεκτρική του απόδοση ακόμη και σε περιβάλλοντα υψηλής ακτινοβολίας, με ελάχιστη απαέρωση για την αποφυγή μόλυνσης ευαίσθητων οπτικών ή ηλεκτρονικών στοιχείων.

Εξαιρετική σταθερότητα θερμοκρασίας
Το υλικό αποδίδει αξιόπιστα από -100°C έως +150°C, με ελάχιστη διακύμανση της ηλεκτρικής απόδοσης σε όλο το εύρος λειτουργίας.

Κατεργασιμότητα
Σε αντίθεση με τα κεραμικά υποστρώματα (τα οποία απαιτούν επίστρωση κενού και είναι δύσκολα στην κατεργασία), το TP440 μπορεί να υποβληθεί σε επεξεργασία χρησιμοποιώντας τυπικές τεχνικές κατασκευής PCB—διάτρηση, φρεζάρισμα, κοπή και χάραξη.

Προδιαγραφές πλακέτας

Στατιστικά στοιχεία σχεδιασμού

Ο σχεδιασμός με 1 μόνο net είναι το πιο εντυπωσιακό στατιστικό στοιχείο εδώ. Ένα κύκλωμα 1 net είναι εξαιρετικά εξειδικευμένο—αντιπροσωπεύει μια ενιαία αγώγιμη διαδρομή, συνήθως μια γραμμή μεταφοράς, τροφοδοσία κεραίας ή ένα απλό παθητικό δίκτυο. Αυτό επιβεβαιώνει ότι η εφαρμογή είναι πιθανότατα ένα εξαιρετικά εξειδικευμένο εξάρτημα RF.

Επιλογές σχεδιασμού: Ειδικά κατασκευασμένο για την αεροδιαστημική

Χωρίς μάσκα συγκόλλησης (και στις δύο πλευρές)
Η απουσία μάσκας συγκόλλησης εξαλείφει κάθε πιθανή διηλεκτρική απώλεια ή συμβολή σε απαέρωση από τα υλικά της μάσκας—κρίσιμο για αεροδιαστημικές εφαρμογές όπου κάθε μεταβλητή πρέπει να ελέγχεται.

Μαύρη μεταξοτυπία (μόνο στην επάνω πλευρά)
Η μαύρη μεταξοτυπία παρέχει εξαιρετική αντίθεση για την αναγνώριση των εξαρτημάτων, διατηρώντας παράλληλα μια επαγγελματική εμφάνιση.

Φινίρισμα χρυσού εμβάπτισης (Immersion Gold)
Παρέχει μια επίπεδη, συγκολλήσιμη επιφάνεια με εξαιρετική αντοχή στη διάβρωση και δυνατότητα σύνδεσης συρμάτων (wire-bonding).

Τελικό πάχος 1,6mm
Η παχύτερη πλακέτα παρέχει μηχανική στιβαρότητα για αεροδιαστημικές εφαρμογές όπου η αντοχή σε κραδασμούς και κρούσεις είναι κρίσιμης σημασίας.

Σύγκριση: Πώς συγκρίνεται το TP440

Γιατί αυτό έχει σημασία: Το TP440 προσφέρει την αντοχή στην ακτινοβολία και τη χαμηλή απαέρωση των κεραμικών υποστρωμάτων με την κατεργασιμότητα του PTFE. Η κατασκευή του χωρίς υαλοβάμβακα εξασφαλίζει εξαιρετική ομοιομορφία Dk.

Ιδανικές εφαρμογές

• Κεραίες GPS που απαιτούν σταθερή απόδοση σε διαστημικά περιβάλλοντα
• Συστήματα επί πυραύλων που απαιτούν αντοχή σε κραδασμούς και ακτινοβολία
• Πυροσωλήνες που απαιτούν συμπαγή, αξιόπιστα κυκλώματα RF
• Σμικρυνθείσες κεραίες για εφαρμογές αεροδιαστημικής και άμυνας
• Δορυφορικά συστήματα πλοήγησης Beidou

Ε: Τι κάνει το TP440 να διαφέρει από τα υλικά PTFE;
Α: Το TP440 δεν χρησιμοποιεί ενίσχυση από υαλοβάμβακα—το διηλεκτρικό αποτελείται εξ ολοκλήρου από κεραμικά και ρητίνη PPO. Αυτό εξαλείφει τις διακυμάνσεις του Dk που προκαλούνται από την ύφανση υαλοβάμβακα και παρέχει ανώτερη διαστατική σταθερότητα.

Ε: Γιατί αυτός ο σχεδιασμός έχει μόνο 1 net;
Α: Ένας σχεδιασμός με 1 net αντιπροσωπεύει μια ενιαία αγώγιμη διαδρομή, όπως μια γραμμή τροφοδοσίας κεραίας, μια απλή γραμμή μεταφοράς ή ένα παθητικό δίκτυο RF. Αυτό είναι τυπικό για εξαιρετικά εξειδικευμένα εξαρτήματα RF.

Ε: Τι σημαίνει «ανθεκτικό στην ακτινοβολία»;
Α: Το υλικό διατηρεί τις ηλεκτρικές και μηχανικές του ιδιότητες όταν εκτίθεται σε ακτινοβολία (όπως σε διαστημικά ή πυρηνικά περιβάλλοντα). Αυτό είναι κρίσιμο για τις αεροδιαστημικές εφαρμογές.

Ε: Γιατί να χρησιμοποιηθεί το TP440 αντί για ένα κεραμικό υπόστρωμα;
Α: Το TP440 προσφέρει παρόμοιες ηλεκτρικές ιδιότητες και αντοχή στην ακτινοβολία, αλλά είναι πολύ πιο εύκολο στην κατεργασία και την επεξεργασία χρησιμοποιώντας τυπικές μεθόδους κατασκευής PCB. Τα κεραμικά υποστρώματα απαιτούν εξειδικευμένη επεξεργασία, όπως διάτρηση με λέιζερ και επίστρωση κενού.

Ε: Ποια είναι η σημασία των 28 vias με σχεδιασμό 1 net;
Α: Ο υψηλός αριθμός vias πιθανότατα αντιπροσωπεύει εκτεταμένες δομές γείωσης, δημιουργώντας ένα καλά καθορισμένο επίπεδο γείωσης ή θωράκιση για τη μεμονωμένη διαδρομή σήματος.

Ε: Είναι αυτό το υλικό κατάλληλο για διαστημικές εφαρμογές;
Α: Ναι. Η χαμηλή απαέρωση και η αντοχή στην ακτινοβολία καθιστούν το TP440 εξαιρετική επιλογή για διαστημικά και αεροδιαστημικά περιβάλλοντα.

Τελικές σκέψεις

Ο μοναδικός συνδυασμός ιδιοτήτων του Wangling TP440—κατασκευή χωρίς υαλοβάμβακα, ακριβής έλεγχος Dk, αντοχή στην ακτινοβολία και εξαιρετική κατεργασιμότητα—το καθιστά εξαιρετική επιλογή για απαιτητικές εφαρμογές αεροδιαστημικής και άμυνας. Είτε σχεδιάζετε κεραίες GPS, συστήματα επί πυραύλων είτε συμπαγείς μονάδες RF, αυτό το υλικό προσφέρει την αξιοπιστία και την απόδοση που χρειάζεστε.

Έχετε στο μυαλό σας κάποιο έργο αεροδιαστημικής ή κεραίας; Θα χαρώ πολύ να ακούσω γι' αυτό.

— Sally
