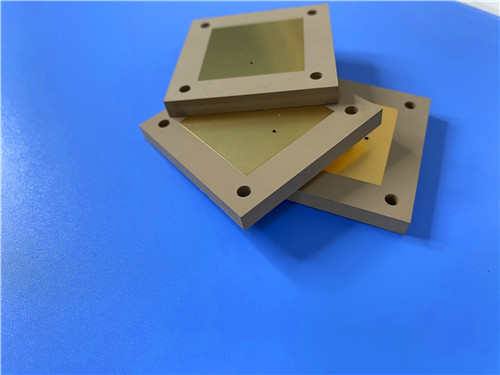

Πλακέτα PCB διπλής όψης υψηλής συχνότητας TP2500 DK κατασκευασμένη σε πλαστικοποιητή 0,8mm με επιχρύσωση καθαρού χρυσού για αεροδιαστημική RF

Γεια σας, είμαι η Σάλι. Σήμερα παρουσιάζω ένα προσαρμοσμένο PCB κατασκευασμένο από Wangling TP2500—ένα θερμοπλαστικό χωρίς fiberglass με επιχρύσωση χωρίς νικέλιο, σχεδιασμένο για απαιτητικές αεροδιαστημικές και αμυντικές εφαρμογές.

Αυτό το προσαρμοσμένο PCB κατασκευάστηκε χρησιμοποιώντας Wangling TP2500, ένα θερμοπλαστικό PPO γεμάτο κεραμικά από τη σειρά TP. Ως επιφανειακή επεξεργασία εφαρμόστηκε επιχρύσωση χωρίς νικέλιο, καθιστώντας το κατάλληλο για συγκόλληση με σύρμα και ευαίσθητες εφαρμογές RF. Με μόνο 1 δίκτυο, ο σχεδιασμός είναι ένα εξαιρετικά εξειδικευμένο εξάρτημα ενός κυκλώματος—πιθανώς μια μικροσκοπική κεραία ή δίκτυο τροφοδοσίας για πλοήγηση Beidou, εξοπλισμό που φέρει πύραυλο ή πυροκροτητές.

Βασικά Συμπεράσματα

Υλικό: Wangling TP2500 — θερμοπλαστικό PPO γεμάτο κεραμικά

Βασικό Όφελος: Κατασκευή χωρίς fiberglass, επιχρύσωση χωρίς νικέλιο, αντίσταση στην ακτινοβολία

Μέγεθος πλακέτας: 78mm x 43.05mm | Τελικό πάχος: 0.9mm

Κατασκευή: Διπλής όψης, δεν εφαρμόστηκε μάσκα συγκόλλησης σε καμία πλευρά, δεν χρησιμοποιήθηκε μεταξοτυπία

Επιφανειακή Επεξεργασία: Επιχρύσωση (χωρίς νικέλιο) — ιδανική για συγκόλληση με σύρμα και RF χαμηλών απωλειών

Σχεδιασμός: 26 εξαρτήματα, 36 vias, μόνο 1 δίκτυο — εξαιρετικά εξειδικευμένος σχεδιασμός ενός κυκλώματος

Ποιότητα: Επιτεύχθηκε IPC-Class-2 και πραγματοποιήθηκε 100% ηλεκτρικός έλεγχος

Η Πρόκληση: Απόδοση χωρίς νικέλιο για ευαίσθητα RF

Απαιτήθηκε μια πλακέτα RF από τον πελάτη μας για μια κρίσιμη αεροδιαστημική εφαρμογή. Καθορίστηκε μια επιφανειακή επεξεργασία χωρίς νικέλιο—μια κρίσιμη απαίτηση επειδή το νικέλιο είναι ελαφρώς μαγνητικό και μπορεί να εισάγει απώλειες ή να επηρεάσει την απόδοση σε ευαίσθητα κυκλώματα RF. Απαιτήθηκε επίσης δυνατότητα συγκόλλησης με σύρμα. Επιπλέον, ο σχεδιασμός απαιτούσε αντίσταση στην ακτινοβολία και χαμηλή εκπομπή αερίων για διαστημικά και αμυντικά περιβάλλοντα.

Wangling TP2500 με Επιχρύσωση

Το TP2500 επιλέχθηκε από τη σειρά Wangling TP, σε συνδυασμό με επιχρύσωση (χωρίς νικέλιο). Ορίστε γιατί επιλέχθηκε αυτός ο συνδυασμός:

Επιχρύσωση χωρίς νικέλιο
Το νικέλιο εξαλείφθηκε από την επιφανειακή επεξεργασία, αφαιρώντας οποιαδήποτε πιθανή μαγνητική παρεμβολή ή συμβολή απωλειών σε ευαίσθητα κυκλώματα RF. Η επιχρύσωση παρέχει επίσης εξαιρετική δυνατότητα συγκόλλησης με σύρμα—κρίσιμη για εξειδικευμένες συναρμολογήσεις RF.

Κατασκευή χωρίς fiberglass
Το διηλεκτρικό στρώμα αποτελούνταν αποκλειστικά από κεραμικά και ρητίνη PPO—δεν χρησιμοποιήθηκε ύφασμα από υαλοΐνες. Αυτό εξάλειψε το "φαινόμενο fiberglass" και εξασφάλισε εξαιρετική συνέπεια σήματος.

Ακριβώς Ελεγχόμενο Dk (3 έως 25)
Οι τιμές Dk μπορούν να ρυθμιστούν στη σειρά TP προσαρμόζοντας την αναλογία κεραμικού προς ρητίνη, παρέχοντας ευελιξία σχεδιασμού για συγκεκριμένες απαιτήσεις σύνθετης αντίστασης.

Ανθεκτικό στην ακτινοβολία & Χαμηλή εκπομπή αερίων
Αυτές οι ιδιότητες ήταν κρίσιμες για διαστημικές και αεροδιαστημικές εφαρμογές. Το υλικό διατηρεί την απόδοση σε περιβάλλοντα υψηλής ακτινοβολίας με ελάχιστη εκπομπή αερίων.

Ευρύ εύρος θερμοκρασίας λειτουργίας
Επιτεύχθηκε αξιόπιστη απόδοση από -100°C έως +150°C, με εξαιρετική αντοχή σε χαμηλές θερμοκρασίες.

Ανώτερη μηχανική κατεργασιμότητα
Σε αντίθεση με τα κεραμικά υποστρώματα, το TP2500 μπορεί να κατεργαστεί χρησιμοποιώντας τυπικές τεχνικές PCB—εφαρμόστηκαν διάτρηση, φρεζάρισμα, κοπή και χάραξη.

Η Κατασκευή: Λεπτομέρειες που έχουν σημασία

Στατιστικά Σχεδιασμού

Ο σχεδιασμός ενός δικτύου είναι η πιο αποκαλυπτική στατιστική—δημιουργήθηκε ένα μόνο αγώγιμο μονοπάτι, όπως μια γραμμή τροφοδοσίας κεραίας ή ένα παθητικό δίκτυο RF. Αυτό επιβεβαιώνει ότι η εφαρμογή είναι ένα εξαιρετικά εξειδικευμένο εξάρτημα RF, πιθανώς μια μικροσκοπική κεραία ή δίκτυο τροφοδοσίας.

Επιλογές Σχεδιασμού: Ειδικά Κατασκευασμένο για Αεροδιαστημικά RF

Επιχρύσωση (Χωρίς Νικέλιο)
Το νικέλιο εξαλείφθηκε για την αποφυγή μαγνητικών παρεμβολών και απωλειών σε ευαίσθητα κυκλώματα RF. Η καθαρή επιχρύσωση παρέχει επίσης εξαιρετική δυνατότητα συγκόλλησης με σύρμα.

Χωρίς μάσκα συγκόλλησης (και στις δύο πλευρές)
Η μάσκα συγκόλλησης εξαλείφθηκε για την αποφυγή οποιασδήποτε πιθανής διηλεκτρικής απώλειας ή συμβολής εκπομπής αερίων—κρίσιμο για διαστημικές και αεροδιαστημικές εφαρμογές.

Χωρίς μεταξοτυπία
Η μεταξοτυπία παραλείφθηκε για να διατηρηθεί η πλακέτα καθαρή και να βελτιστοποιηθεί η απόδοση RF.

0.9mm Τελικό πάχος
Επιτεύχθηκε ισορροπία μεταξύ μηχανικής αντοχής και ελαφριάς κατασκευής.

Σύγκριση: Πώς Συγκρίνεται το TP2500

Γιατί έχει σημασία: Το TP2500 με επιχρύσωση προσφέρει τη δυνατότητα συγκόλλησης με σύρμα και την αντίσταση στην ακτινοβολία των κεραμικών υποστρωμάτων με τη μηχανική κατεργασιμότητα του PTFE—και χωρίς τις μαγνητικές παρεμβολές του νικελίου.

Ιδανικές Εφαρμογές

1. Συστήματα πλοήγησης Beidou που απαιτούν συμπαγή, αξιόπιστα κυκλώματα RF
2. Εξοπλισμός που φέρει πύραυλο που απαιτεί αντοχή σε κραδασμούς και ακτινοβολία
3. Πυροκροτητές που απαιτούν ακραία μικρογραφία και αξιοπιστία
4. Μικροσκοπικές κεραίες για αεροδιαστημικές και αμυντικές εφαρμογές

Ε: Γιατί καθορίστηκε μια επιχρύσωση χωρίς νικέλιο;
Α: Το νικέλιο είναι ελαφρώς μαγνητικό και μπορεί να εισάγει απώλειες ή να επηρεάσει την απόδοση σε ευαίσθητα κυκλώματα RF. Η καθαρή επιχρύσωση εξαλείφει αυτήν την ανησυχία, παρέχοντας παράλληλα εξαιρετική δυνατότητα συγκόλλησης με σύρμα.

Ε: Τι διαφοροποιεί το TP2500 από τα υλικά PTFE;
Α: Το TP2500 δεν χρησιμοποιεί ενίσχυση fiberglass—το διηλεκτρικό αποτελείται εξ ολοκλήρου από κεραμικά και ρητίνη PPO. Αυτό εξαλείφει τις διακυμάνσεις Dk και παρέχει ανώτερη διαστατική σταθερότητα και αντίσταση στην ακτινοβολία.

Ε: Γιατί αυτός ο σχεδιασμός έχει μόνο 1 δίκτυο;
Α: Σχεδιάστηκε ένα μόνο αγώγιμο μονοπάτι, όπως μια γραμμή τροφοδοσίας κεραίας ή ένα παθητικό δίκτυο RF. Αυτό είναι τυπικό για εξαιρετικά εξειδικευμένα εξαρτήματα RF όπως μικροσκοπικές κεραίες.

Ε: Ποια είναι η σημασία των 36 vias με σχεδιασμό 1 δικτύου;
Α: Δημιουργήθηκαν εκτεταμένες δομές γείωσης από τον υψηλό αριθμό vias, σχηματίζοντας ένα καλά καθορισμένο επίπεδο γείωσης ή θωράκιση για το μοναδικό μονοπάτι σήματος.

Ε: Είναι η επιχρύσωση κατάλληλη για συγκόλληση με σύρμα;
Α: Ναι. Η καθαρή επιχρύσωση παρέχει μια εξαιρετική επιφάνεια για συγκόλληση με σύρμα, καθιστώντας την ιδανική για εξειδικευμένες συναρμολογήσεις RF και διασυνδέσεις σε επίπεδο chip.

Ε: Είναι αυτό το υλικό κατάλληλο για διαστημικές εφαρμογές;
Α: Ναι. Η αντίσταση στην ακτινοβολία και η χαμηλή εκπομπή αερίων καθιστούν το TP2500 μια εξαιρετική επιλογή για διαστημικά και αεροδιαστημικά περιβάλλοντα.

Τελικές Σκέψεις

Το Wangling TP2500 με επιχρύσωση προσφέρει έναν μοναδικό συνδυασμό ιδιοτήτων—κατασκευή χωρίς fiberglass, φινίρισμα χωρίς νικέλιο, αντίσταση στην ακτινοβολία και εξαιρετική μηχανική κατεργασιμότητα. Όταν ο σχεδιασμός RF σας απαιτεί δυνατότητα συγκόλλησης με σύρμα και ελευθερία από μαγνητικές παρεμβολές, αυτό το υλικό αποδίδει.

Έχετε κατά νου ένα αεροδιαστημικό έργο ή ένα έργο κεραίας; Θα ήθελα πολύ να το ακούσω.

— Σάλι :)
