TP2200 ένα θερμοπλαστικό PPO γεμάτο κεραμικά με διηλεκτρική σταθερά 22 για ακραία μικρογραφία RF και μικροκυμάτων

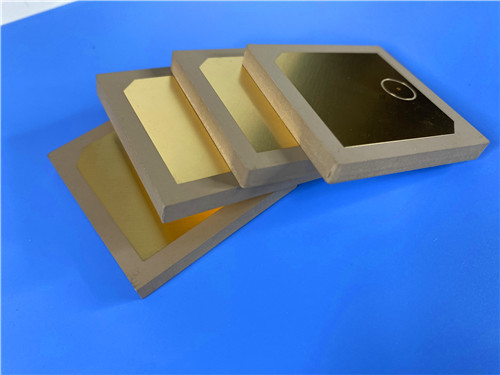

Σήμερα παρουσιάζω μια αξιοσημείωτη προσαρμοσμένη πλακέτα τυπωμένου κυκλώματος (PCB) κατασκευασμένη από Wangling TP2200—ένα θερμοπλαστικό χωρίς υαλοΐνες με εξαιρετικά υψηλή διηλεκτρική σταθερά 22.

Αυτή η προσαρμοσμένη PCB κατασκευάστηκε χρησιμοποιώντας Wangling TP2200, ένα θερμοπλαστικό PPO γεμάτο με κεραμικά με διηλεκτρική σταθερά 22 στα 5 GHz. Αυτή η εξαιρετικά υψηλή Dk επιτρέπει την ακραία σμίκρυνση κυκλωμάτων, καθιστώντας την ιδανική για συστήματα πλοήγησης Beidou, εξοπλισμό που φέρουν πύραυλοι, πυροδοτικούς μηχανισμούς και σμικρυνόμενες κεραίες. Αξίζει να σημειωθεί ότι ολόκληρο το κύκλωμα σχεδιάστηκε με μόνο 1 δίκτυο—μια μοναδική διαδρομή σήματος.

Βασικά Συμπεράσματα

1. Υλικό: Wangling TP2200 — θερμοπλαστικό PPO γεμάτο με κεραμικά (Dk 22)
2. Βασικό Όφελος: Η εξαιρετικά υψηλή Dk επιτρέπει ακραία σμίκρυνση, αντίσταση στην ακτινοβολία, χαμηλή εκπομπή αερίων
3. Μέγεθος πλακέτας: 35,65mm x 87mm | Πάχος πυρήνα: 0,8mm
4. Κατασκευή: Διπλής όψης, δεν εφαρμόστηκε μάσκα συγκόλλησης σε καμία πλευρά, δεν χρησιμοποιήθηκε μεταξοτυπία
5. Σχεδιασμός: 34 εξαρτήματα, 16 βύσματα, μόνο 1 δίκτυο — ένας εξαιρετικά εξειδικευμένος σχεδιασμός ενός κυκλώματος
6. Ποιότητα: Επιτεύχθηκε IPC-Class-2 και πραγματοποιήθηκε 100% ηλεκτρικός έλεγχος

Μια πλακέτα RF απαιτήθηκε από τον πελάτη μας για μια κρίσιμη αεροδιαστημική εφαρμογή όπου ο χώρος ήταν απόλυτα περιορισμένος. Ο σχεδιασμός έπρεπε να επιτύχει σημαντική σμίκρυνση κυκλωμάτων, διατηρώντας παράλληλα αξιόπιστη απόδοση σε ακραία περιβάλλοντα—συμπεριλαμβανομένης της έκθεσης σε ακτινοβολία και των ευρέων διακυμάνσεων θερμοκρασίας. Τα τυπικά υλικά με χαμηλότερη Dk δεν μπορούσαν να επιτύχουν την απαιτούμενη μείωση μεγέθους.

Επιλέχθηκε το TP2200, ένα μοναδικό υλικό από τη σειρά TP της Wangling. Ορίστε γιατί επιλέχθηκε:

Εξαιρετικά Υψηλή Διηλεκτρική Σταθερά (Dk = 22 ± 0,88 στα 5 GHz)
Αυτό είναι το καθοριστικό χαρακτηριστικό του υλικού. Μια Dk 22 επιτρέπει δραματικά μικρότερες γεωμετρίες κυκλωμάτων—γραμμές μεταφοράς, κεραίες και παθητικά εξαρτήματα μπορούν να μειωθούν σε ένα κλάσμα του μεγέθους που επιτυγχάνεται με τυπικά υλικά.

Κατασκευή χωρίς υαλοΐνες
Το διηλεκτρικό στρώμα αποτελούνταν αποκλειστικά από κεραμικά και ρητίνη PPO—δεν χρησιμοποιήθηκε ύφασμα υαλοΐνας. Αυτό εξάλειψε το "φαινόμενο υαλοΐνας" και εξασφάλισε εξαιρετική συνέπεια σήματος.

Χαμηλές Απώλειες (Df = 0,002–0,0025 στα 5 GHz)
Παρά την εξαιρετικά υψηλή Dk, το TP2200 διατηρεί χαμηλό συντελεστή διάχυσης, εξασφαλίζοντας ελάχιστη εξασθένηση σήματος.

Ανθεκτικό στην ακτινοβολία & Χαμηλή εκπομπή αερίων
Αυτές οι ιδιότητες ήταν κρίσιμες για διαστημικές και αεροδιαστημικές εφαρμογές. Το υλικό διατηρεί την απόδοσή του σε περιβάλλοντα υψηλής ακτινοβολίας με ελάχιστη εκπομπή αερίων.

Ευρύ εύρος θερμοκρασίας λειτουργίας
Επιτεύχθηκε αξιόπιστη απόδοση από -100°C έως +150°C, καθιστώντας αυτό το υλικό κατάλληλο για τα πιο ακραία αεροδιαστημικά περιβάλλοντα.

Εξαιρετικά χαμηλή απορρόφηση νερού (≤0,01%)
Εξασφαλίστηκε ελάχιστη απορρόφηση υγρασίας, αποτρέποντας την απόκλιση της απόδοσης σε υγρά περιβάλλοντα.

Καλή θερμική αγωγιμότητα (0,9 W/MK)
Παρέχεται αποτελεσματική απαγωγή θερμότητας για εφαρμογές ευαίσθητες στην ισχύ.

Η Κατασκευή: Λεπτομέρειες που έχουν σημασία

Ιδιότητες υλικού: Οι αριθμοί πίσω από το TP2200

Γιατί έχει σημασία: TP2200 προσφέρει μία από τις υψηλότερες τιμές Dk που διατίθενται σε θερμοπλαστικό υλικό, επιτρέποντας την ακραία σμίκρυνση. Η αντοχή του στην ακτινοβολία και η χαμηλή εκπομπή αερίων το καθιστούν ιδανικό για αεροδιαστημικές και αμυντικές εφαρμογές.

Επιλογές σχεδιασμού: Ειδικά κατασκευασμένο για σμικρυνόμενες κεραίες

Χωρίς μάσκα συγκόλλησης (και στις δύο πλευρές)
Η μάσκα συγκόλλησης εξαλείφθηκε για να αποτραπεί οποιαδήποτε πιθανή απώλεια διηλεκτρικού ή συμβολή στην εκπομπή αερίων—κρίσιμο για διαστημικές και αεροδιαστημικές εφαρμογές.

Χωρίς μεταξοτυπία
Η μεταξοτυπία παραλείφθηκε για να διατηρηθεί η πλακέτα καθαρή και να βελτιστοποιηθεί η απόδοση RF.

Επιφανειακή επεξεργασία εμβάπτισης χρυσού
Επιλέχθηκε εμβάπτιση χρυσού για να προσφέρει μια επίπεδη, συγκολλήσιμη επιφάνεια με εξαιρετική αντοχή στη διάβρωση και δυνατότητα συγκόλλησης καλωδίων.

Δρομολόγηση λεπτού βήματος 4/7 mil
Χρησιμοποιήθηκε δρομολόγηση λεπτού βήματος για να φιλοξενήσει την πυκνή τοποθέτηση εξαρτημάτων εντός της συμπαγούς περιοχής της πλακέτας.

Σύγκριση: Πώς συγκρίνεται το TP2200

Ιδανικές εφαρμογές

1. Συστήματα πλοήγησης Beidou που απαιτούν συμπαγή, αξιόπιστα κυκλώματα RF
2. Εξοπλισμός που φέρουν πύραυλοι που απαιτεί αντοχή σε κραδασμούς και ακτινοβολία
3. Πυροδοτικοί μηχανισμοί που απαιτούν ακραία σμίκρυνση
4. Σμικρυνόμενες κεραίες για αεροδιαστημικές και αμυντικές εφαρμογές

Ε: Τι κάνει το TP2200 διαφορετικό από άλλα υλικά υψηλής Dk;

Α: Το TP2200 δεν χρησιμοποιεί ενίσχυση υαλοΐνας—το διηλεκτρικό αποτελείται εξ ολοκλήρου από κεραμικά και ρητίνη PPO. Αυτό εξαλείφει τις διακυμάνσεις της Dk και παρέχει ανώτερη διαστατική σταθερότητα, με Dk 22 που επιτρέπει την ακραία σμίκρυνση.

Ε: Γιατί αυτός ο σχεδιασμός έχει μόνο 1 δίκτυο;
Α: Σχεδιάστηκε μια μοναδική αγώγιμη διαδρομή, όπως μια γραμμή τροφοδοσίας κεραίας ή ένα παθητικό δίκτυο RF. Αυτό είναι τυπικό για εξαιρετικά εξειδικευμένα εξαρτήματα RF όπως σμικρυνόμενες κεραίες.

Ε: Τι σημαίνει "ανθεκτικό στην ακτινοβολία" στην πράξη;
Α: Το υλικό διατηρεί τις ηλεκτρικές και μηχανικές του ιδιότητες όταν εκτίθεται σε ακτινοβολία (όπως στο διάστημα ή σε πυρηνικά περιβάλλοντα). Αυτό είναι κρίσιμο για αεροδιαστημικές και αμυντικές εφαρμογές.

Ε: Γιατί δεν εφαρμόστηκε μάσκα συγκόλλησης ή μεταξοτυπία;
Και τα δύο εξαλείφθηκαν για να αποτραπεί οποιαδήποτε πιθανή απώλεια διηλεκτρικού, εκπομπή αερίων ή παρεμβολή στην απόδοση RF—κρίσιμο για ευαίσθητα κυκλώματα μικροκυμάτων.

Ε: Ποια είναι η σημασία των 16 βυσμάτων με σχεδιασμό 1 δικτύου;
Α: Εκτεταμένες δομές γείωσης πιθανότατα δημιουργήθηκαν από τον αριθμό των βυσμάτων, σχηματίζοντας ένα καλά καθορισμένο επίπεδο γείωσης ή θωράκιση για τη μοναδική διαδρομή σήματος.

Ε: Είναι αυτό το υλικό κατάλληλο για διαστημικές εφαρμογές;
Α: Ναι. Η αντοχή στην ακτινοβολία και η χαμηλή εκπομπή αερίων καθιστούν το TP2200 μια εξαιρετική επιλογή για διαστημικά και αεροδιαστημικά περιβάλλοντα.

Τελικές Σκέψεις

Η εξαιρετικά υψηλή διηλεκτρική σταθερά του Wangling TP2200, η κατασκευή χωρίς υαλοΐνες και η αντοχή στην ακτινοβολία το καθιστούν μια εξαιρετική επιλογή για εφαρμογές που απαιτούν ακραία σμίκρυνση. Όταν ο χώρος είναι απόλυτα περιορισμένος και η αξιοπιστία είναι αδιαπραγμάτευτη, αυτό το υλικό αποδίδει.

Έχετε κατά νου μια σμικρυνόμενη κεραία ή ένα αεροδιαστημικό έργο; Θα ήθελα πολύ να το ακούσω.
