TLX-8 50mil παχύ λαμινάτο για αξιόπιστο RF και μικροκυμάτων PCB σχεδιασμούς

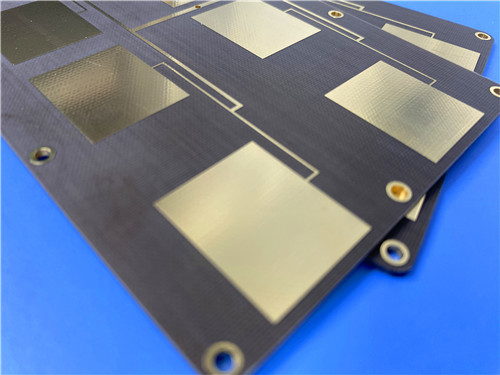

Σήμερα παρουσιάζω μια προσαρμοσμένη πλακέτα PCB κατασκευασμένη από Taconic TLX-8—ένα σύνθετο υλικό από υαλοΐνες PTFE σχεδιασμένο για αξιοπιστία σε ένα ευρύ φάσμα εφαρμογών RF.

Αυτή η προσαρμοσμένη πλακέτα PCB κατασκευάστηκε χρησιμοποιώντας Taconic TLX-8, ένα υλικό κεραιών υψηλού όγκου παραγωγής με διηλεκτρική σταθερά 2,55 και συντελεστή απωλειών 0,0018 στα 10 GHz. Η εξαιρετική του απόδοση PIM (κάτω από -160 dBc), η διαστατική σταθερότητα και η χαμηλή απορρόφηση υγρασίας το καθιστούν ιδανικό για συστήματα ραντάρ, κινητές επικοινωνίες και εξοπλισμό δοκιμών μικροκυμάτων.

Βασικά Σημεία

1. Υλικό: Taconic TLX-8 — σύνθετο υλικό από υαλοΐνες PTFE
2. Βασικό Όφελος: Εξαιρετικές τιμές PIM (< -160 dBc), αυστηρά ελεγχόμενη Dk (2,55 ± 0,04), διαστατική σταθερότητα
3. Μέγεθος Πλακέτας: 45mm x 66,04mm | Πάχος: 1,3mm
4. Κατασκευή: Διπλής όψης, δεν εφαρμόστηκε μάσκα συγκόλλησης σε καμία πλευρά, δεν χρησιμοποιήθηκε μεταξοτυπία
5. Σχεδιασμός: 13 εξαρτήματα, 8 vias, 2 δίκτυα — ένα εστιασμένο κύκλωμα RF
6. Ποιότητα: Επιτεύχθηκε IPC-Class-2 και πραγματοποιήθηκε 100% ηλεκτρικός έλεγχος
7. Η Πρόκληση: Αξιόπιστη Απόδοση σε Απαιτητικά Περιβάλλοντα RF

Απαιτήθηκε από τον πελάτη μας μια πλακέτα RF που θα μπορούσε να προσφέρει σταθερή απόδοση σε ένα εύρος περιβαλλοντικών συνθηκών. Ήταν απαραίτητος ο αυστηρός έλεγχος της διηλεκτρικής σταθεράς, οι χαμηλές απώλειες σήματος και η εξαιρετική απόδοση PIM. Ο σχεδιασμός έπρεπε επίσης να αντέχει τις μηχανικές και θερμικές καταπονήσεις που είναι τυπικές για εφαρμογές ραντάρ, επικοινωνιών και εξοπλισμού δοκιμών.

Επιλέχθηκε το TLX-8, ένα σύνθετο υλικό από υαλοΐνες PTFE από τη σειρά υλικών κεραιών υψηλού όγκου παραγωγής της Taconic. Ορίστε γιατί επιλέχθηκε:

Αυστηρά Ελεγχόμενη Dk (2,55 ± 0,04 στα 10 GHz)
Επιτεύχθηκε ακριβής έλεγχος της διηλεκτρικής σταθεράς, εξασφαλίζοντας προβλέψιμη αντίσταση και σταθερή ηλεκτρική απόδοση σε ολόκληρη την πλακέτα.

Χαμηλός Συντελεστής Απωλειών (0,0018 στα 10 GHz)
Εξασφαλίστηκαν ελάχιστες απώλειες σήματος, καθιστώντας αυτό το υλικό κατάλληλο για ευαίσθητα κυκλώματα μικροκυμάτων.

Εξαιρετική Απόδοση PIM
Επιτεύχθηκαν τιμές PIM κάτω από -160 dBc—μια κρίσιμη απαίτηση για συστήματα επικοινωνιών όπου η παραμόρφωση διαμορφώσεων πρέπει να ελαχιστοποιηθεί.

Διαστατική Σταθερότητα
Επιδείχθηκε εξαιρετική σταθερότητα μέσω δοκιμών ψησίματος και θερμικής καταπόνησης, με ελάχιστη κίνηση τόσο στην κατεύθυνση της μηχανής όσο και στην εγκάρσια κατεύθυνση.

Χαμηλή Απορρόφηση Υγρασίας (0,02%)
Εξασφαλίστηκε ελάχιστη απορρόφηση υγρασίας, αποτρέποντας την απόκλιση της απόδοσης σε υγρά περιβάλλοντα.

Υψηλή Διηλεκτρική Αντοχή (> 45 kV)
Παρέχεται εξαιρετική απόδοση μόνωσης για εφαρμογές υψηλής τάσης.

Βαθμολογία UL 94 V-0
Επιβεβαιώθηκε η αντοχή στη φλόγα για κρίσιμες εφαρμογές ασφαλείας.

Προδιαγραφές Πλακέτας

Στατιστικά Σχεδιασμού

Ο σχεδιασμός 2 δικτύων με μέτριο αριθμό vias υποδεικνύει ένα εστιασμένο υποκύκλωμα RF—πιθανώς ένα φίλτρο, ζεύκτης ή στάδιο ενισχυτή. Ο ισορροπημένος συνδυασμός εξαρτημάτων μέσω οπών και SMT παρέχει τόσο μηχανική αντοχή όσο και συμπαγή δρομολόγηση.

Ηλεκτρικές Ιδιότητες

Διαστατική Σταθερότητα

Συντελεστής Θερμικής Διαστολής (25–260°C)

Θερμική Αποσύνθεση

Χημικές / Φυσικές Ιδιότητες

Γιατί Αυτό Έχει Σημασία: Το TLX-8 προσφέρει αυστηρά ελεγχόμενες ηλεκτρικές ιδιότητες, εξαιρετική διαστατική σταθερότητα και υψηλές θερμοκρασίες θερμικής αποσύνθεσης—καθιστώντας το ιδανικό για απαιτητικές εφαρμογές RF και μικροκυμάτων.

Ιδανικές Εφαρμογές

Συστήματα ραντάρ που απαιτούν αξιόπιστη απόδοση

Υποδομές κινητών επικοινωνιών

Εξοπλισμός δοκιμών μικροκυμάτων

Συσκευές μετάδοσης μικροκυμάτων

Ζεύκτες, διαχωριστές, συνδυαστές, ενισχυτές και κεραίες

Ε: Τι καθιστά το TLX-8 κατάλληλο για εφαρμογές υψηλής αξιοπιστίας;

Α: Το TLX-8 παρέχει αυστηρά ελεγχόμενη Dk, χαμηλή απορρόφηση υγρασίας, εξαιρετική διαστατική σταθερότητα και υψηλή τάση διηλεκτρικής αντοχής.

Ε: Τι είναι το PIM και γιατί έχει σημασία;
Α: Η Παθητική Διαμόρφωση (PIM) είναι παραμόρφωση που δημιουργείται από μη γραμμικότητες σε παθητικά εξαρτήματα. Το χαμηλό PIM (< -160 dBc) είναι κρίσιμο για τα συστήματα επικοινωνιών για την αποφυγή παρεμβολών.

Ε: Γιατί δεν εφαρμόστηκε μάσκα συγκόλλησης;
Α: Η μάσκα συγκόλλησης εισάγει διηλεκτρικές απώλειες και διακύμανση αντίστασης σε υψηλές συχνότητες. Με την αφαίρεσή της, διασφαλίζεται η καθαρότερη δυνατή διαδρομή σήματος RF.

Ε: Ποια είναι η σημασία των δεδομένων διαστατικής σταθερότητας;
Α: Επιδεικνύεται ελάχιστη κίνηση κατά τη διάρκεια δοκιμών ψησίματος και θερμικής καταπόνησης, διασφαλίζοντας ότι οι διαστάσεις του κυκλώματος παραμένουν σταθερές κατά την κατασκευή και τη λειτουργία.

Ε: Πώς χειρίζεται το TLX-8 τις υψηλές θερμοκρασίες;
Α: Αντέχει θερμοκρασίες θερμικής αποσύνθεσης 535°C (2% απώλεια βάρους) και 553°C (5% απώλεια βάρους), καθιστώντας το κατάλληλο για απαιτητικά θερμικά περιβάλλοντα.

Ε: Είναι αυτό το υλικό κατάλληλο για διαστημικές εφαρμογές;
Α: Ναι. Η χαμηλή εκπομπή αερίων και η αντοχή στην ακτινοβολία καθιστούν το TLX-8 εξαιρετική επιλογή για διαστημικά και αεροδιαστημικά περιβάλλοντα.

Τελικές Σκέψεις

Το Taconic TLX-8 προσφέρει αυστηρά ελεγχόμενες ηλεκτρικές ιδιότητες, εξαιρετική διαστατική σταθερότητα και αξιόπιστη απόδοση σε απαιτητικά περιβάλλοντα. Όταν ο σχεδιασμός RF σας απαιτεί σταθερή απόδοση και μακροπρόθεσμη αξιοπιστία, αυτό το υλικό ανταποκρίνεται.

Έχετε κατά νου κάποιο έργο ραντάρ ή μικροκυμάτων; Θα ήθελα πολύ να το ακούσω.
