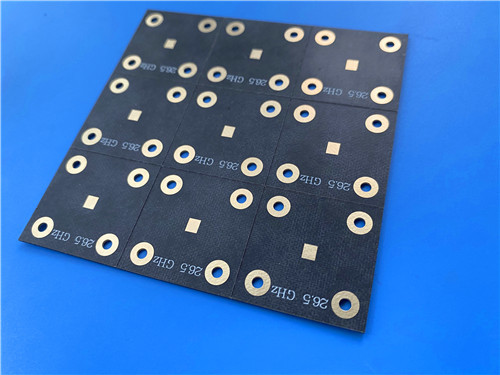

TLX-6 Custom PCB κατασκευασμένο χρησιμοποιώντας Taconic TLX-6 στρωμένο υλικό 3,5mil για υψηλού όγκου Αντένα και ραντάρ εφαρμογές

Σήμερα θα παρουσιάσω ένα προσαρμοσμένο PCB χτισμένο πάνω σεΤακονικό TLX-6Το υλικό για την κεραία υψηλού όγκου έχει σχεδιαστεί για αξιοπιστία σε ακραία περιβάλλοντα.

Αυτό το ειδικό PCB κατασκευάστηκε χρησιμοποιώντας το Taconic TLX-6, ένα πλαστικό υαλοπίνακα από PTFE με χαμηλή και σταθερή διηλεκτρική σταθερά.και εξαιρετικές επιδόσεις PIM (κάτω από -160 dBc) το καθιστούν ιδανικό για συστήματα ραντάρΜε 102 εξαρτήματα και 127 διαδρόμους, είναι η πιο περίπλοκη πλακέτα που έχουμε παρουσιάσει.

Βασικά συμπεράσματα

• Υλικό: Τακονικό TLX-6 ∙ ΠΤΦΕ υαλοπλαστικό
• Βασικά οφέλη: Εξαιρετικές τιμές PIM (< -160 dBc), αντίσταση στην ακτινοβολία, σταθερότητα διαστάσεων
• Μέγεθος σανίδας: 105 χ 98 χιλιοστά.
• Κατασκευή: Διπλής όψης, χωρίς μάσκα συγκόλλησης και στις δύο πλευρές, λευκή μεταξοειδής σελίδα από πάνω
• Σχεδιασμός: 102 εξαρτήματα, 127 διάδρομοι, 2 δίχτυα
• Ποιότητα: IPC-Class-2 με 100% ηλεκτρική δοκιμή
• Η Δύσκολη Δύναμη: Αξιοπιστία σε Εξαιρετικά Περιβάλλοντα

Ο πελάτης μας απαιτούσε μια υψηλής απόδοσης πλακέτα ραδιοσυχνοτήτων για μια εφαρμογή που απαιτούσε εξαιρετική αξιοπιστία σε δύσκολες συνθήκες.έκθεση σε υψηλές θερμοκρασίεςΕπιπλέον, η άριστη απόδοση της παθητικής διαμόρφωσης (PIM) ήταν κρίσιμη.

TLX-6Επιλέχθηκε ένα στρώμα από υαλοπίνακα PTFE από την σειρά υλικών υψηλού όγκου της Taconic.γιατί επιλέχθηκε:

Εξαιρετική απόδοση PIM
Οι τιμές PIM που μετρήθηκαν κάτω από -160 dBc επιτεύχθηκαν, μια κρίσιμη απαίτηση για ευαίσθητα συστήματα επικοινωνίας όπου πρέπει να ελαχιστοποιείται η στρέβλωση διατροποποίησης.

Ανθεκτικότητα στη Ραδιενέργεια και Μικρή Εκπομπή Αερίων
Το υλικό έχει αναγνωριστεί από τη NASA για τα χαμηλά χαρακτηριστικά εκπομπών αερίων, καθιστώντας το κατάλληλο για δορυφορικά και διαστημικά συστήματα.

Εξαιρετικές μηχανικές και θερμικές ιδιότητες
Παρέχεται αντοχή στην έλξη για τα PWB που είναι βιδωμένα σε σκελετούς που βιώνουν υψηλές δονήσεις κατά τη διάρκεια της εκτόξευσης στο διάστημα.

Χαμηλή και σταθερή Dk
Μια αυστηρά ελεγχόμενη διηλεκτρική σταθερά διατηρήθηκε σε ένα ευρύ φάσμα συχνοτήτων, εξασφαλίζοντας συνεπή ηλεκτρική απόδοση.

Διαμετρική σταθερότητα
Επιτεύχθηκε εξαιρετική σταθερότητα διαστάσεων, ακόμη και όταν υποβλήθηκε σε ακραίες διακυμάνσεις θερμοκρασίας κατά τη διάρκεια της πτήσης ή του περιβαλλοντικού ποδηλατισμού.

Χαμηλή απορρόφηση υγρασίας
Διασφαλίστηκε η ελάχιστη απορρόφηση υγρασίας, αποτρέποντας την απόκλιση της απόδοσης σε υγρό περιβάλλον.

Προδιαγραφές του πίνακα

Στατιστικές σχεδιασμού

Το σχέδιο των 2 δικτύων με127 διαδρόμουςδείχνει ένα πολύπλοκοΣύνδεσμος ραδιοσυχνοτήτωνΤο υψηλό αριθμό των συστατικών (102) υποδηλώνει ένα εξελιγμένο υποσύστημα,Πιθανόν μια σειρά κεραυνών ή ένα σύνθετο δίκτυο μικροκυμάτων.

Επιλογές σχεδιασμού: Σκοπός - Κατασκευή για ακραία περιβάλλοντα

Χωρίς μάσκα συγκόλλησης (από τις δύο πλευρές)
Η μάσκα συγκόλλησης εξαλείφθηκε για να αποφευχθεί οποιαδήποτε δυνητική απώλεια διηλεκτρικών ινών ή συμβολή στην αποέλευση αερίων, κρίσιμης σημασίας για τις εφαρμογές του διαστήματος και της αεροδιαστημικής βιομηχανίας.

Λευκή μεταξοειδής οθόνη (μόνο επάνω)
Εφαρμόστηκε λευκή μεταξοειδής οθόνη για να εξασφαλιστεί σαφής αναγνώριση του συστατικού.

Χρυσό φινίρισμα βύθισης
Ο χρυσός βύθισης επιλέχθηκε για να παρέχει μια επίπεδη επιφάνεια που μπορεί να συγκολληθεί με εξαιρετική αντοχή στη διάβρωση.

0.2 χιλιοστόμετρος Υπερ λεπτή κατασκευή
Η εξαιρετικά λεπτή κατασκευή επιτρέπει ελαφριά σχέδια, ένα κρίσιμο πλεονέκτημα για εφαρμογές στον χώρο και την αεροδιαστημική βιομηχανία, όπου κάθε γραμμάριο έχει σημασία.

Σύγκριση: Πώς το TLX-6 συσσωρεύεται

Γιατί έχει σημασία αυτό:Το TLX-6 προσφέρει εξαιρετικές επιδόσεις PIM και αντοχή στην ακτινοβολία, καθιστώντας το ιδανικό για κρίσιμα συστήματα επικοινωνίας και ραντάρ σε ακραία περιβάλλοντα.

Ιδανικές εφαρμογές

• Συστήματα ραντάρ που απαιτούν αξιόπιστες επιδόσεις
• Υποδομή κινητών επικοινωνιών
• Εξοπλισμός δοκιμής μικροκυμάτων
• Συσκευές μετάδοσης μικροκυμάτων
• Συσκευές για την κατασκευή ηλεκτρικών συσσωρευτών, συσσωρευτών, συσσωρευτών και κεραίων

Ε: Τι κάνει το TLX-6 κατάλληλο για διαστημικές εφαρμογές;

Α: Το υλικό παρουσιάζει αντοχή στην ακτινοβολία και χαμηλή εκπομπή αερίων, και έχει αναγνωριστεί από τη NASA για την καταλληλότητά του σε περιβάλλοντα διαστήματος.

Ε: Τι είναι το PIM και γιατί έχει σημασία;
Α: Η παθητική διαμόρφωση (PIM) είναι η στρέβλωση που παράγεται από μη γραμμικές διακυμάνσεις σε παθητικά συστατικά.

Ε: Γιατί υπάρχουν 127 διαδρόμους με μόνο 2 δίχτυα;
Α: Ο υψηλός αριθμός μέσω αντιπροσωπεύει εκτεταμένες δομές γείωσης και προστασίας, δημιουργώντας ένα καλά καθορισμένο επίπεδο εδάφους για τα σήματα ραδιοσυχνοτήτων.

Ε: Τι σημαίνει "υλικό κεραίας μεγάλου όγκου";
Α: Το TLX-6 έχει σχεδιαστεί για την παραγωγή μεγάλου όγκου κεραυνών και συστατικών ραδιοσυχνοτήτων, προσφέροντας συνέπεια και αξιοπιστία σε κλίμακα.

Ε: Πώς χειρίζεται το TLX-6 ακραία περιβάλλοντα;
Α: Το υλικό αντιστέκεται στην έλξη κάτω από δονήσεις, αντέχει υψηλές θερμοκρασίες, διατηρεί τις επιδόσεις σε περιβάλλοντα ακτινοβολίας και παραμένει σταθερό σε ευρεία περιοχή θερμοκρασιών.

Τελικές Σκεφτήριες

Το Taconic TLX-6 προσφέρει εξαιρετικές επιδόσεις PIM, αντοχή στην ακτινοβολία και μηχανική ανθεκτικότητα σε ένα ελαφρύ, εξαιρετικά λεπτό πακέτο.Όταν η εφαρμογή σας απαιτεί αξιοπιστία στα πιο ακραία περιβάλλοντα, αυτό το υλικό παρέχει.

Έχεις κάποιο σχέδιο ραντάρ ή κεραία στο μυαλό σου;
