Δύσκολο TMM10 5.08mm (200mil) στρώμα για High-Dk 9.2 RF και εφαρμογές κεραίας

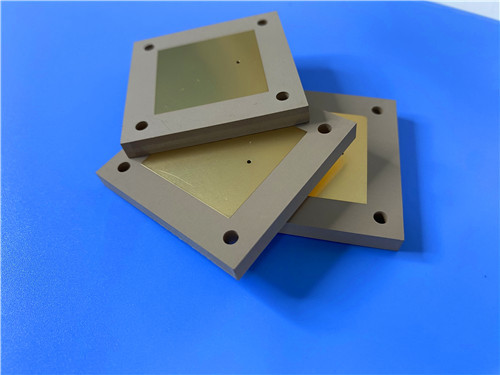

Γεια σας, είμαι η Σάλι.Προσαρμοσμένο PCB χτισμένο στο Rogers TMM10- ένα θερμοανθεκτικό υλικό μικροκυμάτων με υψηλή διηλεκτρική σταθερά 9,20 και έναν ασυνήθιστα παχύ πυρήνα 5,08 mm.

Αυτό το ειδικό PCB κατασκευάστηκε χρησιμοποιώντας το Rogers TMM10, ένα κεραμικό υλικό θερμοστεγούς μικροκυμάτων μεΗ διηλεκτρική σταθερά είναι 9.20Ένα ασυνήθιστα παχύ5.08mm (200mil)Το υψηλό Dk υποστηρίζει συμπαγές γεωμετρία κυκλωμάτων, καθιστώντας αυτό το σχέδιο κατάλληλο για δορυφορικές επικοινωνίες, κεραίες GPS,και δοκιμαστές chip.

Βασικά συμπεράσματα

1. Υλικό: Rogers TMM10 ∙ θερμοθερεπές υλικό μικροκυμάτων γεμάτο κεραμικά (Dk 9.20)
2. Βασικό πλεονέκτημα: υψηλό Dk για τη μικροποίηση κυκλωμάτων, θερμοστεγή σταθερότητα, επιλογή παχιάς πυρήνας
3. Μέγεθος πίνακα: 63,9 χ 48 χιλιοστά. Τελειωμένο πάχος: 5,1 χιλιοστά.
4. Κατασκευή: Διπλής όψεως, χωρίς να χρησιμοποιείται μάσκα συγκόλλησης και στις δύο πλευρές, χωρίς να χρησιμοποιείται μεταξοειδής οθόνη
5. Σχεδιασμός: 26 συστατικά, 13 διάδρομοι, 2 δίκτυα
6. Ποιότητα: πληρούνται οι απαιτήσεις IPC-Class-2 και πραγματοποιούνται 100% ηλεκτρικές δοκιμές

Η πρόκληση: Ένα σχεδιασμό υψηλής θερμοκρασίας με εξαιρετικό πάχος

Ο πελάτης μας χρειαζόταν μια πλακέτα ραδιοσυχνοτήτων που συνδυάζει μια υψηλή διηλεκτρική σταθερά με ένα ασυνήθιστα παχύ υπόστρωμα.Ο πυρήνας 08mm ήταν απαραίτητος για την επίτευξη συγκεκριμένων μηχανικών ή ηλεκτρικών στόχων, είτε για μηχανική ακαμψία είτε για την ακαμψία.Οι τυπικές λεπτές λαμινάντες δεν μπορούσαν να ανταποκριθούν στις απαιτήσεις αυτές.

Επιλέχθηκε το TMM10, ένα θερμοανθεκτικό υλικό μικροκυμάτων που συνδυάζει τα πλεονεκτήματα του PTFE και των κεραμικών υποστρωμάτων.

Υψηλή διηλεκτρική σταθερά (Dk = 9,20 ± 0,230 στα 10 GHz)
Οι συμπαγείς γεωμετρικές κυκλωμάτων επιτρεπόταν από το υψηλό Dk?? a σημαντικό πλεονέκτημα για τα σχεδιαστικά ραδιοσυχνοτήτων με περιορισμένο χώρο.

Μικρή απώλεια (Df = 0,0022 στα 10 GHz)
Διασφαλίστηκε ελάχιστη εξασθένιση του σήματος, κρίσιμη για ευαίσθητα κυκλώματα ραδιοσυχνοτήτων και μικροκυμάτων.

Διαθεσιμότητα πάχους πυρήνα (5.08mm / 200mil)
Το TMM10 είναι διαθέσιμο σε πάχους που κυμαίνονται από 0,0015 έως 0,500 ίντσες, παρέχοντας εξαιρετική ευελιξία σχεδιασμού.

Σταθερότητα θερμοθεραπείας
Η αντοχή στην έλξη και την ψυχρή ροή παρέχεται, σε αντίθεση με τα υλικά PTFE.και η CTE αντιστοιχούσε στο χαλκό (21 ppm/K στους άξονες X/Y) για αξιόπιστες διάτρητες τρύπες με επικάλυψη.

Πλεονεκτήματα της επεξεργασίας
Η επεξεργασία με ναφθανικό νάτριο δεν απαιτήθηκε πριν από την ηλεκτρολόγητη επικάλυψη, απλοποιώντας την κατασκευή.

Αξιόπιστη Σύνδεση
Η θερμοστεγμένη ρητίνη επιτρέπει την αξιόπιστη σύνδεση σύρματος, μια πολύτιμη δυνατότητα για δοκιμαστές τσιπ και εξειδικευμένες συστάσεις RF.

Προδιαγραφές του πίνακα

Το 2-net design υποδεικνύει ένα εστιασμένο υποκύκλωμα ραδιοσυχνοτήτων, πιθανότατα ένα φίλτρο, σύνδεσμο ή δίκτυο τροφοδοσίας κεραίας.Το πάχος 1 mm είναι εξαιρετικά ασυνήθιστο για μια πλακέτα δύο στρωμάτων και υποδηλώνει ειδικές μηχανικές ή ηλεκτρικές απαιτήσεις..

Υλικές Ιδιότητες: Οι Αριθμοί πίσω από το TMM10

Το TMM10 προσφέρει υψηλό Dk σε ένα θερμοστεγές υλικό, επιτρέποντας τόσο τη μικροποίηση των κυκλωμάτων όσο και τη μηχανική σταθερότητα.Ο πυρήνας 08 mm που χρησιμοποιείται εδώ παρέχει εξαιρετική ευελιξία σχεδιασμού.

Το TMM10 και το TMM10i είναι στενά συγγενείς, με το TMM10i να προσφέρει ελαφρώς υψηλότερο Dk. Και τα δύο παρέχουν θερμοεγκατεστημένη σταθερότητα και είναι διαθέσιμα σε παχιά πυρήνα.

Ιδανικές εφαρμογές

1. Δοκιμαστές τσιπ που απαιτούν αξιόπιστη σύνδεση καλωδίου και σταθερή απόδοση
2. Δηλεκτρικοί πόλωση με υψηλή Dk και παχύ υπόστρωμα
3. Συστήματα δορυφορικής επικοινωνίας όπου είναι απαραίτητα συμπαγή και αξιόπιστα κυκλώματα ραδιοσυχνοτήτων
4. Άντενες GPS και κεραίες patch που απαιτούν ακριβή ρύθμιση της αντίστασης

Ε: Γιατί καθορίστηκε ένας πυρήνας τόσο παχύς (5,08 mm);
Α: Ο πάχος του πυρήνα μπορεί να έχει καθοριστεί για τη μηχανική ακαμψία, τα ειδικά χαρακτηριστικά αντίστασης ή τις επιδόσεις της κεραίας.παρέχοντας εξαιρετική ευελιξία σχεδιασμού.

Ε: Τι κάνει το TMM10 διαφορετικό από τα υλικά PTFE;
Α: Το TMM10 είναι ένα θερμοανθεκτικό υλικό, έτσι ώστε να αντιστέκεται στην έλξη και την ψυχρή ροή, σε αντίθεση με το PTFE. Επίσης δεν απαιτεί επεξεργασία με ναφτανικό νάτριο πριν από την επικάλυψη, απλοποιώντας την κατασκευή.

Ε: Γιατί δεν εφαρμόστηκε μάσκα συγκόλλησης ή μεταξοκρέμα;
Α: Και τα δύο εξαλείφθηκαν για να αποφευχθεί τυχόν δυνητική διαλεκτική απώλεια ή παρεμβολή στις επιδόσεις ραδιοσυχνοτήτων, κρίσιμες για ευαίσθητα κυκλώματα μικροκυμάτων.

Ε: Ποια είναι η σημασία του σχεδιασμού των δύο δικτύων;
Α: Ένα σχέδιο 2 δικτύων υποδεικνύει ένα επικεντρωμένο υποκύκλωμα ραδιοσυχνοτήτων, όπως ένα φίλτρο, σύνδεσμο ή δίκτυο τροφοδοσίας κεραίας.

Ε: Είναι το TMM10 κατάλληλο για σύνδεση με σύρμα;
Απάντηση: Ναι. Η θερμοανθεκτική ρητίνη επιτρέπει την αξιόπιστη σύνδεση των συρματόσχοινων, καθιστώντας την πολύτιμη για τους δοκιμαστές τσιπ και τις εξειδικευμένες συστάσεις ραδιοσυχνοτήτων.

Ε: Πώς αντέχει το TMM10 υψηλές θερμοκρασίες;
Α: Αντιστέκεται σε θερμοκρασία αποσύνθεσης 425 °C (TGA) και το CTE ταιριάζει με χαλκό για αξιόπιστες επιχρισμένες τρύπες μέσω θερμικού κύκλου.

Τελικές Σκεφτήριες

Το Rogers TMM10 παρέχει υψηλό Dk, χαμηλή απώλεια και σταθερότητα θερμοθεραπείας σε ένα υλικό που μπορεί να προσδιοριστεί σε ασυνήθιστα παχιά πυρήνα.Όταν ο σχεδιασμός RF σας απαιτεί τόσο συμπαγή γεωμετρία όσο και μηχανική ανθεκτικότητα, αυτό το υλικό παρέχει.

Έχεις κάποιο σχέδιο με υψηλό Dk ή παχύ υπόστρωμα στο μυαλό σου;
