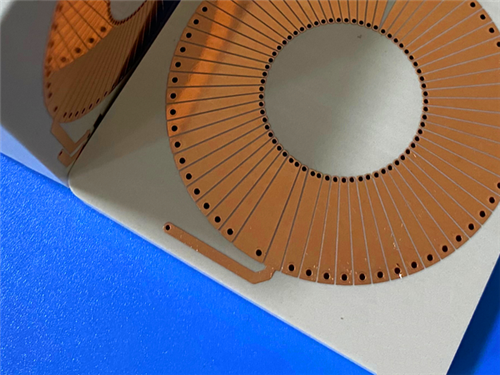

Γεια σας, είμαι η Sally. Σήμερα παρουσιάζω μια προσαρμοσμένη πλακέτα τυπωμένου κυκλώματος (PCB) κατασκευασμένη με Τυπικό PTFE—ένα υπόστρωμα PTFE γεμάτο κεραμικά αεροδιαστημικής ποιότητας—με παχύ πυρήνα 2,03mm (80mil) και φινίρισμα OSP.Αυτή η προσαρμοσμένη πλακέτα PCB κατασκευάστηκε χρησιμοποιώντας το TFA294, ένα υπόστρωμα PTFE γεμάτο κεραμικά χωρίς υαλοΐνες με διηλεκτρική σταθερά 2,94 στα 10 GHz. Καθορίστηκε ένας πυρήνας 80mil (2,03mm), με αποτέλεσμα τελικό πάχος 2,1mm. Εφαρμόστηκε φινίρισμα OSP (Organic Solderability Preservative) αντί για το πιο συνηθισμένο ENIG, διατηρώντας την επιφάνεια του χαλκού γυμνή και οικονομικά αποδοτική. Ο σχεδιασμός 2 δικτύων υποδηλώνει ένα εστιασμένο εξάρτημα RF—πιθανώς για δορυφορικές επικοινωνίες, κεραίες φασικής διάταξης ή συστήματα ραντάρ.

Βασικά Σημεία

Υλικό: TFA294 — PTFE γεμάτο κεραμικά, χωρίς υαλοΐνες (Dk 2,94)

1. Βασικό Όφελος: Εξαιρετική σταθερότητα συχνότητας, ελάχιστη διηλεκτρική απώλεια, αξιοπιστία αεροδιαστημικής ποιότητας
2. Μέγεθος Πλακέτας: 49mm x 90,3mm | Τελικό Πάχος: 2,1mm (πυρήνας 80mil)
3. Κατασκευή: Διπλής όψης, δεν εφαρμόστηκε μάσκα συγκόλλησης σε καμία πλευρά, δεν χρησιμοποιήθηκε μεταξοτυπία
4. Επιφανειακό Φινίρισμα: OSP — μια εναλλακτική λύση γυμνού χαλκού, οικονομικά αποδοτική σε σχέση με το ENIG
5. Σχεδιασμός: 16 εξαρτήματα, 7 vias, 2 δίκτυα — ένα εστιασμένο κύκλωμα RF
6. Ποιότητα: Επιτεύχθηκε IPC-Class-2 και πραγματοποιήθηκε 100% ηλεκτρικός έλεγχος
7. Απαιτήθηκε από τον πελάτη μας μια πλακέτα RF που συνδύαζε έναν παχύ υπόστρωμα 80mil με ένα φινίρισμα OSP γυμνού χαλκού. Το πάχος πιθανώς καθορίστηκε για μηχανική ακαμψία ή συγκεκριμένα ηλεκτρικά χαρακτηριστικά, ενώ το φινίρισμα OSP επιλέχθηκε για οικονομική αποδοτικότητα και για να αποφευχθούν τα πρόσθετα μεταλλικά στρώματα του ENIG. Η εφαρμογή απαιτούσε αξιοπιστία αεροδιαστημικής ποιότητας με ελάχιστη διηλεκτρική απώλεια.

Το TFA294 επιλέχθηκε από τη σειρά TFA. Ορίστε γιατί επιλέχθηκε:

Κατασκευή χωρίς υαλοΐνες

Το διηλεκτρικό στρώμα αποτελούνταν από ρητίνη PTFE και ομοιόμορφα διασκορπισμένα νανο-κεραμικά—δεν χρησιμοποιήθηκε ύφασμα από υαλοΐνες. Αυτό εξάλειψε το "φαινόμενο υαλοΐνας", όπου τα μοτίβα ύφανσης προκαλούν μικροσκοπικές διακυμάνσεις Dk που υποβαθμίζουν την ακεραιότητα του σήματος σε υψηλές συχνότητες.
Χαμηλό και Σταθερό Dk (2,94 στα 10 GHz)

Επιτεύχθηκε εξαιρετική σταθερότητα συχνότητας, με ελάχιστη διακύμανση σε όλο το εύρος λειτουργίας. Η χαμηλή TCDK των -5 ppm/°C εξασφάλισε σταθερή απόδοση από -55°C έως 150°C.
Εξαιρετικά Χαμηλή Απώλεια (Df = 0,0010 στα 10 GHz και 20 GHz)

Εξασφαλίστηκε ελάχιστη εξασθένηση σήματος—ακόμη και στα 40 GHz, ο συντελεστής διάχυσης παρέμεινε μόλις 0,0012.
Ελαχιστοποιημένη Ανισοτροπία

Η ανισοτροπία X/Y/Z ελαχιστοποιήθηκε και η CTE (18 ppm/°C στους άξονες X/Y) ταίριαζε στενά με το φύλλο χαλκού για αξιόπιστες επιχαλκωμένες οπές.
Χαμηλή Απορρόφηση Υγρασίας (0,03%)

Αποτράπηκε η μετατόπιση της απόδοσης σε υγρά περιβάλλοντα.
Βαθμολογία UL 94-V0

Επιβεβαιώθηκε η αντοχή στη φωτιά για κρίσιμες εφαρμογές ασφαλείας.
Προδιαγραφές Πλακέτας

Χαρακτηριστικό

Μετρική

Επιφανειακό Φινίρισμα OSP

Το OSP επιλέχθηκε ως οικονομικά αποδοτικό φινίρισμα γυμνού χαλκού. Σε αντίθεση με το ENIG, δεν εφαρμόστηκαν στρώματα νικελίου ή χρυσού, διατηρώντας την επιφάνεια απλή και αποφεύγοντας τυχόν πιθανές μαγνητικές ή απωλικές συνεισφορές από πρόσθετα μέταλλα. Το OSP προστατεύει τον χαλκό κατά την αποθήκευση και τη συγκόλληση, ενώ αφήνει την επιφάνεια ουσιαστικά γυμνή.

Χωρίς Μάσκα Συγκόλλησης (Και στις δύο πλευρές)

Η μάσκα συγκόλλησης εξαλείφθηκε για να αποφευχθεί οποιαδήποτε πιθανή διηλεκτρική απώλεια ή διακύμανση σύνθετης αντίστασης σε μικροκυματικές συχνότητες.
Χωρίς Μεταξοτυπία

Η μεταξοτυπία παραλείφθηκε για να διατηρηθεί η πλακέτα καθαρή και να βελτιστοποιηθεί η απόδοση RF.
Πυρήνας πάχους 80mil

Ο παχύς πυρήνας καθορίστηκε για μηχανική ακαμψία ή συγκεκριμένα ηλεκτρικά χαρακτηριστικά—το TFA294 διατίθεται σε διάφορα πάχη για να καλύψει ποικίλες ανάγκες σχεδιασμού.
Ιδιότητες TFA294

Ιδιότητα

Το TFA294 προσφέρει εξαιρετική απόδοση απώλειας που παραμένει σταθερή ακόμη και στα 40 GHz, με TCDK μόλις -5 ppm/°C. Η κατασκευή του χωρίς υαλοΐνες εξασφαλίζει ανώτερη ομοιομορφία Dk σε σύγκριση με τα υφασμένα υλικά PTFE.Σύγκριση: Πώς Συγκρίνεται το TFA294

Ιδιότητα

Το TFA294 παρέχει εξαιρετικά χαμηλή και σταθερή απώλεια σε ένα ευρύ φάσμα συχνοτήτων, με ελάχιστη ανισοτροπία και εξαιρετική θερμική σταθερότητα—ιδανικό για αεροδιαστημικές και εφαρμογές υψηλής συχνότητας.Ιδανικές Εφαρμογές

Με τη χαμηλή απώλεια, το σταθερό Dk και την αξιοπιστία αεροδιαστημικής ποιότητας, αυτός ο σχεδιασμός είναι ειδικά κατασκευασμένος για:

Αεροδιαστημικός εξοπλισμός, διάστημα, εξοπλισμός καμπίνας και αεροσκάφη

1. Μικροκύματα, κεραίες και κεραίες ευαίσθητες στη φάση
2. Ραντάρ έγκαιρης προειδοποίησης και αερομεταφερόμενα ραντάρ
3. Κεραίες φασικής διάταξης και δίκτυα διαμόρφωσης δέσμης
4. Δορυφορικές επικοινωνίες και πλοήγηση
5. Ενισχυτές ισχύος
6. Ε: Γιατί επιλέχθηκε το OSP αντί για το ENIG;

Α: Το OSP επιλέχθηκε για οικονομική αποδοτικότητα και για να διατηρηθεί η επιφάνεια του χαλκού ουσιαστικά γυμνή. Δεν εφαρμόστηκαν στρώματα νικελίου ή χρυσού, αποφεύγοντας τυχόν πιθανές μαγνητικές ή απωλικές συνεισφορές από πρόσθετα μέταλλα.
Ε: Γιατί καθορίστηκε ένας πυρήνας 80mil (2,03mm);

Α: Ο παχύς πυρήνας πιθανώς καθορίστηκε για μηχανική ακαμψία ή συγκεκριμένα ηλεκτρικά χαρακτηριστικά. Το TFA294 διατίθεται σε διάφορα πάχη για να καλύψει ποικίλες ανάγκες σχεδιασμού.
Ε: Τι κάνει το TFA294 διαφορετικό από το τυπικό PTFE;

Α: Το TFA294 δεν χρησιμοποιεί ενίσχυση υαλοΐνας—το διηλεκτρικό αποτελείται από ρητίνη PTFE και νανο-κεραμικά. Αυτό εξαλείφει το φαινόμενο υαλοΐνας και παρέχει ανώτερη ομοιομορφία Dk και σταθερότητα συχνότητας.
Ε: Πώς αποδίδει το TFA294 σε υψηλότερες συχνότητες;

Α: Εξαιρετικά. Ο συντελεστής διάχυσης παραμένει στο 0,0010 ακόμη και στα 20 GHz και αυξάνεται μόνο στο 0,0012 στα 40 GHz, με TCDK μόλις -5 ppm/°C.
Ε: Γιατί δεν εφαρμόστηκε μάσκα συγκόλλησης ή μεταξοτυπία;

Α: Και τα δύο εξαλείφθηκαν για να αποφευχθεί οποιαδήποτε πιθανή διηλεκτρική απώλεια ή παρεμβολή στην απόδοση RF—κρίσιμο για ευαίσθητα μικροκυματικά κυκλώματα.
Ε: Είναι αυτό το υλικό κατάλληλο για εφαρμογές στο διάστημα;

Α: Ναι. Το TFA294 περιγράφεται ως υλικό αεροδιαστημικής ποιότητας με χαμηλή απορρόφηση υγρασίας και βαθμολογία UL 94-V0, καθιστώντας το κατάλληλο για περιβάλλοντα διαστήματος και αεροδιαστημικής.
Τελικές Σκέψεις

Το TFA294 προσφέρει εξαιρετική απόδοση χαμηλής απώλειας σε ένα ευρύ φάσμα συχνοτήτων, με κατασκευή χωρίς υαλοΐνες που εξασφαλίζει ανώτερη συνέπεια σήματος. Σε συνδυασμό με το οικονομικά αποδοτικό φινίρισμα OSP και τον παχύ πυρήνα 80mil, αυτή η πλακέτα είναι ειδικά κατασκευασμένη για απαιτητικές αεροδιαστημικές και RF εφαρμογές.

Έχετε στο μυαλό σας ένα αεροδιαστημικό έργο υψηλής συχνότητας; Θα ήθελα πολύ να το ακούσω.
