Λαμινάτο CuClad 250 χαμηλής απώλειας για ευαίσθητα κυκλώματα μικροκυμάτων: συνθετικό υφασμένο από ίνες γυαλιού και PTFE

Γεια σας, είμαι η Sally. Σήμερα παρουσιάζω μια προσαρμοσμένη πλακέτα PCB που αντιμετωπίζει μια κρίσιμη ανάγκη στο σχεδιασμό μικροκυμάτων: ελαχιστοποίηση της απώλειας σήματος, διατηρώντας παράλληλα αυστηρό έλεγχο της διηλεκτρικής σταθεράς.

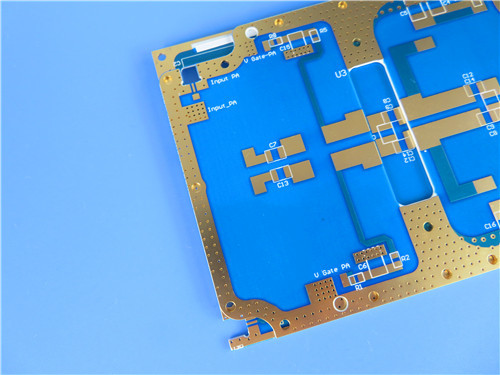

Αυτή η προσαρμοσμένη πλακέτα PCB χρησιμοποιεί Rogers CuClad 250, ένα σύνθετο υλικό από PTFE με υαλοΐνες υφασμένες σε σταυρωτή διάταξη, με χαμηλή διηλεκτρική σταθερά 2.40–2.55. Οι ισορροπημένες μηχανικές και ηλεκτρικές του ιδιότητες το καθιστούν ιδανικό για ευαίσθητα κυκλώματα RF όπως LNA, φίλτρα και συστήματα ραντάρ, όπου η ακεραιότητα του σήματος είναι υψίστης σημασίας.

Βασικά Σημεία

• Υλικό: Σύνθετο υλικό PTFE Rogers CuClad 250 σε σταυρωτή διάταξη
• Βασικό Όφελος: Χαμηλή Dk επιτρέπει ευρύτερα πλάτη γραμμής για χαμηλότερη απώλεια εισαγωγής
• Μέγεθος πλακέτας: 48.6mm x 76.9mm, πάχος 0.4mm (εξαιρετικά λεπτό)
• Κατασκευή: Διπλής όψης με μπλε μάσκα συγκόλλησης μόνο στην επάνω πλευρά, λευκή μεταξοτυπία μόνο στην επάνω πλευρά
• Ειδικό Χαρακτηριστικό: Κατασκευή με υαλοΐνες σε σταυρωτή διάταξη για ισορροπημένες ιδιότητες
• Ποιότητα: IPC-Class-2 με 100% ηλεκτρικό έλεγχο

Η Πρόκληση: Η Ευαισθησία Απαιτεί Ακρίβεια

Ο πελάτης μας χρειαζόταν μια συμπαγή πλακέτα RF για ευαίσθητες εφαρμογές μικροκυμάτων—σκεφτείτε LNA, φίλτρα και μπροστινά στάδια ραντάρ. Ο σχεδιασμός απαιτούσε εξαιρετικά χαμηλή απώλεια σήματος και αυστηρό έλεγχο της διηλεκτρικής σταθεράς. Τα τυπικά υλικά δεν μπορούσαν να παρέχουν τη συνέπεια που απαιτείται για αυτά τα κρίσιμα κυκλώματα.

Rogers CuClad 250

Επιλέξαμε το Rogers CuClad 250, ένα σύνθετο υλικό από PTFE με υαλοΐνες υφασμένες σε σταυρωτή διάταξη. Ορίστε γιατί ήταν η τέλεια επιλογή:

Χαμηλή Διηλεκτρική Σταθερά (Dk = 2.40–2.55 στα 10 GHz)
Η χαμηλή Dk επιτρέπει ευρύτερα πλάτη γραμμής, τα οποία μειώνουν άμεσα την απώλεια εισαγωγής. Για ευαίσθητα κυκλώματα RF, κάθε κλάσμα του dB έχει σημασία.

Κατασκευή σε Σταυρωτή Διάταξη
Σε αντίθεση με τα τυπικά υφασμένα φύλλα γυαλιού, το CuClad 250 χρησιμοποιεί εναλλασσόμενες στρώσεις προσανατολισμένες 90 μοίρες η μία ως προς την άλλη. Αυτός ο σχεδιασμός σε σταυρωτή διάταξη παρέχει ισορροπημένες ηλεκτρικές και μηχανικές ιδιότητες τόσο στην κατεύθυνση X όσο και στην Y—ανώτερο από συγκρίσιμα φύλλα ενισχυμένα χωρίς ύφανση.

Εξαιρετικά Χαρακτηριστικά Απώλειας (Df = 0.0017 στα 10 GHz)
Ο χαμηλός συντελεστής διάχυσης εξασφαλίζει ελάχιστη εξασθένηση σήματος, κρίσιμο για εφαρμογές υψηλής συχνότητας.

Χαμηλή Εκπομπή Αερίων Κατάλληλη για Διαστημικές Εφαρμογές
Με Συνολική Απώλεια Μάζας μόλις 0.01%, Συλλεγόμενη Συμπυκνώσιμη Εξατμιζόμενη Ύλη 0.0%, και μηδενική Επαναρρόφηση Υδρατμών, αυτό το υλικό πληροί τις αυστηρές απαιτήσεις εκπομπής αερίων για αεροδιαστημικές εφαρμογές.

Ισχυρή Αντοχή Ξεκόλλησης (14 lbs/in)
Η υψηλή αναλογία PTFE προς γυαλί παρέχει εξαιρετική πρόσφυση χαλκού, διατηρώντας παράλληλα τα ηλεκτρικά οφέλη του PTFE.

Προδιαγραφές Πλακέτας

Στατιστικά Σχεδιασμού

Ο σχεδιασμός 2 δικτύων επιβεβαιώνει ότι πρόκειται για ένα εξειδικευμένο υποκύκλωμα RF. Ο συνδυασμός εξαρτημάτων διάτρητων οπών και SMT παρέχει μηχανική αντοχή όπου χρειάζεται, επιτρέποντας παράλληλα συμπαγή δρομολόγηση. Η εξαιρετικά λεπτή κατασκευή 0.4mm είναι ιδιαίτερα πολύτιμη για εφαρμογές με περιορισμένο χώρο.

Μπλε Μάσκα Συγκόλλησης (Μόνο Επάνω)

Η επάνω στρώση διαθέτει μπλε μάσκα συγκόλλησης για προστασία των εξαρτημάτων, ενώ η κάτω παραμένει γυμνή για βέλτιστη απόδοση RF. Το μπλε χρώμα βοηθά επίσης στην οπτική επιθεώρηση και προσθέτει μια διακριτική αισθητική.

Λευκή Μεταξοτυπία (Μόνο Επάνω)
Η σαφής αναγνώριση των εξαρτημάτων στην επάνω πλευρά απλοποιεί τη συναρμολόγηση και την αντιμετώπιση προβλημάτων.

Επιφανειακή Επεξεργασία Εμβάπτισης σε Χρυσό
Παρέχει μια επίπεδη, συγκολλήσιμη επιφάνεια με εξαιρετική αντοχή στη διάβρωση—ιδανική για εξαρτήματα SMT λεπτού βήματος.

Χωρίς Τυφλά Vias
Όλες οι διασυνδέσεις είναι μέσω vias διάτρητων οπών, απλοποιώντας την κατασκευή και μειώνοντας το κόστος, διατηρώντας παράλληλα την αξιοπιστία.

Σύγκριση: Πώς Συγκρίνεται το CuClad 250

Γιατί Αυτό Έχει Σημασία: Το CuClad 250 προσφέρει τη χαμηλότερη Dk σε αυτή τη σύγκριση, επιτρέποντας ευρύτερα πλάτη γραμμής και χαμηλότερη απώλεια εισαγωγής. Η κατασκευή του σε σταυρωτή διάταξη παρέχει ανώτερη ομοιομορφία Dk και ισορροπημένες μηχανικές ιδιότητες σε σύγκριση με το τυπικό υφασμένο PTFE. Τα εξαιρετικά χαρακτηριστικά εκπομπής αερίων το καθιστούν έτοιμο για το διάστημα.

Ιδανικές Εφαρμογές

Με τη χαμηλή απώλεια, τις ισορροπημένες ιδιότητες και την εξαιρετική απόδοση εκπομπής αερίων, αυτός ο σχεδιασμός είναι ειδικά κατασκευασμένος για:

• Συστήματα ραντάρ
• Ηλεκτρονικά αντίμετρα
• Ηλεκτρονικά μέτρα υποστήριξης
• Εξαρτήματα μικροκυμάτων, συμπεριλαμβανομένων LNA, φίλτρων και ζευκτών
• Κυκλώματα ευαίσθητα στην Dk που απαιτούν αυστηρό έλεγχο ανοχής

Ε: Τι είναι η κατασκευή "σταυρωτής διάταξης" και γιατί έχει σημασία;
Α: Σταυρωτή διάταξη σημαίνει ότι οι εναλλασσόμενες στρώσεις υαλοϊνών είναι προσανατολισμένες 90 μοίρες η μία ως προς την άλλη. Αυτό παρέχει ισορροπημένες ηλεκτρικές και μηχανικές ιδιότητες τόσο στην κατεύθυνση X όσο και στην Y, με αποτέλεσμα καλύτερη ομοιομορφία Dk και διαστατική σταθερότητα.

Ε: Γιατί η χαμηλή Dk είναι επωφελής για τα κυκλώματα RF;
Α: Η χαμηλότερη Dk επιτρέπει ευρύτερα πλάτη γραμμής για μια δεδομένη αντίσταση, γεγονός που μειώνει τις απώλειες αγωγού (απώλεια εισαγωγής). Είναι ιδιαίτερα σημαντικό για ευαίσθητες αλυσίδες λήψης όπως τα LNA.

Ε: Τι καθιστά αυτό το υλικό κατάλληλο για διαστημικές εφαρμογές;
Α: Το CuClad 250 παρουσιάζει εξαιρετικά χαμηλή εκπομπή αερίων (TML 0.01%, CVCM 0.0%, WVR 0%), πληρώντας τις αυστηρές αεροδιαστημικές απαιτήσεις για υλικά που χρησιμοποιούνται σε περιβάλλοντα κενού.

Ε: Γιατί να χρησιμοποιήσετε μπλε μάσκα συγκόλλησης;
Α: Το μπλε είναι μια τυπική επιλογή χρώματος που παρέχει καλή αντίθεση για οπτική επιθεώρηση. Σε αυτόν τον σχεδιασμό, βοηθά επίσης στη διάκριση αυτής της πλακέτας από άλλες σε ένα σύστημα πολλαπλών πλακετών.

Ε: Γιατί να αφήσετε την κάτω στρώση γυμνή;
Α: Η αφαίρεση της μάσκας συγκόλλησης από την κάτω στρώση εξαλείφει οποιαδήποτε συμβολή απώλειας διηλεκτρικού από το υλικό της μάσκας, βελτιστοποιώντας την απόδοση RF σε αυτή την πλευρά.

Ε: Είναι αυτό το υλικό εύκολο στην επεξεργασία;
Α: Ναι. Το CuClad 250 μπορεί να επεξεργαστεί χρησιμοποιώντας τυπικές τεχνικές κατασκευής PTFE και προσφέρει εξαιρετική αντοχή ξεκόλλησης για αξιόπιστη πρόσφυση χαλκού.

Τελικές Σκέψεις

Η χαμηλή Dk του CuClad 250, η κατασκευή σε σταυρωτή διάταξη και τα εξαιρετικά χαρακτηριστικά εκπομπής αερίων το καθιστούν μια εξαιρετική επιλογή για ευαίσθητες εφαρμογές μικροκυμάτων. Είτε σχεδιάζετε μπροστινά στάδια ραντάρ, LNA ή συστήματα RF εγκεκριμένα για το διάστημα, αυτό το υλικό προσφέρει τη συνέπεια και την απόδοση που χρειάζεστε.

Έχετε κατά νου ένα ευαίσθητο έργο RF; Θα ήθελα πολύ να το ακούσω.
