Υλικό πλαστικοποίησης High-Dk TMM13i για κατασκευή PCB για συμπαγείς, υψηλής απόδοσης κυκλώματα RF

Μελέτη περιπτώσεων προσαρμοσμένων PCB: High-Dk TMM13i για συμπαγή κυκλώματα ραδιοσυχνότητας υψηλών επιδόσεων

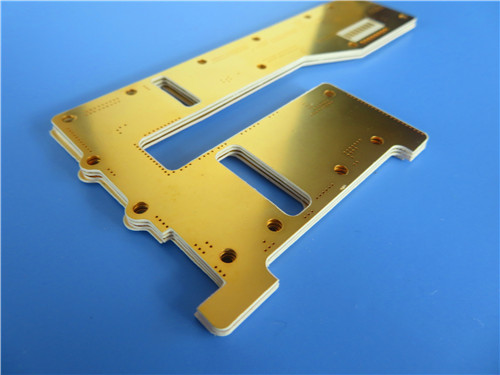

Σήμερα θα σας παρουσιάσω ένα προσαρμοσμένο PCB που αξιοποιεί το Rogers TMM13i, ένα υψηλής διηλεκτρικής σταθερότητας θερμοεπιθετικό υλικό μικροκυμάτων για απαιτητικές εφαρμογές ραδιοκυμάτων και δορυφορικής επικοινωνίας.

Αυτό...Προσαρμοσμένο PCB χρησιμοποιεί Rogers TMM13i,ένα ισοτροπικό θερμοστεγές κεραμικό υλικό γεμάτο μικροκύματα μεΗ διηλεκτρική σταθερά είναι 12.85Το υψηλό Dk του επιτρέπει σημαντική μικροποίηση κυκλωμάτων, διατηρώντας χαμηλή απώλεια (Df 0,0019), καθιστώντας τον ιδανικό για συμπαγή φίλτρα, ζεύγη,και δορυφορικά συστήματα επικοινωνίας όπου το διάστημα είναι κρίσιμο.

Βασικά συμπεράσματα

• Υλικό: Ροζέρς TMM13i θερμοσυσκευασμένο με κεραμική (Dk 12.85)
• Βασικό πλεονέκτημα: Η υψηλή Dk επιτρέπει την ακραία μικροποίηση κυκλωμάτων
• Μέγεθος του πίνακα: 89,65 mm x 45,27 mm
• Κατασκευή: Διπλής όψης χωρίς μάσκα συγκόλλησης ή μεταξοειδή σελίδα και στις δύο πλευρές
• Ειδικό χαρακτηριστικό: Ισοτροπική διηλεκτρική σταθερά για σταθερή απόδοση
• Ποιότητα: IPC-Class-2 με 100% ηλεκτρική δοκιμή

Η Δύσκολη Δύναμη: Μικροσκοπία Χωρίς Συμβιβασμούς

Ο πελάτης μας χρειαζόταν μια συμπαγή πλακέτα RF που θα μπορούσε να προσφέρει εξαιρετική ηλεκτρική απόδοση σε ένα πολύ μικρό αποτύπωμα.ή δορυφορική μονάδα επικοινωνίας απαιτείται σημαντική μείωση του μεγέθους κύκλου χωρίς να θυσιάζεται η ακεραιότητα του σήματοςΤα τυποποιημένα υλικά ραδιοσυχνοτήτων με χαμηλότερο Dk δεν μπορούσαν να επιτύχουν την απαιτούμενη μικροπλαστική.

Rogers TMM13i

Επιλέξαμε το Ρότζερς TMM13i, ένα θερμοανθεκτικό κεραμικό υλικό γεμάτο μικροκύματα.

Ορίστε γιατί:

Υψηλή διηλεκτρική σταθερά (Dk = 12,85 ± 0,35 στα 10 GHz)
Το Dk περίπου 13 επιτρέπει σημαντικά μικρότερες γεωμετρίες κυκλωμάτωνκαι τα φίλτρα μπορούν να μειωθούν δραματικά σε μέγεθος σε σύγκριση με υλικά χαμηλότερης Dk.

Για τα συμπαγή ραδιοφωνικά σχέδια, αυτό είναι ένα παιχνίδι-μεταλλακτική.

Χαμηλή απώλεια (Df = 0,0019 στα 10 GHz)
Παρά το υψηλό Dk, το TMM13i διατηρεί χαμηλό συντελεστή διάσπασης, εξασφαλίζοντας ελάχιστη εξασθένιση του σήματος.

Ισοτροπική διηλεκτρική σταθερά
Σε αντίθεση με ορισμένα ανιστροπικά υλικά, το TMM13i παρέχει σταθερή ηλεκτρική απόδοση σε όλες τις κατευθύνσεις, κρίσιμη για την προβλέψιμη συμπεριφορά του κυκλώματος.

Σταθερότητα θερμοθεραπείας
Το υλικό είναι ανθεκτικό στην έλξη και την ψυχρή ροή, διατηρώντας τη σταθερότητα των διαστάσεων με την πάροδο του χρόνου.διασφάλιση αξιόπιστων τρυπών διάσωσης με θέρμανση.

Πλεονεκτήματα της επεξεργασίας
Δεν απαιτείται επεξεργασία με ναφθανικό νάτριο πριν από την ηλεκτρολόγητη επικάλυψη, απλοποιώντας την κατασκευή.

Προδιαγραφές του πίνακα

Στατιστικές σχεδιασμού

Ο σχεδιασμός των δύο δικτύων επιβεβαιώνει ότι πρόκειται για ένα εξειδικευμένο υποκύκλωμα ραδιοσυχνοτήτων.Τα 32 εξαρτήματα με 54 πλακέτες υποδεικνύουν ένα μείγμα εξαρτημάτων διατρυπής και SMT τόσο για τη μηχανική αντοχή όσο και για την συμπαγή διαδρομή.

Επιλογές σχεδιασμού: Σκοπός κατασκευής για RF

Χωρίς μάσκα συγκόλλησης (από τις δύο πλευρές)
Η πλήρης απουσία μάσκας συγκόλλησης είναι μια σκόπιμη επιλογή για σχέδια υψηλής συχνότητας.Η μάσκα συγκόλλησης έχει τις δικές της διηλεκτρικές ιδιότητες που μπορούν να εισαγάγουν απώλεια σήματος και μεταβολή αντίστασης σε συχνότητες μικροκυμάτωνΜε την αφαίρεσή του, το σήμα αλληλεπιδρά μόνο με το υπόστρωμα TMM13i και ίχνη χαλκού.

Λευκή μεταξοειδής οθόνη (μόνο επάνω)
Η σαφής ταυτοποίηση των εξαρτημάτων στην επάνω πλευρά βοηθά στη συναρμολόγηση και την αντιμετώπιση προβλημάτων, ενώ το γυμνό κάτω στρώμα διατηρεί καθαρή την πορεία RF.

Χρυσό φινίρισμα βύθισης
Παρέχει επίπεδη, συγκολλητή επιφάνεια με εξαιρετική αντοχή στη διάβρωση.

Δεν υπάρχουν τυφλοί δρόμοι
Όλες οι διασυνδέσεις είναι διαδρόμους διατρητών, απλοποιώντας την κατασκευή και μειώνοντας το κόστος.

Σύγκριση: Πώς το TMM13i συσσωρεύεται

Γιατί έχει σημασία αυτό:Το TMM13i προσφέρει ένα από ταυψηλότερη DkΗ θερμοστεγνή κατασκευή του παρέχει ανώτερη μηχανική σταθερότητα σε σύγκριση με εναλλακτικές μορφές PTFE.

Ιδανικές εφαρμογές

• Φίλτρα και ζεύγματα που απαιτούν συμπαγή γεωμετρία
• Συστήματα δορυφορικής επικοινωνίας με αυστηρούς περιορισμούς χώρου
• Συστήματα ραδιοσυχνοτήτων και μικροκυμάτων όπου η μικροποίηση είναι κρίσιμη
• Μηχανές και συσκευές για την κατασκευή ηλεκτρικών συσκευών
• Τεστ τσιπ που απαιτούν σταθερή και αξιόπιστη απόδοση

Ε: Γιατί να επιλέξετε το TMM13i αντί του TMM10i ή άλλων υλικών υψηλής Dk;
Α: Το TMM13i προσφέρει το υψηλότερο Dk (12,85) στη σειρά TMM, επιτρέποντας την πιο επιθετική μικρογραφία κυκλωμάτων.

Ε: Τι σημαίνει "ισοτροπικό" και γιατί έχει σημασία;
Α: Ισοτρόπιο σημαίνει ότι η διηλεκτρική σταθερά είναι η ίδια σε όλες τις κατευθύνσεις.απλούστευση του σχεδιασμού και βελτίωση της προβλεψιμότητας.

Ε: Γιατί δεν υπάρχει μάσκα συγκόλλησης και στις δύο πλευρές;
Α: Η μάσκα συγκόλλησης εισάγει διηλεκτρικές απώλειες και μεταβολές παρεμπόδισης σε υψηλές συχνότητες.

Ε: Ποια είναι η σημασία των 38 οδών με μόνο 2 δίχτυα;
Α: Ο υψηλός αριθμός μέσω υποδηλώνει εκτεταμένες δομές γείωσης και προστασίας, πιθανότατα δημιουργώντας ένα καλά καθορισμένο επίπεδο εδάφους ή προστατευμένες γραμμές μετάδοσης για ευαίσθητα σήματα RF.

Ε: Είναι εύκολο να επεξεργαστεί το TMM13i;
Α: Ναι. Σε αντίθεση με τα υλικά PTFE, το TMM13i δεν απαιτεί επεξεργασία με ναφθανάτη νατρίου πριν από την επικάλυψη.

Τελικές Σκεφτήριες

Η εξαιρετικά υψηλή διηλεκτρική σταθερά του TMM13i επιτρέπει την πιο επιθετική μικρογραφία κυκλωμάτων, διατηρώντας παράλληλα εξαιρετικές επιδόσεις ραδιοσυχνοτήτων.Σε συνδυασμό με τη θερμοθεραπεία του και τα αξιόπιστα χαρακτηριστικά επεξεργασίας, είναι μια εξαιρετική επιλογή για απαιτητικές εφαρμογές RF όπου ο χώρος είναι σε απόλυτο πριμο.

Έχεις ένα μικρό έργο ραδιοσυχνοτήτων που χρειάζεται ακραία μικροποίηση;
