Υψηλής Δείκτης Διάθλασης TMM10i για Συμπαγείς Σχεδιάσεις RF

Μελέτη περιπτώσεων Custom PCB: High-Dk TMM10i για συμπαγείς σχεδιασμούς RF

Γεια σας, είμαι η Σάλι. Σήμερα παρουσιάζω ένα προσαρμοσμένο PCB που αντιμετωπίζει μια κοινή πρόκληση σχεδιασμού ραδιοσυχνοτήτων: τοποθέτηση κυκλωμάτων υψηλής απόδοσης σε ένα συμπαγές χώρο.

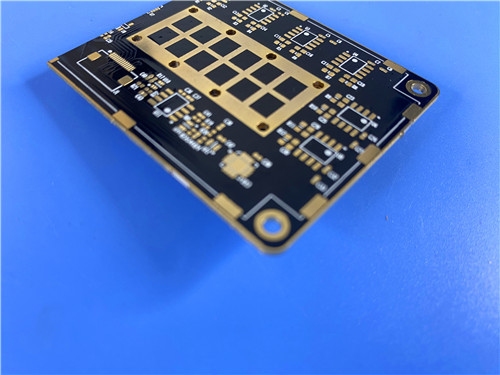

Αυτό το προσαρμοσμένο PCB χρησιμοποιεί το Rogers TMM10i, ένα υλικό μικροκυμάτων υψηλής διηλεκτρικής σταθερότητας (Dk 9.80), για να επιτύχει σημαντική μείωση του μεγέθους της πλακέτας διατηρώντας άριστη απόδοση RF.Είναι ιδανικό για συμπαγή δορυφορική επικοινωνία., GPS, και εφαρμογές φίλτρου όπου ο χώρος είναι σε πριμοδότηση.

Βασικά συμπεράσματα

Υλικό: Ροτζερς TMM10i κεραμικό θερμοσυσκευασμένο με Dk 9.80

Βασικό πλεονέκτημα: Το υψηλό Dk επιτρέπει μικρότερες γεωμετρίες κυκλωμάτων

Μέγεθος του πίνακα: 104,8 mm x 99,01 mm, πάχος 0,8 mm

Κατασκευή: Διπλής όψεως με μαύρη μάσκα συγκόλλησης και στις δύο πλευρές, λευκή μεταξοειδής οθόνη και στις δύο πλευρές

Ιδιαίτερο χαρακτηριστικό: Επιχρισμός των άκρων για προστασία ή σύνδεση πλατφόρμας με πλατφόρμα

Ποιότητα: IPC-Class-2 με 100% ηλεκτρική δοκιμή

Η Δύσκολη Δύναμη: Χωρίς Συμβιβασμούς

Ο πελάτης μας χρειαζόταν μια πλακέτα ραδιοσυχνοτήτων που θα μπορούσε να προσφέρει εξαιρετική ηλεκτρική απόδοση σε ένα σχετικά μικρό αποτύπωμα.Η βασική απαίτηση ήταν να επιτευχθούν τα επιθυμητά χαρακτηριστικά του κυκλώματος χωρίς αύξηση του μεγέθους της πλακέταςΤα τυποποιημένα υλικά ραδιοσυχνοτήτων δεν μπορούσαν να προσφέρουν την απαιτούμενη απόδοση στον διαθέσιμο χώρο.

ΤΜΜ10i

Επιλέξαμε το Ρότζερς TMM10i, ένα θερμοανθεκτικό κεραμικό υλικό γεμάτο μικροκύματα.

Υψηλή διηλεκτρική σταθερά (Dk = 9,80 ± 0,245 στα 10 GHz)
Η υψηλότερη Dk επιτρέπει σημαντικά μικρότερες γεωμετρικές κυκλωμάτων, που σημαίνει περισσότερη λειτουργικότητα στην ίδια περιοχή της πλακέτας.Αυτό μεταφράζεται σε συμπαγή φίλτρα., συνδετήρες και δίκτυα αντιστοίχισης που διαφορετικά θα απαιτούσαν πολύ μεγαλύτερα πλαίσια.

Χαμηλή απώλεια (Df = 0,0020 στα 10 GHz)
Παρά το υψηλό Dk, το TMM10i διατηρεί χαμηλό συντελεστή διάσπασης, εξασφαλίζοντας ελάχιστη εξασθένιση του σήματος, κρίσιμη για ευαίσθητες εφαρμογές RF.

Θερμική διαχείριση (0,76 W/mK)
Η θερμική αγωγιμότητα του υλικού βοηθά στην διάχυση της θερμότητας από τους ενισχυτές ισχύος και άλλα εξαρτήματα υψηλής ισχύος, παρατείνοντας τη διάρκεια ζωής της συσκευής και εξασφαλίζοντας αξιόπιστη λειτουργία.

Σταθερότητα θερμοθεραπείας
Σε αντίθεση με τα υλικά PTFE, το TMM10i είναι ανθεκτικό στην έλξη και τη ροή του κρύου.

Πλεονεκτήματα της επεξεργασίας
Το υλικό δεν απαιτεί επεξεργασία με ναφθανάτη νατρίου πριν από την ηλεκτρολόγηση, απλοποιώντας την κατασκευή και μειώνοντας το κόστος.

Προδιαγραφές του πίνακα

Στατιστικές σχεδιασμού

Το σχέδιο 2 δικτύων υποδεικνύει ένα εξειδικευμένο υποκύκλωμα ραδιοσυχνοτήτων, πιθανότατα ένα στάδιο φίλτρου, ζεύξης ή ενισχυτή ισχύος.Ο υψηλός αριθμός τρυπών υποδηλώνει στοιχεία που απαιτούν μηχανική αντοχή και αξιόπιστες συνδέσεις.

Σύγκριση: Πώς το TMM10i συσσωρεύεται

Γιατί αυτό έχει σημασία: Το TMM10i προσφέρει το υψηλότερο Dk μεταξύ των κοινών υποστρωμάτων RF, επιτρέποντας τις μικρότερες γεωμετρίες κυκλωμάτων.,διατηρώντας χαμηλές απώλειες.

Ιδανικές εφαρμογές

Με τον συνδυασμό υψηλής Dk, χαμηλής απώλειας και θερμοστεγούς σταθερότητας, αυτό το σχέδιο είναι ειδικά κατασκευασμένο για:

• Συστήματα ραδιοσυχνοτήτων και μικροκυμάτων που απαιτούν συμπαγές σχεδιασμό
• Ενισχυτές ισχύος και συνδυαστές όπου η θερμική διαχείριση είναι σημαντική
• Φιλτράρια και ζεύγματα με μικρότερη γεωμετρία
• Συστήματα δορυφορικής επικοινωνίας όπου το διάστημα είναι προνομιακό
• Αντενές GPS και patch που απαιτούν ακριβή ρύθμιση της αντίστασης
• Δοκιμαστές τσιπ που χρειάζονται σταθερή και αξιόπιστη απόδοση

Ε: Γιατί να επιλέξετε το TMM10i έναντι άλλων υλικών υψηλής Dk;

Α: Το TMM10i προσφέρει εξαιρετική ηλεκτρική απόδοση σε συνδυασμό με σταθερότητα θερμοσυστάσεως.και δεν απαιτεί ειδική προεπεξεργασία πριν από την επικάλυψη.

Ε: Τι κάνει ένα υλικό υψηλής Dk ευεργετικό;
Α: Η υψηλότερη Dk επιτρέπει μικρότερο μήκος κύματος μέσα στο υπόστρωμα, πράγμα που σημαίνει μικρότερες γραμμές μετάδοσης και μικρότερα παθητικά στοιχεία.Αυτό μεταφράζεται σε πιο συμπαγές σχεδιασμό PCB χωρίς να θυσιάζεται η απόδοση.

Ε: Γιατί να χρησιμοποιήσετε την επιφάνεια ENIG;
Α: Το ENIG παρέχει μια επίπεδη, συγκολλητή επιφάνεια με εξαιρετική αντοχή στη διάβρωση.

Ε: Ποιος είναι ο σκοπός της επικάλυψης των ακτών;
Α: Η επικάλυψη άκρων παρέχει αρκετά οφέλη: βελτιωμένη προστασία EMI, μηχανική αντοχή και πρόσθετες διαδρομές γείωσης.

Ε: Γιατί είναι σημαντική η αντιστοιχία της ΚΤΕ με τον χαλκό;
Α: Όταν η CTE δεν ταιριάζει, ο κύκλος της θερμοκρασίας προκαλεί άγχος στη διεπαφή χαλκού με το υπόστρωμα, οδηγώντας ενδεχομένως σε ρωγμές ή αποτυχημένες διάτρητες τρύπες.Η αντιστοίχιση του CTE με το χαλκό εξασφαλίζει μακροπρόθεσμη αξιοπιστία.

Ε: Είναι εύκολο να επεξεργαστεί το TMM10i;
Α: Ναι. Σε αντίθεση με τα υλικά PTFE, το TMM10i δεν απαιτεί επεξεργασία με ναφθανάτη νατρίου πριν από την ηλεκτρολόγηση.

Τελικές Σκεφτήριες

Η υψηλή διηλεκτρική σταθερά του TMM10i επιτρέπει σημαντική μείωση του μεγέθους της πλακέτας, διατηρώντας παράλληλα εξαιρετικές επιδόσεις ραδιοσυχνοτήτων.Είναι μια ιδανική επιλογή για απαιτητικές εφαρμογές ραδιοσυχνοτήτων όπου ο χώρος είναι σε υψηλή τιμή..
