Γεια σας, είμαι η Σάλι και σήμερα είμαι ενθουσιασμένη που θα μοιραστώ ένα πρόσφατο έργο προσαρμοσμένης πλακέτας τυπωμένου κυκλώματος (PCB) που αντιμετωπίζει τις μοναδικές προκλήσεις του σχεδιασμού ραδιοσυχνοτήτων υψηλής ισχύος.
Η πλακέτα με μια ματιά

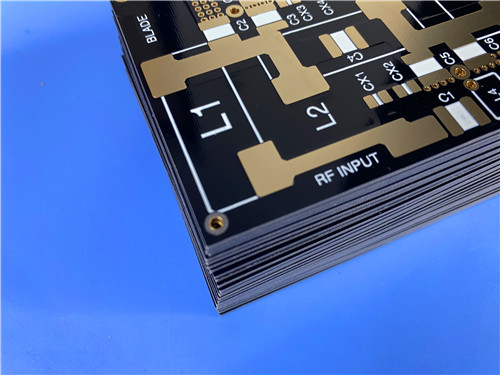

Πρόκειται για μια δίπλευρη άκαμπτη πλακέτα PCB κατασκευασμένη από F4BTD350S, ένα υπόστρωμα ρητίνης PTFE υψηλής θερμικής αγωγιμότητας. Η πλακέτα έχει διαστάσεις 79mm x 110mm με τελικό πάχος 0,6mm. Η στοίβα αποτελείται από στρώματα χαλκού 35μm και στις δύο πλευρές ενός πυρήνα F4BTD350S 0,508mm.
Ο σχεδιασμός χρησιμοποιεί ίχνη και κενά 7/9 mil με ελάχιστο μέγεθος οπής 0,6mm. Η επιφανειακή επεξεργασία είναι Εμβαπτιζόμενος Χρυσός, με μαύρη μάσκα συγκόλλησης εφαρμοζόμενη μόνο στην επάνω στρώση. Λευκή μεταξοτυπία υπάρχει στην επάνω πλευρά και κάθε πλακέτα υποβάλλεται σε 100% ηλεκτρική δοκιμή σύμφωνα με τα πρότυπα IPC-Class-2.
Γιατί F4BTD350S;
Τι κάνει αυτό το υλικό ξεχωριστό; Το F4BTD350S είναι ένα σύνθετο υλικό PTFE ενισχυμένο με υαλοΐνες, γεμάτο με κεραμικά υψηλής θερμικής αγωγιμότητας. Αναπτύχθηκε ειδικά για εφαρμογές όπου η απαγωγή θερμότητας και η χαμηλή απώλεια σήματος είναι εξίσου κρίσιμες.
Το υλικό παρέχει διηλεκτρική σταθερά 3,5 ± 0,07 στα 10 GHz και έναν εντυπωσιακά χαμηλό συντελεστή απώλειας 0,0016. Αλλά το πραγματικό ξεχωριστό χαρακτηριστικό είναι η θερμική του αγωγιμότητα 1,25 W/(M·K)—σημαντικά υψηλότερη από τα τυπικά υλικά PTFE. Αυτό σημαίνει ότι η θερμότητα που παράγεται από εξαρτήματα RF υψηλής ισχύος απομακρύνεται αποτελεσματικά, παρατείνοντας τη διάρκεια ζωής της συσκευής και διασφαλίζοντας αξιόπιστη λειτουργία υπό απαιτητικές συνθήκες.
Πρόσθετα πλεονεκτήματα περιλαμβάνουν χαμηλό συντελεστή θερμικής διαστολής που ταιριάζει με τον χαλκόγια αξιόπιστες διαμπερείς οπές, υψηλή ηλεκτρική αντοχή και αντοχή στη φωτιά UL 94-V0.
Στατιστικά Σχεδιασμού
Η πλακέτα περιέχει 18 εξαρτήματα με 22 συνολικά pads—10 μέσω οπών και 12 επιφανειακής στήριξης στην επάνω πλευρά. Υπάρχουν 6 vias και ο σχεδιασμός έχει μόνο 2 δίκτυα. Αυτή η απλή τοπολογία υποδηλώνει ένα εξειδικευμένο υποκύκλωμα RF, πιθανώς ένα φίλτρο, ζεύκτη ή στάδιο ενισχυτή ισχύος όπου η ακεραιότητα του σήματος και η διαχείριση της θερμότητας είναι υψίστης σημασίας.
Βασικές Επιλογές Σχεδιασμού
Η μαύρη μάσκα συγκόλλησης στην επάνω στρώση παρέχει επαγγελματική εμφάνιση, προστατεύοντας ταυτόχρονα τα εξαρτήματα και τα ίχνη. Η λευκή μεταξοτυπία εξασφαλίζει σαφή αναγνώριση των εξαρτημάτων. Η γυμνή κάτω στρώση είναι βελτιστοποιημένη για απόδοση RF και απαγωγή θερμότητας.
Το πάχος της πλακέτας 0,6mm επιτυγχάνει μια ισορροπία μεταξύ μηχανικής αντοχής και ελαφριάς κατασκευής που συχνά απαιτείται σε συστήματα RF.
Τυπικές Εφαρμογές
Με την υψηλή θερμική της αγωγιμότητα και τα χαρακτηριστικά χαμηλής απώλειας, αυτή η πλακέτα είναι ιδανικά κατάλληλη για εφαρμογές ραδιοσυχνοτήτων υψηλής ισχύος, ενισχυτές ισχύος, κεραίες, βιομηχανικό εξοπλισμό θέρμανσης, ζεύκτες, φίλτρα και διαχωριστές ισχύος.
Τελικές Σκέψεις
Αυτό το έργο αναδεικνύει την ικανότητά μας να παρέχουμε προσαρμοσμένες πλακέτες PCB χρησιμοποιώντας προηγμένα υλικά θερμικής διαχείρισης όπως το F4BTD350S. Όταν ο σχεδιασμός σας απαιτεί τόσο εξαιρετική απόδοση RF όσο και αποτελεσματική απαγωγή θερμότητας, έχουμε την τεχνογνωσία να το κάνουμε πραγματικότητα.
Έχετε παρόμοιο έργο στο μυαλό σας; Θα ήθελα πολύ να συζητήσουμε πώς μπορούμε να βοηθήσουμε να ζωντανέψετε το σχέδιό σας.
