Προσαρμοσμένη μελέτη περιπτώσεων PCB: TFA300 για εφαρμογές RF και μικροκυμάτων

Γεια σας, είμαι η Σάλι, και σήμερα είμαι ενθουσιασμένη να σας παρουσιάσω το νέο μας κατασκευασμένο PCB!

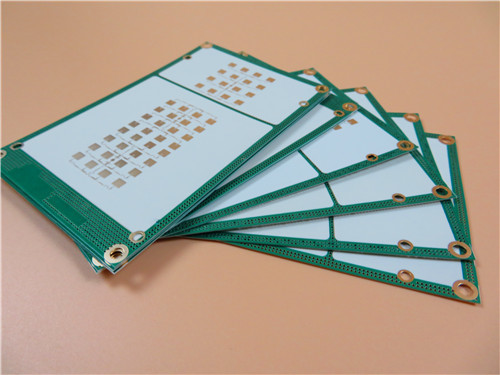

Είμαστε υπερήφανοι για την αντιμετώπιση πολύπλοκων, υψηλής απόδοσης σχεδίων που σπρώχνουν τα όρια του τι είναι δυνατό στην κατασκευή κυκλωμάτων.Είμαι ενθουσιασμένος που παρουσιάζω ένα ιδιαίτερα εντυπωσιακό έργο που πρόσφατα πέρασε από την γραμμή παραγωγής μας.ένα προσαρμοσμένο σκληρό PCB 2 στρωμάτωνκατασκευασμένο σε αεροδιαστημικό επίπεδοTFA300υλικό.

Γιατί το TFA300;

Η καρδιά αυτού του σχεδιασμού είναι το υπόστρωμα TFA300, μέρος της προηγμένης σειράς TFA από το χαρτοφυλάκιο υλικών.Σε αντίθεση με τα παραδοσιακά στρώματα PTFE που χρησιμοποιούν ενισχυμένη υφαντική ίναΤο TFA χρησιμοποιεί μια μοναδική διαδικασία όπου ειδικά νανοκεραμικά αναμιγνύονται ομοιόμορφα με ρητίνη PTFE.

Αυτή η καινοτόμο προσέγγιση εξαλείφει το "φαινόμενο της υαλοειδούς" - αυτές τις μικροσκοπικές διακυμάνσεις στη διαλεκτρική σταθερά που μπορούν να επηρεάσουν την ακεραιότητα του σήματος σε υψηλές συχνότητες.Το αποτέλεσμα είναι εξαιρετική σταθερότητα συχνότητας με ελάχιστη διαλεκτρική απώλεια, καθιστώντας το ιδανικό για αεροδιαστημικές, ραντάρ και δορυφορικές εφαρμογές επικοινωνίας.

Συγκεκριμένα, η TFA300 προσφέρει:

Διορθωτική μέθοδος

Παράγοντας διάσπασης: 0,001 στα 10 GHz (εξαιρετικά χαμηλή απώλεια!)

Χαμηλή TCDk: -8 ppm/°C από -55°C έως 150°C

CTE: 18 ppm/°C στους άξονες X/Y, σε στενή σχέση με το χαλκό

Το ίδιο το συμβούλιο: βασικές προδιαγραφές

Στατιστικές Σχεδιασμού: Απλές Αλλά Ειδικές

Αυτός ο πίνακας μπορεί να είναι συμπαγής, αλλά είναι ειδικά κατασκευασμένο:

• 18 Συστατικά
• 36 Συνολικά Pads (19 διάτρητες τρύπες, 17 SMT από την επάνω πλευρά)
• 6 Δρόμους
• Μόνο 2 Δίκτυα

Η τοπολογία 2-net μας λέει ότι πρόκειται για ένα εξαιρετικά εξειδικευμένο υποκύκλωμα ραδιοσυχνοτήτων, πιθανότατα ένα στάδιο φίλτρου, ζεύξης ή ενισχυτή ισχύος.Ο συνδυασμός των εξαρτημάτων διάτρησης και SMT παρέχει μηχανική αντοχή όπου απαιτείται, αξιοποιώντας τα οφέλη πυκνότητας της τεχνολογίας επιφανειακής τοποθέτησης.

Μια Σοβαρή Επιλογή

Μπορεί να παρατηρήσετε ότι παραλείψαμε το silkscreen και στις δύο πλευρές.Κρατώντας καθαρό το τραπέζι, διασφαλίζουμε τη βέλτιστη ακεραιότητα του σήματος και διατηρούμε μια επαγγελματική, ευέλικτη εμφάνιση.

Η πράσινη μάσκα έλξης (μόνο από πάνω)

Η πράσινη μάσκα συγκόλλησης είναι στο επάνω στρώμα αφήνοντας το κάτω μέρος γυμνό.Αυτή η επιλεκτική προσέγγιση παρέχει προστασία για τα στοιχεία και τα ίχνη της κορυφής, διατηρώντας παράλληλα το κάτω στρώμα βελτιστοποιημένο για τις επιδόσεις RFΕίναι μια ισορροπημένη λύση που προσφέρει προστασία και απόδοση.

Ιδιότητα στην οποία μπορείτε να Έχετε Πιστοσύνη

Η πλακέτα αυτή είναι κατασκευασμένη σύμφωνα με τα πρότυπα IPC-Class-2, διασφαλίζοντας την αξιοπιστία για τα ηλεκτρονικά προϊόντα εξυπηρέτησης.Κάναμε 100% ηλεκτρικές δοκιμές πριν από την αποστολή για να εγγυηθούμε ότι κάθε σύνδεση πληροί τις αυστηρές προδιαγραφές μας..

Πού Θα Χρησιμοποιούσατε Αυτή την Πίνακα;

Με το υλικό αεροδιαστημικής ποιότητας TFA300 και την εξαιρετικά λεπτή κατασκευή 0,2 mm, αυτό το PCB είναι ιδανικό για:

Εργαλεία αεροδιαστημικού εξοπλισμού και συστήματα καμπίνας

Άντενες φάσης και δίκτυα σχηματισμού δέσμης

Συστήματα δορυφορικής επικοινωνίας και πλοήγησης

Συσκευές για τη μεταφορά ηλεκτρικής ενέργειας και συσκευές για τη μεταφορά ηλεκτρικής ενέργειας

Αρχική προειδοποίηση και αερομεταφερόμενα ραντάρ

Τελικές Σκεφτήριες

Αυτό το έργο δείχνει τη δέσμευσή μας για την ακριβή κατασκευή και την ικανότητά μας να εργαζόμαστε με προηγμένα, υλικά υψηλών επιδόσεων.Από το υποστρώμα TFA300 γεμάτο κεραμικά μέχρι την επιλεκτική εφαρμογή μάσκας συγκόλλησης, κάθε λεπτομέρεια εξετάστηκε προσεκτικά για να παραδώσει μια σανίδα που πληροί τις απαιτητικές απαιτήσεις των αεροδιαστημικών και αμυντικών εφαρμογών.

Έχετε ερωτήσεις σχετικά με αυτό το σχέδιο ή θέλετε να συζητήσετε το δικό σας έργο PCB υψηλής συχνότητας; Θα ήθελα πολύ να ακούσω από εσάς!

Μέχρι την επόμενη φορά.

Σάλι.
