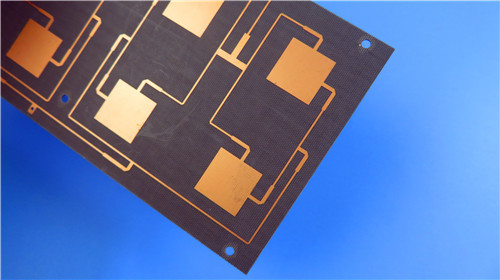

Γεια σας, είμαι η Sally. Σήμερα παρουσιάζω μια προσαρμοσμένη πλακέτα PCB που ωθεί τα όρια της σμίκρυνσης: μια εξαιρετικά λεπτή πλακέτα 0,1mm κατασκευασμένη σε F4BME220 για απαιτητικές εφαρμογές RF και μικροκυμάτων.

Αυτή η προσαρμοσμένη πλακέτα PCB χρησιμοποιεί F4BME220, ένα υψηλής συχνότητας υλικό PTFE, για να επιτύχει εξαιρετικά λεπτό τελικό πάχος 0,1mm. Παρά το λεπτό προφίλ της, διατηρεί εξαιρετική απόδοση RF και είναι ιδανική για κεραίες φάσης, δορυφορικές επικοινωνίες και άλλες εφαρμογές μικροκυμάτων με περιορισμένο χώρο.

Βασικά Συμπεράσματα

Υλικό: Υψηλής συχνότητας υλικό PTFE F4BME220 (Dk 2,2 τυπικό)

Βασικό Όφελος: Η κατασκευή 0,1mm επιτρέπει ακραία σμίκρυνση

Μέγεθος Πλακέτας: 79mm x 65,3mm

Κατασκευή: Διπλής όψης με πράσινη μάσκα συγκόλλησης μόνο στην επάνω πλευρά, λευκή μεταξοτυπία μόνο στην επάνω πλευρά

Ειδικό Χαρακτηριστικό: Εξαιρετικά λεπτός πυρήνας (0,1mm) για συμπαγείς, ελαφριούς σχεδιασμούς

Ποιότητα: IPC-Class-2 με 100% ηλεκτρικές δοκιμές

Η Πρόκληση: Ακραία Σμίκρυνση Χωρίς Θυσία Απόδοσης

Ο πελάτης μας χρειαζόταν μια πλακέτα RF που να είναι εξαιρετικά λεπτή - μόλις 0,1mm τελικό πάχος. Η εφαρμογή απαιτούσε ελαφρύ, συμπαγή σχεδιασμό που να μπορεί να χωρέσει σε στενούς χώρους, διατηρώντας παράλληλα εξαιρετική απόδοση υψηλής συχνότητας για συστήματα μικροκυμάτων και ραντάρ. Τα τυπικά υλικά πλακετών απλά δεν μπορούσαν να επιτύχουν αυτό το πάχος, διατηρώντας τις απαιτούμενες ηλεκτρικές ιδιότητες.

Η Λύση μας: Υψηλής Συχνότητας Υλικό F4BME220

Επιλέξαμε το F4BME220, ένα υλικό με βάση το PTFE ενισχυμένο με υαλοΐνες και φιλμ PTFE. Ορίστε γιατί ήταν η τέλεια επιλογή:

Εξαιρετικά Λεπτή Κατασκευή (Πυρήνας 0,1mm)
Ο πυρήνας F4BME220 έχει πάχος μόλις 0,1mm, επιτρέποντας το τελικό πάχος της πλακέτας να είναι 0,1mm. Αυτό το ακραίο λεπτό πάχος είναι ιδανικό για εφαρμογές όπου το βάρος και ο χώρος είναι κρίσιμοι περιορισμοί.

Χαρακτηριστικά Χαμηλών Απωλειών
Το υλικό προσφέρει εξαιρετική ηλεκτρική απόδοση με χαμηλές διηλεκτρικές απώλειες, διασφαλίζοντας την ακεραιότητα του σήματος σε συχνότητες μικροκυμάτων.

Ευρύ Φάσμα Dk (2,17–3,0)
Με διαθέσιμη προσαρμογή Dk, οι σχεδιαστές μπορούν να ρυθμίσουν με ακρίβεια τη διηλεκτρική σταθερά για συγκεκριμένες απαιτήσεις σύνθετης αντίστασης. Το F4BME220 συνήθως λειτουργεί στο χαμηλότερο άκρο αυτού του φάσματος, ιδανικό για την ελαχιστοποίηση των απωλειών σήματος.

Εξαιρετική Σταθερότητα
Το υλικό προσφέρει βελτιωμένη σταθερότητα σε σύγκριση με το τυπικό F4B, με αυξημένη αντίσταση μόνωσης και σταθερή απόδοση σε όλες τις συχνότητες.

Χαμηλή Εκπομπή Αερίων
Το υλικό παρουσιάζει χαμηλά χαρακτηριστικά εκπομπής αερίων, καθιστώντας το κατάλληλο για εφαρμογές αεροδιαστημικής και κενού.

Προδιαγραφές Πλακέτας

Στατιστικά Σχεδιασμού

Ο σχεδιασμός 2 δικτύων υποδηλώνει ένα εξειδικευμένο υποκύκλωμα RF. Ο υψηλός αριθμός vias (37) σε σχέση με τα εξαρτήματα είναι αξιοσημείωτος - αυτό υποδηλώνει πυκνή δρομολόγηση και πιθανώς σύνθετες διασυνδέσεις σε μια συμπαγή περιοχή. Το ελάχιστο μέγεθος τρύπας 0,25mm ωθεί τα όρια της μηχανικής ικανότητας διάτρησης.

Γιατί Έχει Σημασία το Εξαιρετικά Λεπτό

Το τελικό πάχος 0,1mm είναι εξαιρετικά λεπτό για μια άκαμπτη πλακέτα PCB. Ορίστε γιατί αυτό έχει σημασία:

Μείωση Βάρους: Κρίσιμο για αεροδιαστημικές, UAV και φορητές εφαρμογές

Εξοικονόμηση Χώρου: Επιτρέπει την ενσωμάτωση σε στεγανά περιβλήματα

Ευελιξία: Πλησιάζει το πάχος εύκαμπτων κυκλωμάτων, διατηρώντας παράλληλα τις ιδιότητες άκαμπτου υποστρώματος

Ακεραιότητα Σήματος: Συντομότερες διαδρομές σήματος σε ορισμένες διαμορφώσεις

Σύγκριση: Πώς Συγκρίνεται το F4BME220

Γιατί Έχει Σημασία: Το F4BME220 προσφέρει το λεπτό πάχος προηγμένων υλικών PTFE με καλή απόδοση RF σε οικονομικά αποδοτική τιμή. Τα χαρακτηριστικά χαμηλής εκπομπής αερίων του το καθιστούν κατάλληλο για αεροδιαστημικές εφαρμογές.

Επιλογές Σχεδιασμού: Ειδικά Κατασκευασμένο για RF

Πράσινη Μάσκα Συγκόλλησης (Μόνο Επάνω)
Το επάνω επίπεδο διαθέτει πράσινη μάσκα συγκόλλησης για προστασία εξαρτημάτων, ενώ το κάτω παραμένει γυμνό για βέλτιστη απόδοση RF και για ελαχιστοποίηση του πάχους.

Λευκή Μεταξοτυπία (Μόνο Επάνω)
Η σαφής αναγνώριση εξαρτημάτων στην επάνω πλευρά απλοποιεί τη συναρμολόγηση και την αντιμετώπιση προβλημάτων.

Επιφανειακή Επεξεργασία Εμβάπτισης Χρυσού
Παρέχει μια επίπεδη, συγκολλήσιμη επιφάνεια με εξαιρετική αντοχή στη διάβρωση.

Ίχνος/Χώρος 5/8 mils
Η δρομολόγηση λεπτού βήματος επιτρέπει συμπαγείς διατάξεις εντός της μικρής περιοχής της πλακέτας.

Ιδανικές Εφαρμογές

Κεραίες φάσης που απαιτούν ελαφρά, συμπαγή δίκτυα τροφοδοσίας

Δορυφορικά συστήματα επικοινωνιών με αυστηρούς περιορισμούς βάρους

Μονάδες μικροκυμάτων και RF σε περιβλήματα με περιορισμένο χώρο

Μετατοπιστές φάσης και παθητικά εξαρτήματα

Διαιρέτες ισχύος, ζεύκτες και συνδυαστές

Κεραίες σταθμών βάσης

Ε: Πώς επιτυγχάνεται το πάχος 0,1mm;

Α: Ο πυρήνας F4BME220 κατασκευάζεται σε πάχος 0,1mm. Με την προσθήκη χάλκινων επιπέδων, το συνολικό τελικό πάχος παραμένει 0,1mm, καθώς ο χαλκός λαμβάνεται υπόψη στην προδιαγραφή στοίβαξης.

Ε: Είναι μια πλακέτα 0,1mm εύθραυστη;
Α: Αν και λεπτότερη από τις τυπικές πλακέτες, το F4BME220 διατηρεί επαρκή ακαμψία για τις περισσότερες εφαρμογές. Ωστόσο, ο χειρισμός και η συναρμολόγηση απαιτούν προσοχή για την αποφυγή κάμψης.

Ε: Γιατί να επιλέξετε F4BME αντί για πιο ακριβά υλικά PTFE;
Α: Το F4BME προσφέρει εξαιρετική απόδοση RF σε πιο οικονομικά αποδοτική τιμή, με το πρόσθετο όφελος των εξαιρετικά λεπτών δυνατοτήτων κατασκευής.

Ε: Ποια είναι η σημασία των 37 vias για ένα σχέδιο 2 δικτύων;
Α: Ο υψηλός αριθμός vias υποδηλώνει σύνθετη θωράκιση, γείωση ή διασυνδέσεις εντός του κυκλώματος RF, πιθανώς συνδέοντας πολλαπλά σημεία γείωσης ή δημιουργώντας ένα δομημένο επίπεδο γείωσης.

Ε: Μπορεί αυτό το πάχος να επιτευχθεί με άλλα υλικά;
Α: Ναι, αλλά το F4BME ειδικά προσφέρει τον συνδυασμό λεπτότητας, χαμηλών απωλειών και οικονομικής αποδοτικότητας που το καθιστούν σωστή επιλογή για αυτήν την εφαρμογή.

Το ακραίο λεπτό πάχος και η εξαιρετική απόδοση RF του F4BME220 το καθιστούν εξαιρετική επιλογή για εφαρμογές όπου το βάρος και ο χώρος είναι περιορισμένοι. Σε συνδυασμό με τα χαρακτηριστικά χαμηλής εκπομπής αερίων και την οικονομική του αποδοτικότητα, είναι ιδανικό για αεροδιαστημικές, δορυφορικές και συμπαγείς σχεδιασμούς μικροκυμάτων.

Έχετε στο μυαλό σας ένα εξαιρετικά λεπτό έργο RF; Θα ήθελα πολύ να το ακούσω.
