Ένα αεροδιαστημικό, χωρίς μάσκα RF PCB με κεραμικό PTFE

Στην απαιτητική αγορά της αεροδιαστημικής και της αμυντικής ηλεκτρονικής, η επιστήμη των υλικών δεν είναι απλώς ένας παράγοντας διευκόλυνσης, είναι ο ακρογωνιαίος λίθος της απόδοσης.σχεδιασμός custom PCBΗ φιλοσοφία του σχεδιασμού είναι μινιμαλιστική, χωρίς μάσκα συγκόλλησης και χωρίς μεμβράνη,υπογραμμίζει την αδιάκοπη εστίαση στην ακεραιότητα και την αξιοπιστία του σήματος.

Το σύντομο: Ένα συμπαγές πυρήνα για κρίσιμες εφαρμογές

Το έργο αυτό περιελάμβανε το σχεδιασμό και την κατασκευή μιας διπλάσιας άκαμπτης κυκλωτικής πλακέτας με πολύ συγκεκριμένους στόχους απόδοσης.Παρόλα αυτά είναι κατασκευασμένο για να χειρίζεται κάποιες από τις πιο απαιτητικές εφαρμογές στον χώρο της αεροπορίας., ραντάρ, και δορυφορικές επικοινωνίες.

Αποκαλύπτοντας το Λογαριασμό Υλικών: Το "Γιατί" Πίσω από το "Τι"

Οι προδιαγραφές αποκαλύπτουν ένα σχέδιο όπου κάθε επιλογή είναι σκόπιμη, δίνοντας προτεραιότητα στην ηλεκτρική απόδοση πάνω από όλα τα άλλα.

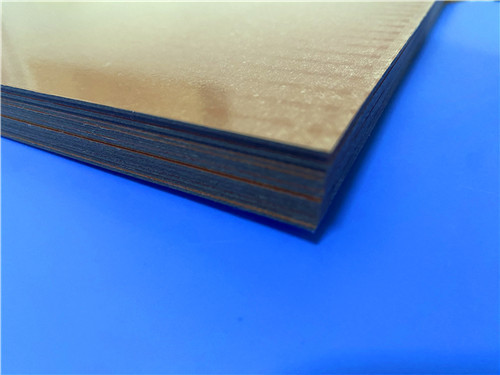

Το υπόστρωμα: TFA294 κεραμικό PTFE

Η καρδιά αυτού του PCB είναι το διηλεκτρικό υλικό TFA294, μέλος της σειράς TFA.είναι ένα εξελιγμένο σύνθετο υλικό στο οποίο η ρητίνη PTFE είναι γεμάτη με μεγάλο όγκο ομοιόμορφου υλικούΑυτή η καινοτόμος μέθοδος κατασκευής προσφέρει αρκετά σημαντικά πλεονεκτήματα.

Το πιο κρίσιμο όφελος είναι η εξάλειψη του "φαινομένου της υαλοπλαστικής".το υφασμένο γυαλί μπορεί να δημιουργήσει μικροσκοπικές διακυμάνσεις στη διαλεκτρική σταθερά (Dk)Σε πολύ υψηλές συχνότητες, αυτές οι διακυμάνσεις μπορούν να επηρεάσουν τη σταθερότητα φάσης και την ακεραιότητα του σήματος.η σειρά TFA παρέχει εξαιρετική ομοιομορφία Dk και ελάχιστη ανισιοτροπία X/Y/ZΤο Dk του 2,94 στα 10 GHz και ο συντελεστής διάσπασης 0,0010 το καθιστούν ένα υλικό με εξαιρετικά χαμηλή απώλεια.κρίσιμο για ελάχιστο εξασθένιση του σήματος σε κυκλώματα ραδιοσυχνοτήτων και μικροκυμάτων.

Μια Μινιμαλιστική Φιλοσοφία Σχεδιασμού: Χωρίς Μασκάρα, Χωρίς Μεταξοδέκτη

Η απουσία της μάσκας συγκόλλησης και της μεταξοειδούς οθόνης και στις δύο πλευρές του πίνακα είναι το πιο εντυπωσιακό χαρακτηριστικό.:

1. Τελική ακεραιότητα σήματος:Η μάσκα συγκόλλησης, ενώ παρέχει προστασία, είναι ένα πρόσθετο διηλεκτρικό στρώμα με τα δικά του χαρακτηριστικά απώλειας και αντίστασης.Η αφαίρεση του διασφαλίζει ότι το σήμα αλληλεπιδρά μόνο με το υποστρώμα υψηλών επιδόσεων TFA294 και τα ίχνη χαλκού, δημιουργώντας μια πιο προβλέψιμη και με χαμηλές απώλειες διαδρομή μετάδοσης.
2. Δυνατότητα υψηλής τάσης/ηλεκτρικής ισχύος:Η απουσία ενός διηλεκτρικού στρώματος μπορεί επίσης να είναι επωφελής σε σχέδια με δυναμικά υψηλής τάσης ή υψηλής ισχύος RF, όπου η βλάβη της μάσκας συγκόλλησης θα μπορούσε να αποτελεί ανησυχία.
3. Απλουστευμένη κατασκευή για την απόδοση:Με την παράλειψη αυτών των μη λειτουργικών στρωμάτων, η διαδικασία κατασκευής εξορθολογίζεται, μειώνοντας τα πιθανά σημεία αποτυχίας και εστιάζοντας εξ ολοκλήρου στη κρίσιμη γεωμετρία του αγωγού.

Στατιστικές κατασκευής και επιδόσεων

Οι λεπτομέρειες κατασκευής του PCB ενισχύουν την ακρίβεια και την προσανατολισμένη στην απόδοση σχεδίαση:

• Μέγεθος του πίνακα:970,53 mm x 100,28 mm με σφιχτή ανοχή +/- 0,15 mm, γεγονός που υποδηλώνει την ανάγκη για ακριβή μηχανική προσαρμογή και ευθυγράμμιση σε μεγαλύτερο σύστημα.
• Συγκέντρωση:Δύο στρώσεις κατασκευής με χαλκό 35 μm (1 oz) και στις δύο πλευρές ενός πυρήνα TFA294 1,016 mm (40 mil).
• Ακολουθήστε / Διαστημικό:Ένα ελάχιστο λεπτό ύψος 4/6 mils επιτρέπει πυκνή, ελεγχόμενη παρεμπόδιση δρομολόγησης εντός της περιοχής της πλακέτας.
• Επιφάνεια:Το Immersion Gold (ENIG) παρέχει μια εξαιρετική, επίπεδη, συγκολλητή επιφάνεια για τα 14 SMT pads στην επάνω πλευρά, εξασφαλίζοντας αξιόπιστες συνδέσεις συγκόλλησης για ευαίσθητα εξαρτήματα.
• Δοκιμές:Μια ηλεκτρική δοκιμή 100% πριν από την αποστολή είναι ένα υποχρεωτικό βήμα για να διασφαλιστεί ότι ο προσεκτικός σχεδιασμός και τα εξειδικευμένα υλικά μεταφράζονται σε ένα πλήρως λειτουργικό προϊόν.

Οι Αποφάσεις Σχεδιασμού: Μια Πιο Στενή Εξερεύνηση

Η εξέταση της δομής των συστατικών και του δικτύου αποκαλύπτει ένα εστιασμένο υποσύστημα υψηλών επιδόσεων.21 συστατικά, ένα μέτριο αριθμό που περιλαμβάνει18 διάτρητες θήκεςκαι14 πλακέτες SMT. Η παρουσία13 διαδρόμουςΤο γεγονός ότι η πλατφόρμα έχει μόνο2 δίχτυαΑυτή η απόλυτη απλότητα δεν είναι περιορισμός, αλλά ένα άμεσο στοιχείο για την εφαρμογή της.

Ένα σχέδιο με μόνο δύο δίκτυα είναι εξαιρετικά εξειδικευμένο.

• Συμπλέκτης ή φίλτρο ραδιοσυχνοτήτων:Αυτές οι συσκευές συχνά έχουν πολύ λίγες συνδέσεις (εισόδου, εξόδου και εδάφους).
• Υποδιαίρεση ενισχυτή ισχύος (PA):Ένας ενισχυτής που βασίζεται σε τρανζίστορ μπορεί να έχει μερικά δίκτυα παραμερισμού συνεχούς ρεύματος, αλλά είναι βασικά μια πορεία ραδιοσυχνοτήτων "2-net".
• Ένα δίκτυο τροφοδοσίας κεραίας:Ένα μπαλούν ή ένας απλός μετασχηματιστής αντίστασης θα είχε παρόμοια δομή.

Η αποδοχή του στο πρότυπο IPC-Class-2 είναι σημαντική.Η κατηγορία 2 αντιπροσωπεύει "εξειδικευμένο ηλεκτρονικό προϊόν υπηρεσίας" με υψηλό επίπεδο αξιοπιστίας., το οποίο είναι συχνά το γλυκό σημείο για τις αεροδιαστημικές και αμυντικές υποσυγκροτήσεις όπου η απόδοση και η οικονομική απόδοση είναι κρίσιμες.

Συμπέρασμα: Ένα μάστερ κλασικό σχεδιασμό ειδικών εφαρμογών

Αυτό το προσαρμοσμένο PCB είναι ένα τέλειο παράδειγμα του πώς η επιλογή υλικού, σε συνδυασμό με μια φιλοσοφία σχεδιασμού μινιμαλισμού, προσφέρει απαράμιλλη απόδοση για μια συγκεκριμένη εφαρμογή.Επιλέγοντας το υλικό αεροδιαστημικής ποιότητας TFA294, ο σχεδιαστής εξασφάλισε μια βέλτιστη βάση για υψηλής συχνότητας απόδοση, χωρίς τις ανωμαλίες των παραδοσιακών υλικών υφασμένου γυαλιού.Η απόφαση να παραλειφθεί η μάσκα συγκόλλησης και η μεταξοειδής οθόνη είναι μια απόδειξη της βαθιάς κατανόησης του σχεδιαστή για το πώς να ελαχιστοποιήσει τις απώλειες παράσιτων και να διατηρήσει την πιστότητα του σήματος στις συχνότητες μικροκυμάτων.

Η επιφάνεια αυτή δεν είναι ένα γενικό προϊόν, είναι μια ειδικά κατασκευασμένη λύση που έχει σχεδιαστεί για να υπερέχει στο σκληρό και απαιτητικό περιβάλλον των αεροδιαστημικών και των συστημάτων ραντάρ.Η Ελλάδα είναι η πρώτη χώρα στην Ευρώπη., εξειδικευμένα συστήματα, αποτελεί μια πραγματική αντανάκλαση της δύναμης της σκόπιμης μηχανικής.
