Μια βαθιά κατάδυση σε ένα υψηλής απόδοσης, χωρίς μάσκα RF DiClad 527 PCB Design

Στον κόσμο των ηλεκτρονικών υψηλών συχνοτήτων, το μάντρα είναι συχνά "λιγότερο είναι περισσότερο". Όταν η ακεραιότητα του σήματος είναι πρωταρχικής σημασίας, κάθε επιλογή υλικού, κάθε απόφαση σχεδιασμού και κάθε διαδικασία κατασκευής πρέπει να ελέγχονται σχολαστικά. Αυτή είναι η ιστορία ενός συναρπαστικού έργου προσαρμοσμένου PCB που ενσωματώνει αυτή την αρχή, αξιοποιώντας τις προηγμένες ιδιότητες ενός εξειδικευμένου υποστρώματος για να δημιουργήσει μια στιβαρή, υψηλής απόδοσης πλακέτα δύο επιπέδων.

The Brief: A Foundation for High-Frequency Excellence

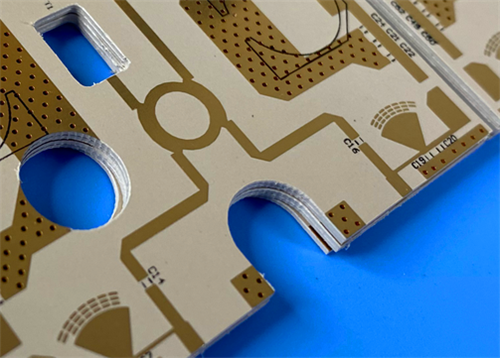

Αυτό το έργο επικεντρώθηκε γύρω από το σχεδιασμό και την κατασκευή μιας άκαμπτης πλακέτας τυπωμένου κυκλώματος 2 επιπέδων. Στην καρδιά του βρισκόταν ένα συγκεκριμένο υλικό: Rogers DiClad 527. Αυτό δεν ήταν ένα τυπικό σχέδιο FR-4. Ήταν μια πλακέτα κατασκευασμένη από την αρχή για να υπερέχει στις απαιτητικές εφαρμογές RF και μικροκυμάτων.

Αποκωδικοποίηση του λογαριασμού των υλικών: Το "γιατί" πίσω από το "τι"

Οι προδιαγραφές αυτού του PCB αποκαλύπτουν μια σαφή φιλοσοφία σχεδιασμού με επίκεντρο την απόδοση, την ακρίβεια και την αξιοπιστία για σήματα υψηλής συχνότητας.

Το υπόστρωμα: Rogers DiClad 527

Η πιο κρίσιμη επιλογή ήταν το βασικό υλικό. Σε αντίθεση με το τυπικό FR-4, το DiClad 527 είναι ένα σύνθετο υλικό PTFE (τεφλόν) ενισχυμένο με υφαντό fiberglass. Αυτή είναι μια κλασική οικογένεια υλικών για εργασίες υψηλής συχνότητας, επειδή το PTFE έχει εγγενώς χαμηλή απώλεια σήματος.

Τι κάνει το*527*Η ειδική παραλλαγή είναι η υψηλότερη αναλογία ενίσχυσης από υαλοβάμβακα. Αυτό του δίνει ανώτερη σταθερότητα διαστάσεων σε σύγκριση με ορισμένα άλλα υλικά PTFE. Οι βασικές του ιδιότητες στα 10 GHz είναι μια σταθερή διηλεκτρική σταθερά (Dk) μεταξύ 2,40 και 2,60 και ένας εξαιρετικά χαμηλός συντελεστής διάχυσης (Df) 0,0017. Για έναν μηχανικό, αυτό σημαίνει προβλέψιμη σύνθετη αντίσταση, ελάχιστη εξασθένηση σήματος και σταθερή απόδοση σε ένα ευρύ φάσμα συχνοτήτων.

Μια μινιμαλιστική φιλοσοφία σχεδιασμού: Χωρίς μάσκα συγκόλλησης

Ένα από τα πιο εντυπωσιακά χαρακτηριστικά αυτού του PCB είναι η πλήρης απουσία μάσκας συγκόλλησης τόσο στο επάνω όσο και στο κάτω στρώμα. Για όσους συνηθίζουν να βλέπουν πανταχού παρόντες πράσινους (ή μαύρους, κόκκινους, μπλε) πίνακες, αυτό μπορεί να φαίνεται περίεργο. Ωστόσο, είναι μια σκόπιμη επιλογή για σχέδια υψηλής συχνότητας:

1. Ακεραιότητα σήματος:Η μάσκα συγκόλλησης έχει μια διηλεκτρική σταθερά και έναν δικό της συντελεστή διάχυσης. Σε υψηλές συχνότητες, αυτό το υλικό μπορεί να γίνει πηγή απώλειας σήματος και διακύμανσης της σύνθετης αντίστασης. Με την αφαίρεσή του, το σήμα ταξιδεύει σε ένα πιο ελεγχόμενο, συνεπές περιβάλλον, αλληλεπιδρώντας κυρίως μόνο με το υψηλής απόδοσης υπόστρωμα DiClad και τον χαλκό.
2. Εφαρμογές Υψηλής Τάσης:Η απουσία διηλεκτρικής στρώσης μπορεί επίσης να είναι ευεργετική σε σχέδια με δυναμικά υψηλής τάσης ή ραδιοσυχνότητες υψηλής ισχύος, όπου η βλάβη της μάσκας συγκόλλησης ή το τόξο μπορεί να είναι ανησυχητικό.

Στατιστικά κατασκευών και απόδοσης

Οι λεπτομέρειες κατασκευής του PCB ενισχύουν περαιτέρω τον προσανατολισμένο στην απόδοση σχεδιασμό του:

• Διαστάσεις πίνακα:49,63 mm x 91,54 mm με σφιχτή ανοχή +/- 0,15 mm, υποδεικνύοντας την ανάγκη για ακριβή μηχανική εφαρμογή.
• Στοίβαξη:Κλασική κατασκευή 2 στρωμάτων με 35 μm (1 oz) χαλκό και στις δύο πλευρές ενός πυρήνα DiClad 0,508 mm (20 mil).
• Ίχνος/Χώρος:Τουλάχιστον 4/6 mils, καταδεικνύοντας την ανάγκη για δρομολόγηση λεπτών χαρακτηριστικών για να χωρέσουν τα 36 εξαρτήματα και τα 104 μαξιλαράκια στη συμπαγή περιοχή της πλακέτας.
• Φινίρισμα επιφάνειας:Το Immersion Gold (ENIG) παρέχει μια επίπεδη, συγκολλήσιμη επιφάνεια, η οποία είναι εξαιρετική για τα 41 τακάκια SMT στην κορυφή και προσφέρει επίσης αντοχή στη διάβρωση.
• Δοκιμή:Μια 100% ηλεκτρική δοκιμή πριν από την αποστολή διασφαλίζει ότι ο προσεκτικός σχεδιασμός και τα εξειδικευμένα υλικά μεταφράζονται σε ένα πλήρως λειτουργικό προϊόν.

Οι αποφάσεις σχεδιασμού: Μια πιο προσεκτική ματιά

Ας εξετάσουμε τη δομή του στοιχείου και του δικτύου. Ο πίνακας περιέχει36 εξαρτήματα,104 συνολικά τακάκια(63 εκ των οποίων είναι διαμπερείς), και19 vias. Πρόκειται για ένα σχέδιο μικτής τεχνολογίας, που αξιοποιεί τη μηχανική αντοχή των εξαρτημάτων διαμπερούς οπής και την πυκνότητα του SMT. Το γεγονός ότι το διοικητικό συμβούλιο έχει μόνο2 δίχτυαείναι ιδιαίτερα ενδιαφέρον. Αυτή η απόλυτη απλότητα υποδηλώνει ότι η πλακέτα είναι ένα πολύ συγκεκριμένο, δυνητικά υψηλής ισχύος ή υψηλής συχνότητας υποκύκλωμα —όπως ένα φίλτρο, ένα μπαλούνι, ένας ζεύκτης ή ένα απλό δίκτυο τροφοδοσίας κεραίας— αντί για μια πολύπλοκη ψηφιακή πλακέτα πολλαπλών λειτουργιών.

Η αποδοχή του προτύπου IPC-Class-2 σημαίνει ότι η πλακέτα είναι σχεδιασμένη για ηλεκτρονικά προϊόντα αποκλειστικής εξυπηρέτησης, ένα επίπεδο αξιοπιστίας που ταιριάζει απόλυτα σε αυτό το είδος εφαρμογής.

Συμπέρασμα: Ένα Masterclass in Material-Driven Design

Αυτό το προσαρμοσμένο PCB είναι ένα λαμπρό παράδειγμα του πώς η επιλογή υλικού οδηγεί ολόκληρη τη διαδικασία σχεδιασμού. Επιλέγοντας το Rogers DiClad 527, ο σχεδιαστής διασφάλισε ότι η πλακέτα είχε τη βέλτιστη βάση για απόδοση υψηλής συχνότητας. Η απόφαση να παραιτηθεί η μάσκα συγκόλλησης, μια φαινομενικά μικρή λεπτομέρεια, αποκαλύπτει μια βαθιά κατανόηση του πώς οι παρασιτικές απώλειες μπορούν να υποβαθμίσουν ένα σήμα. Η ακριβής κατασκευή, συμπεριλαμβανομένου του ειδικού βάρους χαλκού, του πάχους επιμετάλλωσης και των αυστηρών ανοχών, δείχνει τη δέσμευση για την παραγωγή ενός αξιόπιστου προϊόντος υψηλής απόδοσης.

Αυτή η πλακέτα δεν είναι απλώς μια συλλογή εξαρτημάτων σε ένα υπόστρωμα. είναι μια απόδειξη της δύναμης της σκόπιμης μηχανικής — μιας συσκευής όπου κάθε υλικό και προδιαγραφή επιλέγεται για να εκπληρώσει μια συγκεκριμένη αποστολή υψηλών επιδόσεων.
