4-Layer RO3003 Hybrid PCB με δρομολόγηση ελεγχόμενου βάθους

Αυτή η μελέτη περίπτωσης εξετάζει ένα υβριδικό PCB 4 στρώσεων που συνδυάζει το υλικό υψηλής συχνότητας Rogers RO3003 με το υλικό Tg170 FR-4. Ο σχεδιασμός επιδεικνύει μια στρατηγική προσέγγιση στην κατασκευή κυκλωμάτων RF — χρησιμοποιώντας υλικά υψηλής ποιότητας μόνο όπου η απόδοση υψηλής συχνότητας είναι κρίσιμη, ενώ αξιοποιεί το οικονομικά αποδοτικό FR-4 για δομικές και χαμηλής συχνότητας λειτουργίες.

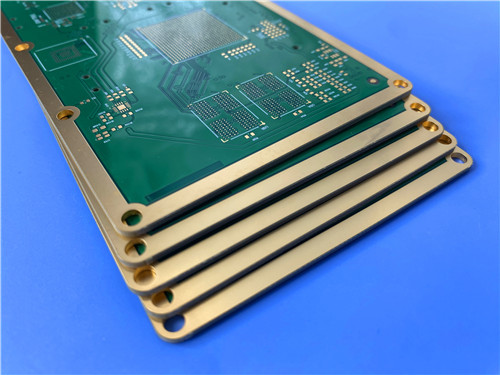

Πρόκειται για ένα υβριδικό PCB 4 στρώσεων που χρησιμοποιεί Rogers RO3003 10mil για το στρώμα σήματος υψηλής συχνότητας και Tg170 FR-4 για τα υποστηρικτικά στρώματα. Η πλακέτα έχει διαστάσεις 127mm x 97mm με πάχος ελάστρου 0,694mm. Διαθέτει δρομολόγηση ελεγχόμενου βάθους από το L2 έως το L4 (χωρίς επιμετάλλωση), επιφανειακή επεξεργασία ENIG και πράσινη μάσκα συγκόλλησης με λευκή μεταξοτυπία. Παράχθηκαν πέντε σχέδια, ένα τεμάχιο το καθένα.

Βασικά Συμπεράσματα

1. Υβριδική Κατασκευή: RO3003 + Tg170 FR-4 συνδυάζει απόδοση υψηλής συχνότητας με αποδοτικότητα κόστους
2. Στρατηγική Υλικών: Το RO3003 διαχειρίζεται σήματα RF. Το FR-4 παρέχει δομική υποστήριξη και δρομολόγηση χαμηλής συχνότητας
3. Ειδική Διαδικασία: Δρομολόγηση ελεγχόμενου βάθους (L2–L4) δημιουργεί ακριβείς κοιλότητες ή χαρακτηριστικά χωρίς πλήρη διείσδυση
4. Προδιαγραφές: 10mil RO3003, 1oz χαλκός ανά στρώμα, επεξεργασία ENIG, πάχος ελάστρου 0,694mm
5. Παραγωγή: 5 σχέδια, 1 τεμάχιο το καθένα, διαστάσεις 127mm x 97mm

Γιατί Υβριδικό RO3003 + FR-4;

Η υβριδική προσέγγιση αντιμετωπίζει μια θεμελιώδη αντιστάθμιση κόστους-απόδοσης στο σχεδιασμό PCB RF.

RO3003: Ο Ειδικός Υψηλής Συχνότητας

Το RO3003 είναι ένα σύνθετο υλικό PTFE γεμάτο κεραμικά, σχεδιασμένο για εφαρμογές RF και μικροκυμάτων έως 40 GHz. Οι βασικές του ιδιότητες περιλαμβάνουν:

1. Δείκτης Διηλεκτρικής Σταθεράς (Dk): 3,00 ± 0,04 στα 10 GHz — εξαιρετική σταθερότητα σε θερμοκρασία και συχνότητα
2. Συντελεστής Διάχυσης (Df): 0,0010 στα 10 GHz — εξαιρετικά χαμηλή απώλεια σήματος
3. CTE: 17 ppm/°C (X), 16 ppm/°C (Y), 25 ppm/°C (Z) — ταιριάζει με τον χαλκό για αξιόπιστες επιμεταλλωμένες οπές
4. Θερμικός Συντελεστής Dk: -3 ppm/°C — ελάχιστη μετατόπιση διηλεκτρικής σταθεράς κατά τη θερμοκρασία

Το RO3003 εξαλείφει την απότομη αλλαγή στο Dk που συμβαίνει κοντά στη θερμοκρασία δωματίου με τυπικά υλικά PTFE γυαλιού, καθιστώντας το ιδανικό για αυτόνομα ραντάρ (77 GHz), ADAS και υποδομές 5G mmWave.

Tg170 FR-4: Το Οικονομικά Αποδοτικό Εργαλείο

1. Το FR-4 με θερμοκρασία μετάβασης υάλου (Tg) 170°C παρέχει:
2. Αξιόπιστη μηχανική υποστήριξη για τη συνολική στοίβαξη
3. Οικονομικά αποδοτική δρομολόγηση για τροφοδοσία, γείωση και σήματα χαμηλής συχνότητας
4. Εξαιρετική σταθερότητα διαστάσεων και αξιοπιστία οπών
5. Συμβατότητα με τυπικές διαδικασίες PCB

Το Υβριδικό Πλεονέκτημα

Χρησιμοποιώντας RO3003 μόνο για το στρώμα σήματος υψηλής συχνότητας και FR-4 για τα υποστηρικτικά στρώματα, οι σχεδιαστές επιτυγχάνουν:

1. Απόδοση: Τα σήματα RF ταξιδεύουν μέσω RO3003 χαμηλής απώλειας
2. Μείωση Κόστους: Το ακριβό υλικό υψηλής συχνότητας ελαχιστοποιείται
3. Μηχανική Ακεραιότητα: Το FR-4 παρέχει δομική ακαμψία

Αυτή η προσέγγιση είναι συνηθισμένη σε μονάδες ραντάρ αυτοκινήτων, κεραίες σταθμών βάσης 5G και τερματικά δορυφορικών επικοινωνιών.

Δρομολόγηση Ελεγχόμενου Βάθους (L2–L4)

Αυτή η πλακέτα διαθέτει δρομολόγηση ελεγχόμενου βάθους από το Στρώμα 2 έως το Στρώμα 4, η οποία είναι μια διαδικασία χωρίς επιμετάλλωση.

Τι Είναι η Δρομολόγηση Ελεγχόμενου Βάθους;

Σε αντίθεση με την τυπική διάτρηση μέσω οπών που διεισδύει σε ολόκληρη την πλακέτα, η δρομολόγηση ελεγχόμενου βάθους αφαιρεί υλικό σε ένα ακριβώς προγραμματισμένο βάθος εντός της στοίβαξης. Αυτή η τεχνική χρησιμοποιείται για:

1. Δημιουργία κοιλοτήτων για ενσωμάτωση εξαρτημάτων
2. Έκθεση εσωτερικών στρωμάτων χαλκού για γείωση ή θερμική επαφή
3. Σχηματισμός ελεγχόμενων μεταβάσεων σύνθετης αντίστασης μεταξύ διαφορετικών διηλεκτρικών μέσων
4. Αφαίρεση ανεπιθύμητων επιδράσεων stub σε υψηλής ταχύτητας βύσματα

Βασικές Θεωρήσεις Σχεδιασμού

Η επιτυχημένη δρομολόγηση ελεγχόμενου βάθους απαιτεί προσεκτική προσοχή σε:

Σχεδιασμός Στοίβαξης: Συνεπές πάχος προεμπρέγνιου (±10 µm ανοχή) και τοποθέτηση κρίσιμων στρωμάτων μετάβασης σήματος σε πυρηνικά στρώματα (που έχουν αυστηρότερες ανοχές πάχους) βελτιώνουν την ακρίβεια διάτρησης.

Αναφορά στον Άξονα Ζ: Οι πιο αξιόπιστες μέθοδοι χρησιμοποιούν έλεγχο βάθους με αναφορά στην επιφάνεια, όπου η μηχανή ανιχνεύει την πραγματική επιφάνεια του PCB πριν από την κατεργασία, ή χαρτογράφηση επιφάνειας με προσαρμοστική δρομολόγηση για αυστηρότερες απαιτήσεις.

Ανοχή Βάθους: Η τυπική ανοχή βάθους στη βιομηχανία είναι συνήθως ±50 µm (±2 mil), με προηγμένους κατασκευαστές να επιτυγχάνουν ±25 µm (±1 mil).

Έλεγχος Διάστασης: Κατά την προδιαγραφή χαρακτηριστικών ελεγχόμενου βάθους, μία διάσταση πρέπει να προσδιορίζεται ως ελεγχόμενη (συνήθως το τελικό βάθος κοιλότητας), με την άλλη να σημειώνεται ως αναφορά για την αποφυγή αντικρουόμενων ανοχών.

Γιατί Χωρίς Επιμετάλλωση;

Η δρομολόγηση ελεγχόμενου βάθους χωρίς επιμετάλλωση σημαίνει ότι τα τοιχώματα και ο πυθμένας της κοιλότητας δεν είναι μεταλλωμένα. Αυτό είναι κατάλληλο όταν το χαρακτηριστικό είναι καθαρά μηχανικό (διάκενο εξαρτήματος) ή όταν ο εκτεθειμένος χαλκός στον πυθμένα της κοιλότητας πρέπει να παραμείνει προσβάσιμος για γείωση ή θερμική επαφή.

Ε: Τι είναι ένα υβριδικό PCB;
A: Ένα υβριδικό PCB συνδυάζει διαφορετικά υλικά ελάστρου σε μια ενιαία στοίβαξη για βελτιστοποίηση της απόδοσης και του κόστους. Συνήθως, υλικά RF υψηλής απόδοσης χρησιμοποιούνται για κρίσιμα στρώματα σήματος, ενώ το τυπικό FR-4 διαχειρίζεται λειτουργίες τροφοδοσίας, γείωσης και χαμηλής συχνότητας.

Ε: Γιατί να χρησιμοποιήσετε RO3003 αντί για FR-4 για το στρώμα RF;
A: Το FR-4 έχει υψηλή διηλεκτρική απώλεια σε συχνότητες μικροκυμάτων (Df ~0,012 στα 10 GHz), προκαλώντας σημαντική εξασθένηση σήματος. Το Df του RO3003 0,0010 ελαχιστοποιεί τις απώλειες, καθιστώντας το απαραίτητο για αξιόπιστη απόδοση υψηλής συχνότητας.

Ε: Τι σημαίνει "δρομολόγηση ελεγχόμενου βάθους";
A: Είναι μια διαδικασία CNC όπου το εργαλείο κοπής διεισδύει σε ένα ακριβώς προγραμματισμένο βάθος εντός του PCB, αντί για ολόκληρη την πλακέτα. Χρησιμοποιείται για κοιλότητες, οπές πίσω από διάτρηση και έκθεση εσωτερικών στρωμάτων.

Ε: Ποια είναι η τυπική ανοχή βάθους για αυτή τη διαδικασία;
A: Η τυπική ανοχή στη βιομηχανία είναι ±50 µm (±2 mil). Προηγμένοι κατασκευαστές που χρησιμοποιούν έλεγχο βάθους με αναφορά στην επιφάνεια και προσαρμοστική δρομολόγηση μπορούν να επιτύχουν ±25 µm (±1 mil).

Ε: Γιατί η δρομολόγηση είναι χωρίς επιμετάλλωση;
A: Η δρομολόγηση χωρίς επιμετάλλωση χρησιμοποιείται όταν το χαρακτηριστικό δεν απαιτεί ηλεκτρική σύνδεση — όπως κοιλότητες διάκενου εξαρτημάτων ή πρόσβαση σε εκτεθειμένο χαλκό για γείωση. Η επιμετάλλωση θα προσέθετε περιττά βήματα διαδικασίας και κόστος.

Ε: Ποιες είναι οι τυπικές εφαρμογές για υβριδικά PCB RO3003;
A: Ραντάρ αυτοκινήτων (77 GHz), αισθητήρες ADAS, υποδομές 5G mmWave, τερματικά δορυφορικών επικοινωνιών και εξοπλισμός δοκιμών υψηλής συχνότητας.

Ε: Πώς διαχειρίζεται η πλακέτα την ασυμφωνία CTE μεταξύ RO3003 και FR-4;
A: Η ασυμφωνία CTE διαχειρίζεται μέσω συμμετρικού σχεδιασμού στοίβαξης, συμβατών υλικών συγκόλλησης (όπως προεμπρέγνιο Rogers 2929) και βελτιστοποιημένων προφίλ ελάστρωσης. Ο προσεκτικός έλεγχος της διαδικασίας αποτρέπει στρεβλώσεις και αποκόλληση.

Τελικές Σκέψεις

Αυτό το υβριδικό PCB RO3003 4 στρώσεων αποδεικνύει μια ώριμη προσέγγιση στο σχεδιασμό RF: χρησιμοποιήστε το σωστό υλικό για τη σωστή λειτουργία. Συνδυάζοντας την εξαιρετική απόδοση υψηλής συχνότητας του RO3003 με την οικονομική αποδοτικότητα και τη μηχανική αντοχή του FR-4, ο σχεδιασμός επιτυγχάνει τόσο απόδοση όσο και οικονομική αποδοτικότητα. Η συμπερίληψη της δρομολόγησης ελεγχόμενου βάθους προσθέτει ένα ακόμη επίπεδο πολυπλοκότητας, επιτρέποντας ακριβή εσωτερικά χαρακτηριστικά χωρίς να διακυβεύεται η ακεραιότητα της πλακέτας.
