PCB υψηλός-Tg που στηρίζεται σε TU-768 με 1.2mm την παχιά επιστρώματος μάσκα ύλης συγκολλήσεως βύθισης χρυσή και πράσινη για τους βιομηχανικούς κεντρικούς υπολογιστές

Λεπτομέρειες:

Τόπος καταγωγής:	Κίνα
Μάρκα:	Bicheng Technologies Limited
Πιστοποίηση:	UL
Αριθμό μοντέλου:	BIC-503-V0.53

Πληρωμής & Αποστολής Όροι:

Ποσότητα παραγγελίας min:	1
Τιμή:	USD 2.99-9.99 PER PIECE
Συσκευασία λεπτομέρειες:	Κενό
Χρόνος παράδοσης:	10 ΕΡΓΑΣΙΜΕΣ ΗΜΕΡΕΣ
Όροι πληρωμής:	T/T, Western Union
Δυνατότητα προσφοράς:	45000 κομμάτια το μήνα

Επικοινωνία

Λεπτομερής Περιγραφή Προϊόντος

Αριθμός στρωμάτων:	4	Γυαλί εποξικό:	TU-768
Τελικό φύλλο αλουμινίου:	1,5 Oz	Τελικό ύψος του PCB:	1.6mm ±10%
Η επιφάνεια τελειώνει:	Χρυσός βύθισης	Χρώμα μασκών ύλης συγκολλήσεως:	Πράσινος
Χρώμα του συστατικού μύθου:	Άσπρος	Δοκιμή:	100% ηλεκτρική προγενέστερη αποστολή δοκιμής

PCB υψηλός-Tg που στηρίζεται σε TU-768 με 1.2mm την παχιά επιστρώματος μάσκα ύλης συγκολλήσεως βύθισης χρυσή και πράσινη για τους βιομηχανικούς κεντρικούς υπολογιστές

(Οι τυπωμένοι πίνακες κυκλωμάτων είναι επί παραγγελία προϊόντα, η εικόνα και οι παράμετροι που παρουσιάζονται είναι ακριβώς για την αναφορά)

Συνοπτική εισαγωγή

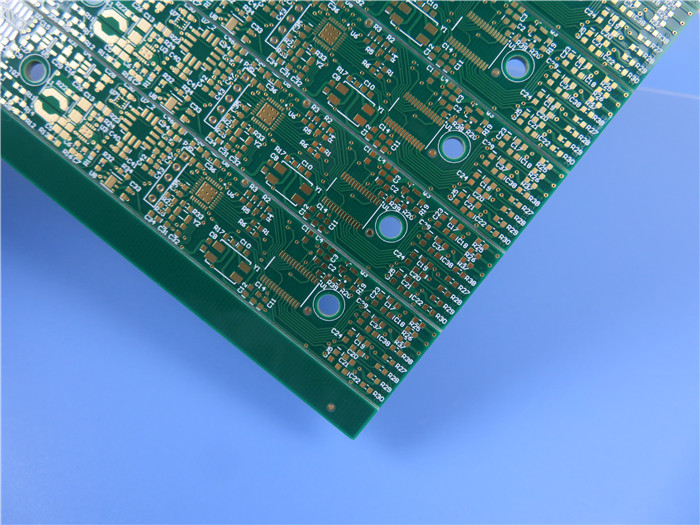

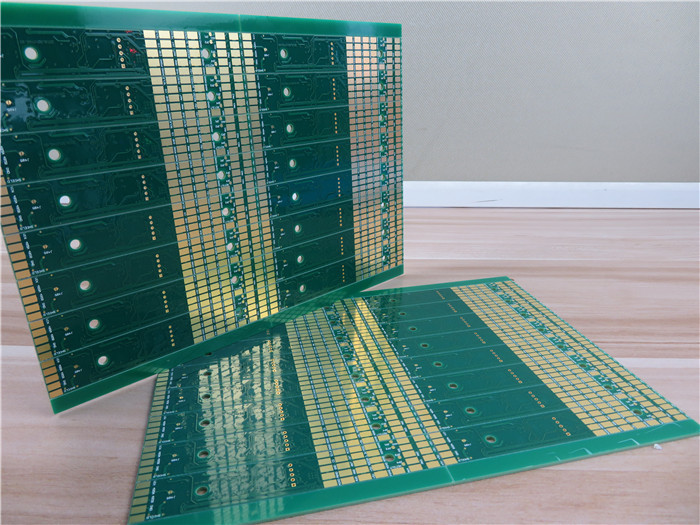

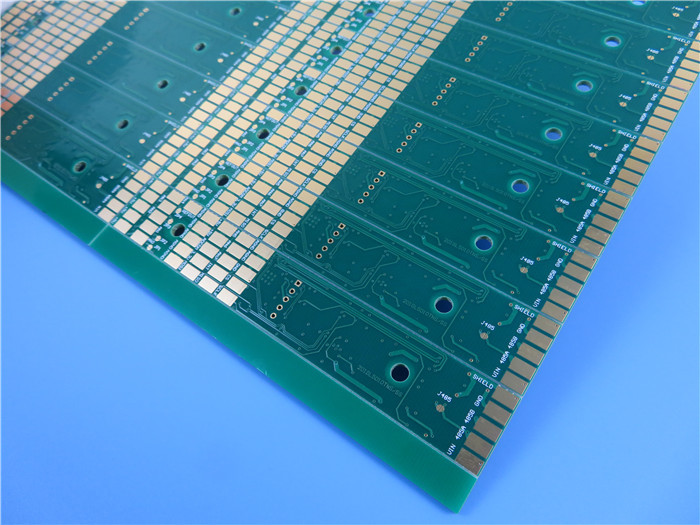

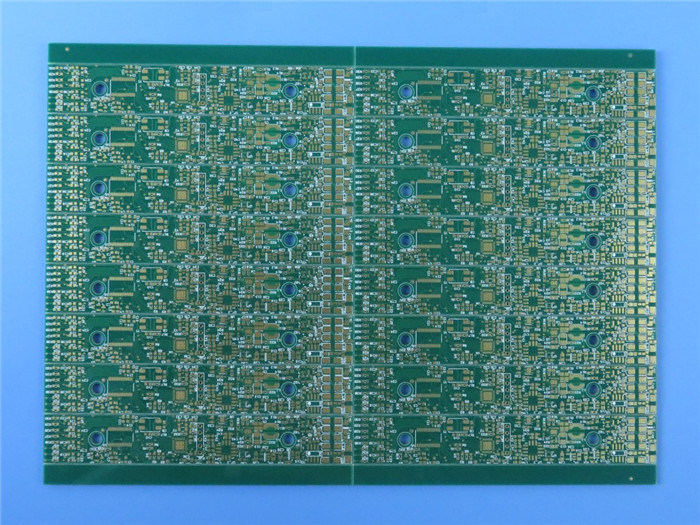

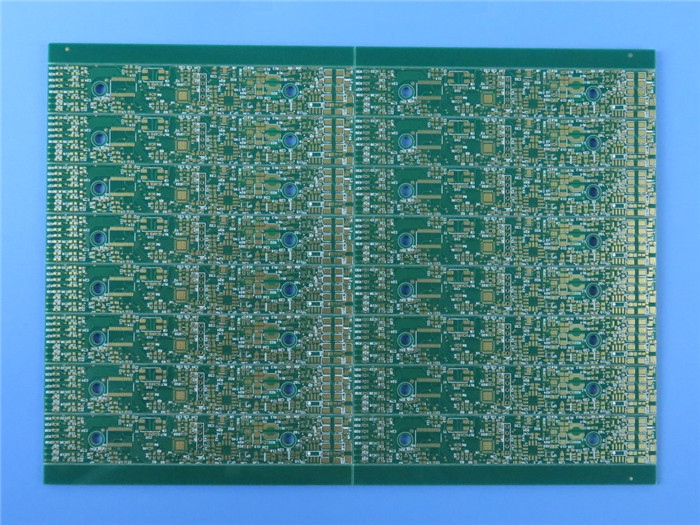

Αυτό είναι ένας τύπος υψηλός-Tg PCB 4 στρωμάτων που στηρίζεται στο υλικό TU-768. Κάθε στρώμα είναι καλυμμένο με το χαλκό 1oz. Τα συγκολλώντας μαξιλάρια είναι ντυμένα με το χρυσό βύθισης και τα μη-μαξιλάρια είναι με την πράσινη μάσκα ύλης συγκολλήσεως. Η επιτροπή αποτελείται από 16 πίνακες με ένα μέγεθος 320 X 280mm. Ο πυρήνας είναι 0.8mm παχιά, το τελειωμένο PCB επιτυγχάνει 1.2mm παχύ.

Κύριες εφαρμογές

Καταναλωτικά ηλεκτρονικά

Κεντρικός υπολογιστής, τερματικός σταθμός

Αυτοκίνητος

PCB υψηλός-Tg που στηρίζεται σε TU-768 με 1.2mm την παχιά επιστρώματος μάσκα ύλης συγκολλήσεως βύθισης χρυσή και πράσινη για τους βιομηχανικούς κεντρικούς υπολογιστές 0

Προδιαγραφές PCB

Στοιχείο	Περιγραφή	Απαίτηση	Πραγματικός	Αποτέλεσμα
1. Φύλλο πλαστικού	Υλικός τύπος	FR-4 TU-768	FR-4 TU-768	ACC
	Tg	170℃	170℃	ACC
	Προμηθευτής	Ένωση της Ταϊβάν (TU)	Ένωση της Ταϊβάν (TU)	ACC
	Πάχος	1.2±10% χιλ.	1.181.21mm	ACC
2.Plating πάχος	Τοίχος τρυπών	≥25µm	26.15µm	ACC
	Εξωτερικός χαλκός	35µm	37.85µm	ACC
	Εσωτερικός χαλκός	30µm	31.15µm	ACC
3.Solder μάσκα	Υλικός τύπος	TAIYO/PSR-2000GT600D	PSR-2000GT600D	ACC
	Χρώμα	Πράσινος	Πράσινος	ACC
	Ακαμψία (δοκιμή μολυβιών)	≥4Hήανωτέρω	5H	ACC
	S/M πάχος	≥10µm	19.55µm	ACC
	Θέση	Και οι δύο πλευρές	Και οι δύο πλευρές	ACC
4. Συστατικό σημάδι	Υλικός τύπος	TAIYO/IJR-4000 MW300	IJR-4000 MW300	ACC
	Χρώμα	Άσπρος	Άσπρος	ACC
	Θέση	C/S, S/S	C/S, S/S	ACC
5. Μάσκα ύλης συγκολλήσεως Peelable	Υλικός τύπος
	Πάχος
	Θέση
6. Προσδιορισμός	UL σημάδι	ΝΑΙ	ΝΑΙ	ACC
	Κώδικας ημερομηνίας	WWYY	0421	ACC
	Θέση σημαδιών	Πλευρά ύλης συγκολλήσεως	Πλευρά ύλης συγκολλήσεως	ACC
7. Η επιφάνεια τελειώνει	Μέθοδος	Χρυσός βύθισης	Χρυσός βύθισης	ACC
	Πάχος κασσίτερου
	Πάχος νικελίου	36µm	5.27µm	ACC
	Χρυσό πάχος	0.05µm	0.065µm	ACC
8. Normativeness	RoHS	Οδηγία 2015/863/EU	ΕΝΤΆΞΕΙ	ACC
8. Normativeness	ΠΡΟΣΙΤΟΤΗΤΑ	Οδηγία 1907 το /2006	ΕΝΤΆΞΕΙ	ACC
9.Annular δαχτυλίδι	Ελάχιστο πλάτος γραμμών (mil)	6mil	5.8mil	ACC
9.Annular δαχτυλίδι	Λεπτό διαστήματος (mil)	5mil	5.2mil	ACC
10.V-αυλάκι	Γωνία	30±5º	30º	ACC
10.V-αυλάκι	Υπόλοιπο πάχος	0.4±0.1mm	0.39mm	ACC
11. Beveling	Γωνία
11. Beveling	Ύψος
12. Λειτουργία	Ηλεκτρική δοκιμή	100% ΠΕΡΑΣΜΑ	100% ΠΕΡΑΣΜΑ	ACC
13. Εμφάνιση	Επίπεδο κατηγορίας ΕΠΙ	Κατηγορία 2 ΕΠΙ-α-600J &6012D	Κατηγορία 2 ΕΠΙ-α-600J &6012D	ACC
	Οπτική επιθεώρηση	Κατηγορία 2 ΕΠΙ-α-600J &6012D	Κατηγορία 2 ΕΠΙ-α-600J &6012D	ACC
	Στρέβλωση και συστροφή	≦0,7%	0,32%	ACC
14. Δοκιμή αξιοπιστίας	Δοκιμή ταινιών	Καμία αποφλοίωση	ΕΝΤΆΞΕΙ	ACC
	Διαλυτική δοκιμή	Καμία αποφλοίωση	ΕΝΤΆΞΕΙ	ACC
	Δοκιμή Solderability	265 ±5℃	ΕΝΤΆΞΕΙ	ACC
	Θερμική δοκιμή πίεσης	288 ±5℃	ΕΝΤΆΞΕΙ	ACC
	Ιοντική δοκιμή μόλυνσης	≦ 1,56 µg/c ㎡	0.58µg/c㎡	ACC

Τα πλεονεκτήματά μας

ISO9001, ISO14001, IATF16949, ISO13485, UL επικυρωμένο

16000㎡ εργαστήριο

30000㎡ ικανότητα παραγωγής το μήνα

Πρωτότυπο στη μεγάλη ικανότητα παραγωγής όγκου

Κατηγορία 3 κατηγορίας 2/ΕΠΙ ΕΠΙ

Οποιοδήποτε στρώμα HDI PCBs

Παράδοση εγκαίρως: >98%

Ποσοστό καταγγελίας πελατών: <1>

Η ικανότητα PCB μας (2022)

Παράμετρος	Αξία
Αριθμήσεις στρώματος	1-32
Υλικό υποστρωμάτων	RO4350B, RO4003C, RO4730G3, RO4360G2, RO4533, RO3003, RO3006, RO3010, RO3035, RO3203, RO3210 RT/Duriod 5880 RT/Duriod 5870, RT/Duriod 6002, RT/Duroid 6010, RT/duroid 6035HTC TMM4, TMM10, κάπα 438 Tlf-35 RF-35TC, RF-60A, RF-60TC, RF-35A2, RF-45, RF-10, TRF-45 TLX-0, TLX-6, TLX-7, TLX-8 TLX-9, TLY-3, TLY-5 PTFE F4B (DK2.2 DK2.65 DK2.85 DK2.94, DK3.0, DK3.2, DK3.38, DK3.5, DK4.0, DK4.4, DK6.15, DK10.2) AD450, AD600, AD1000, TC350 Nelco N4000, N9350, N9240 FR-4 (υψηλό Tg S1000-2M, TU-872 SLK, TU-768, αυτός-180A κ.λπ.), FR-4 υψηλό CTI>600V Polyimide, PET Πυρήνας κ.λπ. μετάλλων.
Μέγιστο μέγεθος	Δοκιμή πετάγματος: 900600mm, δοκιμή 460380mm, καμία δοκιμή 1100*600mm προσαρτημάτων
Ανοχή περιλήψεων πινάκων	±0,0059»(0.15mm)
Πάχος PCB	0,0157» - 0,3937» (0.40mm--10.00mm)
Ανοχή πάχους (T≥0.8mm)	±8%
Ανοχή πάχους (t<0.8mm)	±10%
Πάχος στρώματος μόνωσης	0,00295» - 0,1969» (0.075mm--5.00mm)
Ελάχιστη διαδρομή	0,003» (0.075mm)
Ελάχιστο διάστημα	0,003» (0.075mm)
Εξωτερικό πάχος χαλκού	35µm--420µm (1oz-12oz)
Εσωτερικό πάχος χαλκού	17µm--350µm (0.5oz - 10oz)
Τρύπα τρυπανιών (μηχανική)	0,0059» - 0,25» (0.15mm--6.35mm)
Τελειωμένη τρύπα (μηχανική)	0,0039» - 0,248» (0.10mm--6.30mm)
DiameterTolerance (μηχανικό)	0,00295» (0.075mm)
Εγγραφή (μηχανική)	0,00197» (0.05mm)
Λόγος διάστασης	12:1
Τύπος μασκών ύλης συγκολλήσεως	LPI
Ελάχιστη γέφυρα Soldermask	0,00315» (0.08mm)
Ελάχιστη εκκαθάριση Soldermask	0,00197» (0.05mm)
Βούλωμα μέσω της διαμέτρου	0,0098» - 0,0236» (0.25mm--0.60mm)
Ανοχή ελέγχου σύνθετης αντίστασης	±10%
Η επιφάνεια τελειώνει	HASL, HASL ΕΆΝ, ENIG, κασσίτερος IMM, IMM Ag, OSP, χρυσό δάχτυλο
