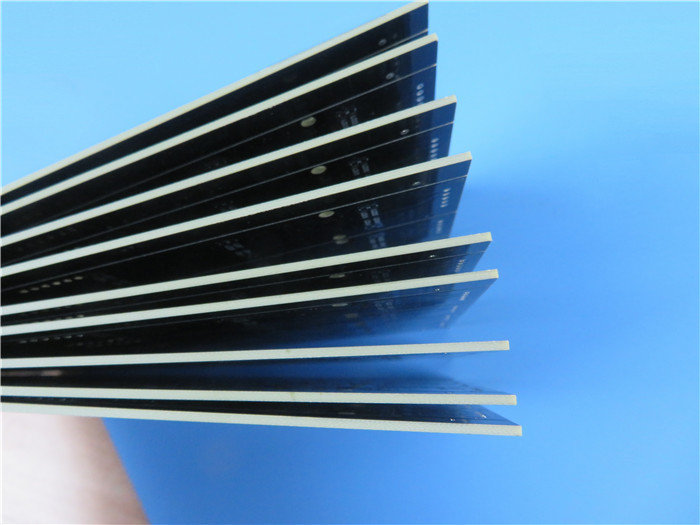

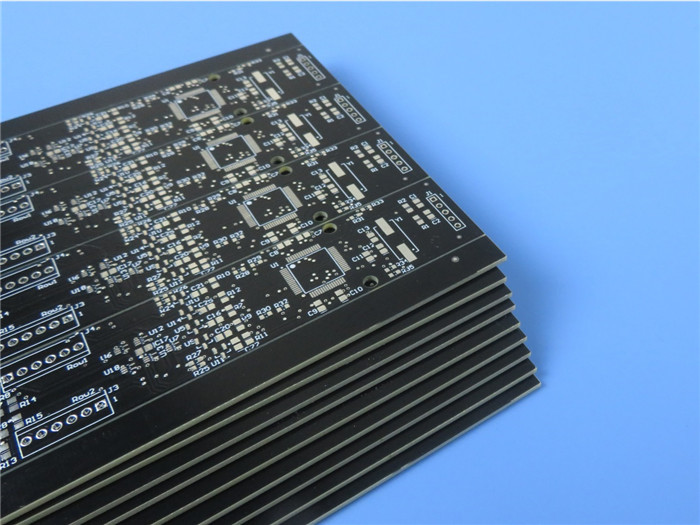

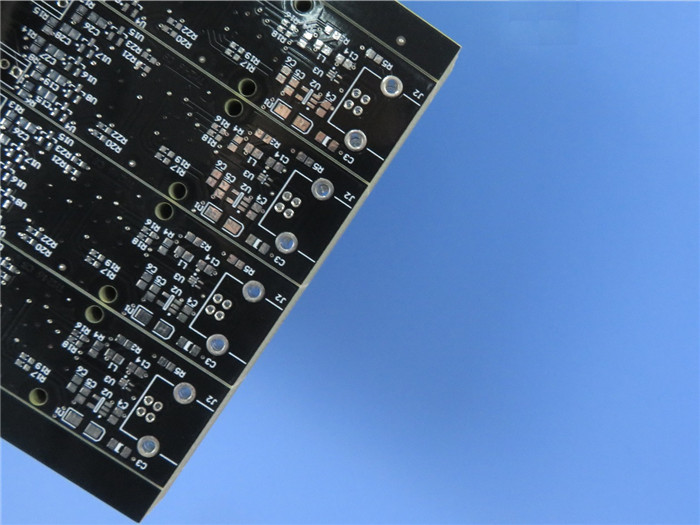

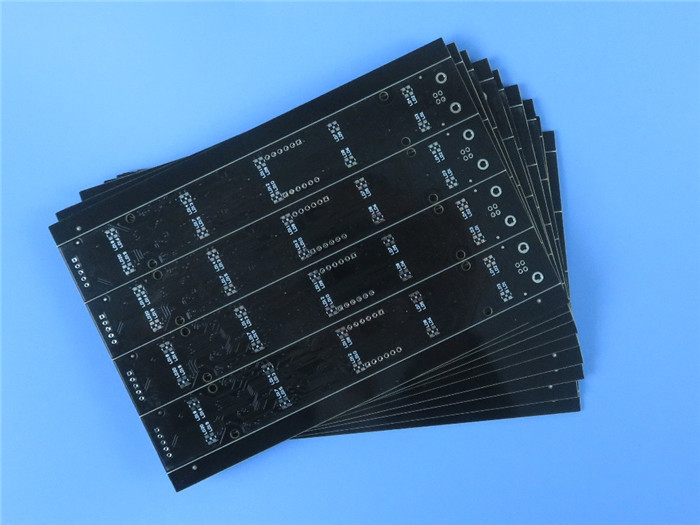

Υψηλός πίνακας κυκλωμάτων Tg πολυστρωματικός τυπωμένος (PCB) στην αμόλυβδη συμμόρφωση αυτός-180ATC και αυτός-180GNBS

Υψηλός πίνακας κυκλωμάτων Tg πολυστρωματικός τυπωμένος (PCB) στην αμόλυβδη συμμόρφωση αυτός-180ATC και αυτός-180GNBS

  • Υψηλός πίνακας κυκλωμάτων Tg πολυστρωματικός τυπωμένος (PCB) στην αμόλυβδη συμμόρφωση αυτός-180ATC και αυτός-180GNBS
  • Υψηλός πίνακας κυκλωμάτων Tg πολυστρωματικός τυπωμένος (PCB) στην αμόλυβδη συμμόρφωση αυτός-180ATC και αυτός-180GNBS
  • Υψηλός πίνακας κυκλωμάτων Tg πολυστρωματικός τυπωμένος (PCB) στην αμόλυβδη συμμόρφωση αυτός-180ATC και αυτός-180GNBS
  • Υψηλός πίνακας κυκλωμάτων Tg πολυστρωματικός τυπωμένος (PCB) στην αμόλυβδη συμμόρφωση αυτός-180ATC και αυτός-180GNBS
  • Υψηλός πίνακας κυκλωμάτων Tg πολυστρωματικός τυπωμένος (PCB) στην αμόλυβδη συμμόρφωση αυτός-180ATC και αυτός-180GNBS
Υψηλός πίνακας κυκλωμάτων Tg πολυστρωματικός τυπωμένος (PCB) στην αμόλυβδη συμμόρφωση αυτός-180ATC και αυτός-180GNBS
Λεπτομέρειες:
Τόπος καταγωγής: Κίνα
Μάρκα: Bicheng Technologies Limited
Πιστοποίηση: UL
Αριθμό μοντέλου: BIC-506-V0.81
Πληρωμής & Αποστολής Όροι:
Ποσότητα παραγγελίας min: 1
Τιμή: USD 2.99-9.99 PER PIECE
Συσκευασία λεπτομέρειες: Κενό
Χρόνος παράδοσης: 10 ΕΡΓΑΣΙΜΕΣ ΗΜΕΡΕΣ
Όροι πληρωμής: T/T, Western Union
Δυνατότητα προσφοράς: 45000 κομμάτια το μήνα
Επικοινωνία
Λεπτομερής Περιγραφή Προϊόντος
Αριθμός στρωμάτων: 4 Γυαλί εποξικό: Αυτός-180ATC
Τελικό φύλλο αλουμινίου: 1.5 Τελικό ύψος του PCB: 1,6 χιλ. ±10%
Η επιφάνεια τελειώνει: HASL αμόλυβδο Χρώμα μασκών ύλης συγκολλήσεως: Μαύρος
Χρώμα του συστατικού μύθου: Άσπρος Δοκιμή: 100% ηλεκτρική προγενέστερη αποστολή δοκιμής

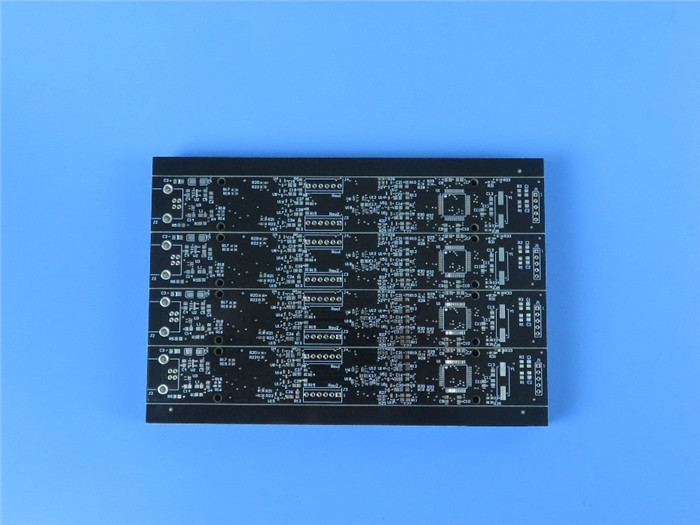

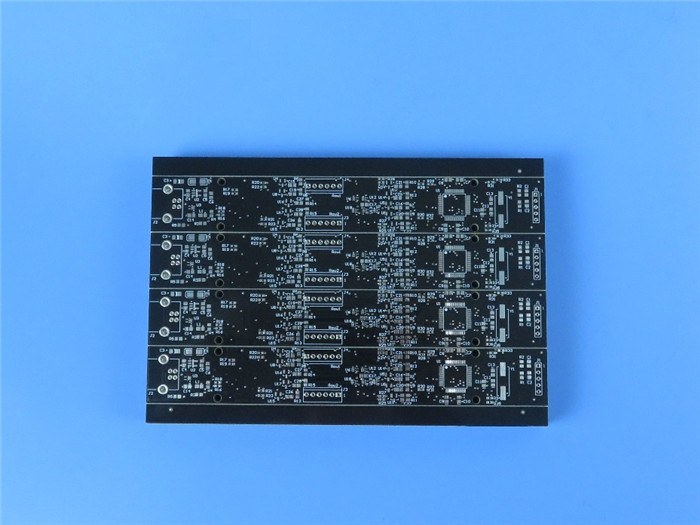

Υψηλός πίνακας κυκλωμάτων Tg πολυστρωματικός τυπωμένος (PCB) στην αμόλυβδη συμμόρφωση αυτός-180ATC και αυτός-180GNBS

(Οι τυπωμένοι πίνακες κυκλωμάτων είναι επί παραγγελία προϊόντα, η εικόνα και οι παράμετροι που παρουσιάζονται είναι ακριβώς για την αναφορά)



Γενική περιγραφή

Αυτός-180ATC είναι προηγμένο υψηλό πολυσύνθετο γεμισμένο ένα εποξικό Tg (175℃ από DSC) με την υψηλή θερμική αξιοπιστία και την αντίσταση του CAF. Είναι κατάλληλο για τις διάφορες εφαρμογές και μπορεί να περάσει την αμόλυβδη συνέλευση 260℃. Το πάχος κυμαίνεται 0.5mm 3.2mm, βάρος 0.5oz χαλκού σε 3oz.



Εφαρμογές

Αυτοκίνητος (ECU μηχανοστασίου)

Πολυστρωματικό και PCB HDI

Backplanes

Αποθήκευση στοιχείων

Κεντρικός υπολογιστής και δικτύωση

Τηλεπικοινωνίες

Βαρύς χαλκός



Υψηλός πίνακας κυκλωμάτων Tg πολυστρωματικός τυπωμένος (PCB) στην αμόλυβδη συμμόρφωση αυτός-180ATC και αυτός-180GNBS 0



Κύρια χαρακτηριστικά

Χαμηλό CTE

Υψηλή αντίσταση θερμότητας

Άριστη αντίσταση του CAF

Καλή αξιοπιστία μέσω-τρυπών



Η ικανότητα PCB μας (αυτός-180ATC)

Υλικό PCB: Υψηλό Tg, αμόλυβδη υψηλή εποξική ρητίνη αξιοπιστίας
Προσδιορισμός: Αυτός-180ATC
Διηλεκτρική σταθερά: 4.4 σε 1GHz
Αρίθμηση στρώματος: Διπλό στρώμα, πολυστρωματικό, υβριδικό PCB
Βάρος χαλκού: 0.5oz (17 µm), 1oz (35µm), 2oz (70µm), 3oz (105µm)
Πάχος PCB: 0.6mm, 0.8mm, 1.0mm, 1.2mm, 1.6mm, 1.8mm, 2.0mm, 2.4mm, 3.0mm, 3.2mm
Μέγεθος PCB: ≤400mm Χ 500mm
Μάσκα ύλης συγκολλήσεως: Πράσινο, μαύρο, ματ μαύρο, μπλε, ματ μπλε, κίτρινο, κόκκινο κ.λπ.
Η επιφάνεια τελειώνει: Γυμνός χαλκός, HASL, ENIG, OSP, κασσίτερος βύθισης, βύθιση ασημένια κ.λπ….
Τεχνολογία: HDI, μέσω στο μαξιλάρι, τον έλεγχο σύνθετης αντίστασης, την τυφλή μέσω/που θάβονται μέσω, ακρών επένδυση, BGA, τις τρύπες κ.λπ. Countsunk.



Παράρτημα: Γενικές ιδιότητες αυτός-180ATC

Στοιχεία ΕΠΙ TM-650 Χαρακτηριστική αξία Μονάδα
Δύναμη φλούδας, ελάχιστη 2.4.8   lb/inch
Α. φύλλο αλουμινίου χαλκού μικρής ακτινοβολίας 5
Β. τυποποιημένο φύλλο αλουμινίου χαλκού σχεδιαγράμματος 8
Ειδική αντίσταση όγκου 2.5.17.1 1x109 Μ - εκατ.
Ειδική αντίσταση επιφάνειας 2.5.17.1 1x108 Μ
Απορρόφηση υγρασίας, μέγιστη 2.6.2.1 0,1 %
Permittivity (περιεκτικότητα σε ρητίνη DK, 50%)     --
Α. 1MHz 2.5.5.9 4.5
Β. 1GHz 2.5.5.9 4.4
Εφαπτομένη απώλειας (Df, 50% περιεκτικότητα σε ρητίνη)     --
Α. 1MHz 2.5.5.9 0,014
Β. 1GHz 2.5.5.9 0,015
Κάμψης δύναμη, ελάχιστη     N/mm2
Α. κατεύθυνση μήκους 2.4.4 500-530
Β. διαγώνια κατεύθυνση   410-440
Θερμική πίεση 10 s σε 288°C
Α. Unetched 2.4.13.1 Πέρασμα Εκτίμηση
Β. χαραγμένος   Πέρασμα
Εύφλεκτο UL94 Β-0 Εκτίμηση
Συγκριτικός ακολουθώντας δείκτης (CTI) IEC 60112/UL 746 CTI 3 (175-249) Κατηγορία (βολτ)
Θερμοκρασία μετάβασης γυαλιού (DSC) 2.4.25 175 ˚C
Θερμοκρασία αποσύνθεσης 2.4.24.6 345 ˚C
X/Y άξονας CTE (40℃ σε 125℃) 2.4.41 11-13 / 13-15 ppm/˚C
Ζ-άξονας CTE
Α. άλφα 1   45 ppm/˚C
Β. άλφα 2 2.4.24 210 ppm/˚C
Γ. 50 έως 260 βαθμοί Γ   2.7 %
Θερμική αντίσταση
Α. T260 2.4.24.1 >60 Πρακτικά

Υψηλός πίνακας κυκλωμάτων Tg πολυστρωματικός τυπωμένος (PCB) στην αμόλυβδη συμμόρφωση αυτός-180ATC και αυτός-180GNBS 1
