RO4350B, 4003C Rogers 5880, 5870, 6002, 6010, 6006, 6035 RO3003, RO3035, RO3006, RO3010, RO3210, RO3203
TLX-8, TLX-6, TLX-9, TLX-0, TLX-7, TLY-3, TLY-5, RF-35TC, RF-60TC, RF-35A2, RF-60A, AD450, AD600, TMM4, TC350
Τόπος καταγωγής: | Κίνα |
Μάρκα: | Bicheng Enterprise Limited |
Πιστοποίηση: | UL |
Αριθμό μοντέλου: | BIC-0087-V5.4 |
Ποσότητα παραγγελίας min: | 1 |
---|---|
Τιμή: | USD20~30 |
Συσκευασία λεπτομέρειες: | Κενό |
Χρόνος παράδοσης: | 4-5 εργάσιμες ημέρες |
Όροι πληρωμής: | T/T, Paypal |
Δυνατότητα προσφοράς: | 45000 κομμάτια το μήνα |
Αριθμός στρωμάτων: | 5 | Γυαλί εποξικό: | RO4003C 20mil, Tg 288℃ |
---|---|---|---|
Τελικό ύψος του PCB: | 2.1mm ±0.16 | Τελικό φύλλο αλουμινίου εξωτερικό: | 1,0 oz |
Η επιφάνεια τελειώνει: | Electroless νικέλιο πέρα από το χρυσό βύθισης (ENIG) (2 νικέλιο µ» πάνω από 100 µ») | Χρώμα μασκών ύλης συγκολλήσεως: | καμία μάσκα ύλης συγκολλήσεως που απαιτείται |
Χρώμα του συστατικού μύθου: | κανένας απαιτημένος | Δοκιμή: | 100% ηλεκτρική προγενέστερη αποστολή δοκιμής |
5 πίνακας Bulit PCB υψηλής συχνότητας στρώματος σε Rogers 20mil RO4003C με το χρυσό βύθισης
(Τα PCB είναι επί παραγγελία προϊόντα, η εικόνα και οι παράμετροι που παρουσιάζονται είναι ακριβώς για την αναφορά)
Γεια ο καθένας,
Σήμερα, πρόκειται να μιλήσουμε για έναν τύπο του PCB υψηλής συχνότητας 5 στρωμάτων που γίνεται σε Rogers RO4003C.
το PCB 5 στρωμάτων κατασκευάζεται σε 3 πυρήνες RO4003C και του χαραγμένου χαλκού 1 στρώματος για να επιτύχει μακριά 5 στρώματα.

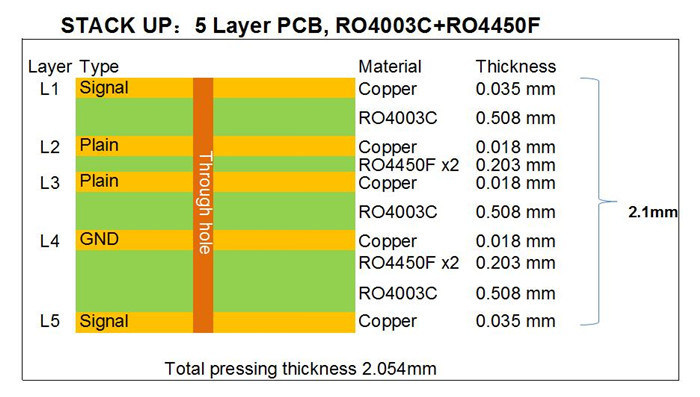

Βλέποντας από το σωρό επάνω, μπορούμε να δούμε 3 φύλλα 20 mil των πυρήνων επιτυγχάνουμε τη βασική δομή στρώματος, 2 στρώματα του διηλεκτρικού υλικού (prepreg) δεσμού οι 3 πυρήνες που οδηγούν στον πίνακα 5 στρώματος. Το βάρος χαλκού στο εσωτερικός-στρώμα είναι μισή ουγγιά, εξωτερικός-στρώμα 1 ουγγιά. Το τελικό ύψος του πίνακα είναι 2.1mm παχιά.

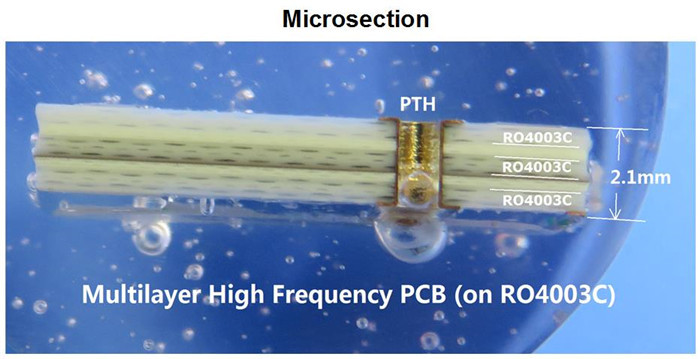

Παρακάτω είναι η εικόνα του μικροϋπολογιστής-τμήματος, η οποία μπορεί να απεικονίσει πιό διαισθητικά τη δομή του πίνακα. Καμία μάσκα ύλης συγκολλήσεως δεν εφαρμόζεται στην επιφάνεια, τα μαξιλάρια είναι χρυσός βύθισης που καλύπτεται.
Πραγματικά ο σωρός επάνω πολυστρωματικού PCBs μπορεί να γίνει σε πολλούς διαφορετικούς τρόπους σύμφωνα με τις διαφορετικές απαιτήσεις ή τις εφαρμογές για τις ελεγχόμενες σύνθετες αντιστάσεις, να επισημάνει τη μετάδοση κ.λπ. Υπάρχουν πολλοί τύποι πυρήνων για το σχεδιαστή μας για να επιλέξουν την οικογένεια RO4003C, όπως 8mil, σε 12mil, 16mil, 20mil, 32mil και 60mil κ.λπ.
Ο πυρήνας έχει καθορίσει το πάχος, είναι πολύ σημαντικό στο ηλεκτρικό μήκος των γραμμών RF στον πίνακα κυκλωμάτων.
Έχουμε ποικίλα υλικά υψηλής συχνότητας για τους πελάτες για να επιλέξουμε από, ο κεντρικός αγωγός είναι Rogers 4000 σειρές, 3000 σειρές, 5000 σειρές και 6000 σειρές, Taconic σειρές TLX, σειρές κ.λπ. TLY και κινεζικές σειρές κ.λπ. F4B.
Εάν ενδιαφέρεστε για, παρακαλώ αισθανθείτε ελεύθερος να μας έρθει σε επαφή με.
Σας ευχαριστώ για την ανάγνωσή σας.
Η ικανότητα 2022 PCB μας
Παράμετρος | Αξία |
Αριθμήσεις στρώματος | 1-32 |
Υλικό υποστρωμάτων | RO4350B, RO4003C, RO4730G3, RO4360G2, RO4533, RO3003, RO3006, RO3010, RO3035, RO3203, RO3210 RT/Duriod 5880 RT/Duriod 5870, RT/Duriod 6002, RT/Duroid 6010, RT/duroid 6035HTC TMM4, TMM10, κάπα 438 Tlf-35 RF-35TC, RF-60A, RF-60TC, RF-35A2, RF-45, RF-10, TRF-45 TLX-0, TLX-6, TLX-7, TLX-8 TLX-9, TLY-3, TLY-5 PTFE F4B (DK2.2 DK2.65 DK2.85 DK2.94, DK3.0, DK3.2, DK3.38, DK3.5, DK4.0, DK4.4, DK6.15, DK10.2) AD450, AD600, AD1000, TC350 Nelco N4000, N9350, N9240 FR-4 (υψηλό Tg S1000-2M, TU-872 SLK, TU-768, αυτός-180A κ.λπ.), FR-4 υψηλό CTI>600V Polyimide, PET Πυρήνας κ.λπ. μετάλλων. |
Μέγιστο μέγεθος | Δοκιμή πετάγματος: 900*600mm, δοκιμή 460*380mm, καμία δοκιμή 1100*600mm προσαρτημάτων |
Ανοχή περιλήψεων πινάκων | ±0.0059» (0.15mm) |
Πάχος PCB | 0,0157» - 0,3937» (0.40mm--10.00mm) |
Ανοχή πάχους (T≥0.8mm) | ±8% |
Ανοχή πάχους (t<0.8mm) | ±10% |
Πάχος στρώματος μόνωσης | 0,00295» - 0,1969» (0.075mm--5.00mm) |
Ελάχιστη διαδρομή | 0,003» (0.075mm) |
Ελάχιστο διάστημα | 0,003» (0.075mm) |
Εξωτερικό πάχος χαλκού | 35µm--420µm (1oz-12oz) |
Εσωτερικό πάχος χαλκού | 17µm--350µm (0.5oz - 10oz) |
Τρύπα τρυπανιών (μηχανική) | 0,0059» - 0,25» (0.15mm--6.35mm) |
Τελειωμένη τρύπα (μηχανική) | 0,0039» - 0,248» (0.10mm--6.30mm) |
DiameterTolerance (μηχανικό) | 0,00295» (0.075mm) |
Εγγραφή (μηχανική) | 0,00197» (0.05mm) |
Λόγος διάστασης | 12:1 |
Τύπος μασκών ύλης συγκολλήσεως | LPI |
Ελάχιστη γέφυρα Soldermask | 0,00315» (0.08mm) |
Ελάχιστη εκκαθάριση Soldermask | 0,00197» (0.05mm) |
Βούλωμα μέσω της διαμέτρου | 0,0098» - 0,0236» (0.25mm--0.60mm) |
Ανοχή ελέγχου σύνθετης αντίστασης | ±10% |
Η επιφάνεια τελειώνει | HASL, HASL ΕΆΝ, ENIG, κασσίτερος IMM, IMM Ag, OSP, χρυσό δάχτυλο |
