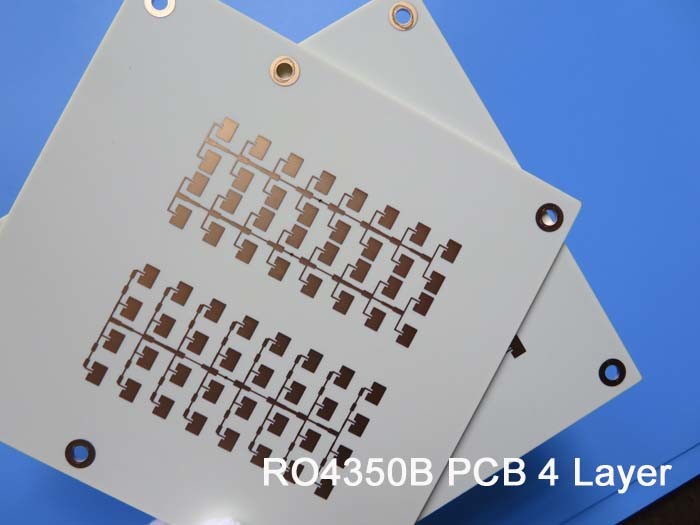

4 PCB υψηλής συχνότητας στρώματος 6,6 Mil RO4350B και 10 Mil RO4350B για το σύστημα ραντάρ

4 PCB υψηλής συχνότητας στρώματος 6,6 Mil RO4350B και 10 Mil RO4350B για το σύστημα ραντάρ
(Οι τυπωμένοι πίνακες κυκλωμάτων είναι επί παραγγελία προϊόντα, η εικόνα και οι παράμετροι που παρουσιάζονται είναι ακριβώς για την αναφορά)

Γεια ο καθένας,

Η πολυστρωματική υψηλή συχνότητα PCBs γίνεται από όλο το υλικό υψηλής συχνότητας συμπεριλαμβανομένης της κόλλας prepreg. Παραδείγματος χάριν, ένα PCB 4 στρωμάτων RO4350B είναι μια ένωση 2 πυρήνων των υποστρωμάτων RO4350B. Όπως είναι γνωστός σε όλοι, υπάρχουν 8 πυρήνες στην οικογένεια RO4350B, δηλ. 4mil (0.101mm) σε 60mil (1.524mm).


Έτσι είναι πολύ ενδιαφέρον ότι stack-up 4 στρωμάτων μπορεί να γίνει σε πολλούς διαφορετικούς τρόπους.

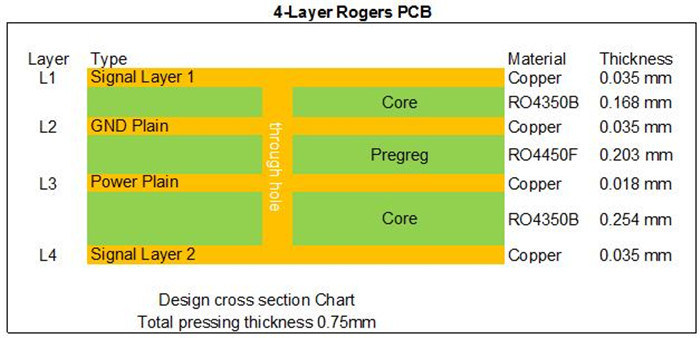

Σήμερα μιλήσαμε είμαστε ένα PCB υψηλής συχνότητας 4 στρωμάτων RO4350B που στηρίχτηκε στο υπόστρωμα 6.6mil και 10mil RO4350B για την εφαρμογή του συστήματος ραντάρ. Αυτός ο πίνακας RF έχει ένα πάχος 0.82mm με μια ελάχιστη διαδρομή 4mil και το χάσμα 5mil. Αυτό είναι ένα καθαρό πολυστρωματικό PCB υψηλής συχνότητας με RO4450B ως διηλεκτρικό prepreg. Άλλες προδιαγραφές είναι άσπρες πέρα από την πράσινη μάσκα ύλης συγκολλήσεως, χρυσός βύθισης που καλύπτεται στα μαξιλάρια. Ο ολόκληρος πίνακας παρέχεται 1 επάνω ανά επιτροπή. Κατασκευάζονται ανά ΕΠΙ 6012 κατηγορία 2 χρησιμοποιώντας τα παρεχόμενα στοιχεία Gerber. Κάθε 50 επιτροπές συσκευάζονται για την αποστολή. Εδώ είναι η λεπτομέρεια stack-up:



Χαρακτηριστικά γνωρίσματα και οφέλη
1) Άριστη απόδοση υψηλής συχνότητας λόγω της χαμηλών διηλεκτρικών ανοχής και της απώλειας
2) Καλή αντίσταση υψηλής θερμοκρασίας και χαμηλής θερμοκρασίας (- 192℃-260℃)
3) Επιλέξιμο ποσοστό προϊόντων πρώτης παραγωγής: >95%
4) Παράδοση εγκαίρως: >98%
5) Ποσοστό καταγγελίας πελατών: <1>



Εφαρμογές
Μορφωματικός παλμογράφος, vario-συζευκτήρας, πύργος-τοποθετημένος ενισχυτής, ενισχυτής δύναμης
Θραύστης, ακουστικοί αισθητήρες ανίχνευσης, διακόπτες RF, ενισχυτής κορμών

Φύλλο παραμέτρου και στοιχείων
