Τόπος καταγωγής: | Κίνα |
Μάρκα: | Bicheng Technologies Limited |
Πιστοποίηση: | UL |
Αριθμό μοντέλου: | BIC-0067-V1.08 |
Ποσότητα παραγγελίας min: | 1 |
---|---|
Τιμή: | USD 2.99-9.99 PER PIECE |
Συσκευασία λεπτομέρειες: | Κενό |
Χρόνος παράδοσης: | 10 ΕΡΓΑΣΙΜΕΣ ΗΜΕΡΕΣ |
Όροι πληρωμής: | T/T, Western Union |
Δυνατότητα προσφοράς: | 45000 κομμάτια το μήνα |
Αριθμός στρωμάτων: | 4 | Γυαλί εποξικό: | RO4350B Tg280℃, er<3.48, Rogers Corp |
---|---|---|---|
Τελικό φύλλο αλουμινίου: | 1.0 | Τελικό ύψος του PCB: | 0,8 χιλ. ±10% |
Η επιφάνεια τελειώνει: | Χρυσός βύθισης | Χρώμα μασκών ύλης συγκολλήσεως: | Πράσινος |
Χρώμα του συστατικού μύθου: | Άσπρος | Δοκιμή: | 100% ηλεκτρική προγενέστερη αποστολή δοκιμής |

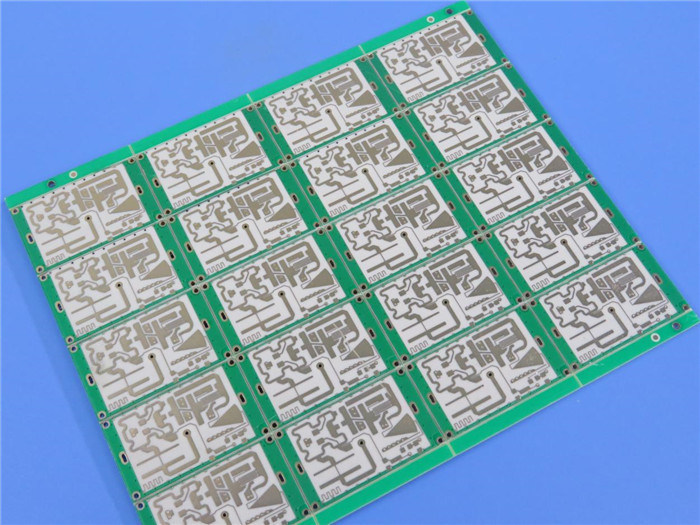

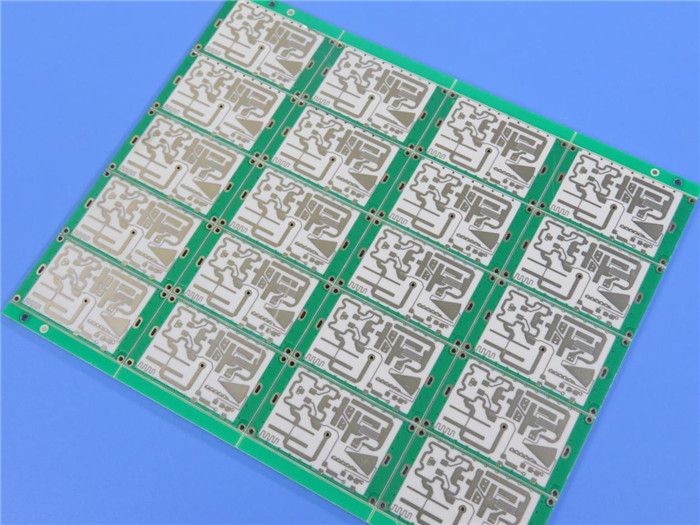

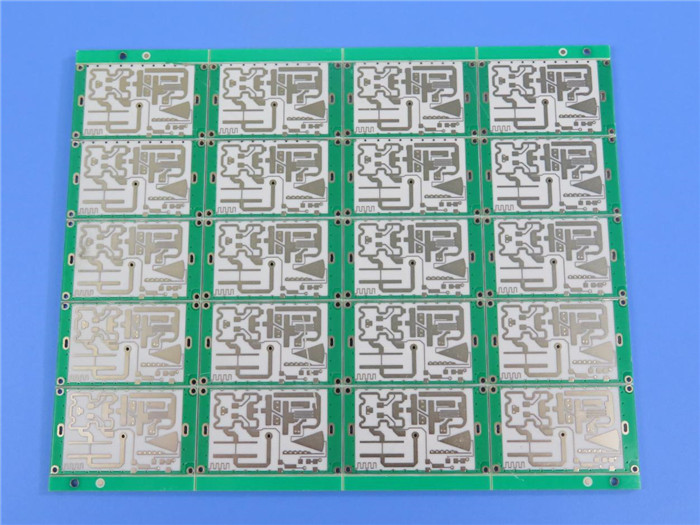

4 PCB υψηλής συχνότητας στρώματος που στηρίζεται στον πυρήνα 2 10mil RO4350B με το χρυσό βύθισης για το ασύρματο σύστημα κεραιών
(Οι τυπωμένοι πίνακες κυκλωμάτων είναι επί παραγγελία προϊόντα, η εικόνα και οι παράμετροι που παρουσιάζονται είναι ακριβώς για την αναφορά)
Γειά σου ο καθένας,

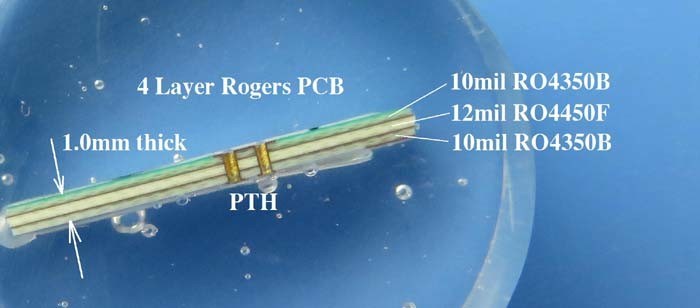

Αυτό είναι ένα PCB υψηλής συχνότητας 4 στρωμάτων RO4350B που στηρίζεται σε 2 πυρήνες 10mil, που συνδέονται από 1 φύλλο RO4450Fprepreg. Σύμφωνα με την απαίτηση της μετάδοσης σημάτων, το prepreg μπορεί να είναι 1 φύλλο (4mil), 2 φύλλα και 3 φύλλα. Αυτός ο πίνακας είναι για την εφαρμογή του ασύρματου συστήματος κεραιών. Είναι παχύς, άσπρος μύθος 0,80 χιλ. πέρα από την πράσινη μάσκα ύλης συγκολλήσεως που καλύπτεται και στις δύο πλευρές και ο χρυσός βύθισης είναι στα μαξιλάρια. Κατασκευάζονται ανά ΕΠΙ 6012 κατηγορία 2 χρησιμοποιώντας τα παρεχόμενα στοιχεία Gerber. Κάθε 25 επιτροπές συσκευάζονται για την αποστολή.
Σύμφωνα με τις πραγματικές εφαρμογές, το prepreg μπορεί να επιλεχτεί δεδομένου ότι περισσότερες πτυχές, παραδείγματος χάριν, μετά από το μικροϋπολογιστής-τμήμα παρουσιάζουν πτυχή 3 RO4450F.
Φύλλο παραμέτρου και στοιχείων
ΜΈΓΕΘΟΣ PCB | 120 Χ 120mm=1PCS |
ΤΥΠΟΣ ΠΙΝΑΚΩΝ | Πολυστρωματικό PCB |
Αριθμός στρωμάτων | 4 στρώματα |
Η επιφάνεια τοποθετεί τα συστατικά | ΝΑΙ |
Μέσω των τμημάτων τρυπών | ΝΑΙ |

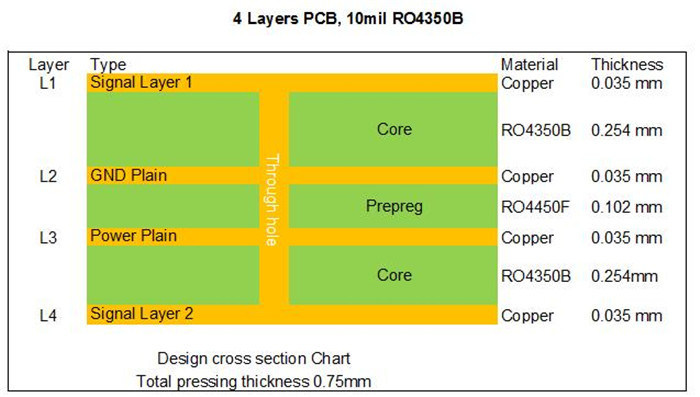

STACKUP ΣΤΡΩΜΑΤΟΣ | χαλκός - 35um (1 oz) ΤΟΠ στρώμα +plate |
RO4350B 0.254mm | |
χαλκός - 35um (1oz) μέσο στρώμα 1 | |
RO4450F 0.1016mm | |
χαλκός - 35um (1oz) μέσο στρώμα 2 | |
RO4350B 0.254mm | |
χαλκός - 35um (1 oz) στρώμα +plate BOT | |
ΤΕΧΝΟΛΟΓΙΑ | |
Ελάχιστα ίχνος και διάστημα: | 5,5 mil/6 mil |
Ελάχιστες/μέγιστες τρύπες: | 0,38 χιλ./3,72 χιλ. |
Αριθμός διαφορετικών τρυπών: | 8 |
Αριθμός τρυπών τρυπανιών: | 489 |
Αριθμός αλεσμένων αυλακώσεων: | 0 |
Αριθμός εσωτερικών διακοπών: | 4 |
Έλεγχος σύνθετης αντίστασης: | αριθ. |
Αριθμός χρυσού δάχτυλου: | 0 |
ΥΛΙΚΟ ΠΙΝΑΚΩΝ | |
Γυαλί εποξικό: | RO4350B Tg280℃, ER<3> |
Τελικό φύλλο αλουμινίου εξωτερικό: | 1,5 oz |
Τελικό φύλλο αλουμινίου εσωτερικό: | 1 oz |
Τελικό ύψος του PCB: | 0,8 χιλ. ±10% |
ΕΠΕΝΔΥΣΗ ΚΑΙ ΕΠΙΣΤΡΩΜΑ | |
Η επιφάνεια τελειώνει | Χρυσός βύθισης |
Η μάσκα ύλης συγκολλήσεως ισχύει: | ΚΟΡΥΦΗ, ελάχιστο 12micron |
Χρώμα μασκών ύλης συγκολλήσεως: | Πράσινος, PSR-2000GT600D, Taiyo παρεχόμενο. |
Τύπος μασκών ύλης συγκολλήσεως: | LPSM |
CONTOUR/CUTTING | Δρομολόγηση |
ΧΑΡΑΚΤΗΡΙΣΜΟΣ | |
Πλευρά του συστατικού μύθου | ΚΟΡΥΦΗ |
Χρώμα του συστατικού μύθου | Λευκό, ijr-4000 MW300, εμπορικό σήμα Taiyo |
Όνομα ή λογότυπο κατασκευαστών: | Χαρακτηρισμένος στον πίνακα σε έναν αγωγό και η ΕΛΕΥΘΕΡΗ ΠΕΡΙΟΧΗ |
ΜΕΣΩ | Καλυμμένος μέσω της τρύπας (PTH), ελάχιστο μέγεθος 0.42mm. |
FLAMIBILITY ΕΚΤΙΜΗΣΗ | Έγκριση λεπτό UL 94-V0. |
ΑΝΟΧΗ ΔΙΑΣΤΑΣΗΣ | |
Διάσταση περιλήψεων: | 0,0059» |
Επένδυση πινάκων: | 0,0029» |
Ανοχή τρυπανιών: | 0,002» |
ΔΟΚΙΜΗ | 100% ηλεκτρική προγενέστερη αποστολή δοκιμής |
ΤΥΠΟΣ ΕΡΓΟΥ ΤΈΧΝΗΣ ΠΟΥ ΠΑΡΕΧΕΤΑΙ | αρχείο ηλεκτρονικού ταχυδρομείου, Gerber rs-274-Χ, PCBDOC κ.λπ. |
ΠΕΡΙΟΧΗ ΥΠΗΡΕΣΙΩΝ | Παγκοσμίως, συνολικά. |
Χαρακτηριστικά γνωρίσματα και οφέλη
1) RO4350B άριστη απόδοση υψηλής συχνότητας
2) Χαμηλές διηλεκτρικές ανοχή και απώλεια
3) ISO9000, ISO14001, επικυρωμένο IAFT16949 εργοστάσιο
4) ικανότητα μήνα τετραγωνικών μέτρων 30000
5) 8000 τύποι των PCB το μήνα
Εφαρμογές
Θραύστης HDMI, δρομολογητής 3G, ενότητα Bluetooth, ενισχυτής WiFi, Dongle Bluetooth USB, χαμηλού θορύβου ενισχυτής, φίλτρο παρέμβασης, πύργος-τοποθετημένος ενισχυτής, πολύζευξη
