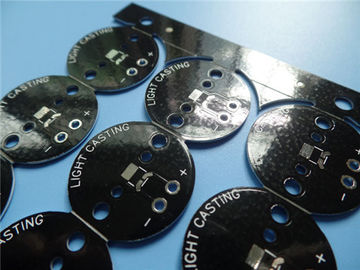

Διπλή πλαισιωμένη 0.6mm παχιά καλυμμένη Trhough αργιλίου τρύπα το (PTH) PCB

Λεπτομέρειες:

Τόπος καταγωγής:	Κίνα
Μάρκα:	Bicheng Enterprise Limited
Πιστοποίηση:	UL
Αριθμό μοντέλου:	BIC-0055-V5.5

Πληρωμής & Αποστολής Όροι:

Ποσότητα παραγγελίας min:	1
Τιμή:	USD40~50
Συσκευασία λεπτομέρειες:	κενό
Χρόνος παράδοσης:	6-7 εργάσιμες ημέρες
Όροι πληρωμής:	Μ / Τ, Paypal
Δυνατότητα προσφοράς:	45000 κομμάτια το μήνα

Επικοινωνία

Λεπτομερής Περιγραφή Προϊόντος

θερμική αγωγιμότητα:	1W/MK διηλεκτρικό υλικό, MCPCB	Τελικό ύψος του PCB:	0.6mm ±0.1
Τελικό φύλλο αλουμινίου εξωτερικό:	1 oz	Τελικό φύλλο αλουμινίου εσωτερικό:	1 oz
Η επιφάνεια τελειώνει:	Ισοπέδωση συγκόλλησης ζεστού αέρα (HASL), αμόλυβδο, Sn>=2.54µm	Χρώμα μασκών ύλης συγκολλήσεως:	μαύρος
Χρώμα του συστατικού μύθου:	Λευκό	δοκιμής:	100% ηλεκτρική προγενέστερη αποστολή δοκιμής

Σχεδιάγραμμα προϊόντων

1.1 γενική περιγραφή

Αυτό είναι ένας τύπος του διπλού πλαισιωμένου PCB αργιλίου για την εφαρμογή του οδηγημένου φωτισμού. Είναι

0,6 χιλ. παχύς με τη θερμική αγωγιμότητα 1W/MK. Το πιάτο αργιλίου είναι από ITEQ, ύλη συγκολλήσεως

καλύψτε και από Taiyo. Έχει κατασκευάσει ανά ΕΠΙ 6012 κατηγορία 2 τη χρησιμοποίηση παρεχόμενη

Στοιχεία Gerber. Κάθε 25 επιτροπές συσκευάζονται χωριστά.

1.2 χαρακτηριστικά γνωρίσματα και οφέλη

Διαδικασία Α. SMT.
Β. ο αποτελεσματικός διασκεδασμός θερμότητας μειώνει τη λειτουργούσα θερμοκρασία της ενότητας και

παρατείνει τη ζωή υπηρεσιών.
Γ. η πυκνότητα και η αξιοπιστία ισχύος είναι βελτιωμένα επάνω 10%.
Δ. μειώστε την εξάρτηση των heatsinks και άλλου υλικού (συμπεριλαμβανομένης της θερμικής διεπαφής

υλικό),
Ε. μειώστε τον όγκο του προϊόντος,
Φ. μειώστε το κόστος του υλικού και της συνέλευσης,
Το Γ. UL, ISO πιστοποίησε το εργοστάσιο κατασκευής PCB.
Χ. παράδοση εγκαίρως. Κράτηση του ποσοστού -χρόνος-παράδοσης 98%.
Ι. DDU Door to door αποστολή με τα ανταγωνιστικά έξοδα αποστολής,
J. επαγγελματικοί και πεπειραμένοι μηχανικοί
Κ. ανταγωνιστική τιμή
Λ. έγκαιρη υπηρεσία

1.3 εφαρμογή

Ισορροπημένος ενισχυτής, ηλεκτρονικός εξοπλισμός επικοινωνίας, ελεγκτής δύναμης, βιομηχανικός και

λαμπτήρες μεταλλείας

1.4 φύλλο παραμέτρου και στοιχείων

ΜΈΓΕΘΟΣ PCB	85 Χ 91mm=9PCS
ΤΥΠΟΣ ΠΙΝΑΚΩΝ	MCPCB
Αριθμός στρωμάτων	Πλαισιωμένο διπλάσιο PCB, PCB πυρήνων μετάλλων
Η επιφάνεια τοποθετεί τα συστατικά	ΝΑΙ
Μέσω των τμημάτων τρυπών	Αριθ.
STACKUP ΣΤΡΩΜΑΤΟΣ	χαλκός - 35um (1oz) +PLATE
	1W/MK διηλεκτρικό υλικό
	Αργίλιο 1060
	1W/MK διηλεκτρικό υλικό
	χαλκός - 35um (1oz) +PLATE
ΤΕΧΝΟΛΟΓΙΑ
Ελάχιστα ίχνος και διάστημα:	13mil/14mil
Ελάχιστες/μέγιστες τρύπες:	1.5/3.3mm
Αριθμός διαφορετικών τρυπών:	4
Αριθμός τρυπών τρυπανιών:	9
Αριθμός αλεσμένων αυλακώσεων:	0
Αριθμός εσωτερικών διακοπών:	0
Έλεγχος σύνθετης αντίστασης	αριθ.
ΥΛΙΚΟ ΠΙΝΑΚΩΝ
Θερμική αγωγιμότητα	1W/MK διηλεκτρικό υλικό, MCPCB
Τελικό φύλλο αλουμινίου εξωτερικό:	1oz
Τελικό φύλλο αλουμινίου εσωτερικό:	1oz
Τελικό ύψος του PCB:	0.6mm ±0.1
ΕΠΕΝΔΥΣΗ ΚΑΙ ΕΠΙΣΤΡΩΜΑ
Η επιφάνεια τελειώνει	Ισοπέδωση συγκόλλησης ζεστού αέρα (HASL), αμόλυβδο, Sn>=2.54µm
Η μάσκα ύλης συγκολλήσεως ισχύει:	Να ολοκληρώσει και κατώτατο σημείο. 12micon ελάχιστο.
Χρώμα μασκών ύλης συγκολλήσεως:	Μαύρος
Τύπος μασκών ύλης συγκολλήσεως:	LPSM
CONTOUR/CUTTING	Δρομολόγηση
ΧΑΡΑΚΤΗΡΙΣΜΟΣ
Πλευρά του συστατικού μύθου	ΚΟΡΥΦΗ
Χρώμα του συστατικού μύθου	Άσπρος
Όνομα ή λογότυπο κατασκευαστών:	Χαρακτηρισμένος στον πίνακα σε έναν αγωγό και η ΕΛΕΥΘΕΡΗ ΠΕΡΙΟΧΗ
ΜΕΣΩ	μέσω σκεπασμένου με τέντα.
FLAMIBILITY ΕΚΤΙΜΗΣΗ	Έγκριση λεπτό UL 94-V0.
ΑΝΟΧΗ ΔΙΑΣΤΑΣΗΣ
Διάσταση περιλήψεων:	0,0059» (0.15mm)
Επένδυση πινάκων:	0,0030» (0.076mm)
Ανοχή τρυπανιών:	0,002» (0.05mm)
ΔΟΚΙΜΗ	100% ηλεκτρική προγενέστερη αποστολή δοκιμής
ΤΥΠΟΣ ΕΡΓΟΥ ΤΈΧΝΗΣ ΠΟΥ ΠΑΡΕΧΕΤΑΙ	αρχείο ηλεκτρονικού ταχυδρομείου, Gerber rs-274-Χ, PCBDOC κ.λπ.
ΠΕΡΙΟΧΗ ΥΠΗΡΕΣΙΩΝ	Παγκοσμίως, συνολικά.
