Χαμηλό DK/Df FR-4 υψηλός θερμικός τυπωμένος αξιοπιστία πίνακας κυκλωμάτων PCB (PCB) TU-872 πολυστρωματικά PCB

Λεπτομέρειες:

Τόπος καταγωγής:	Κίνα
Μάρκα:	Bicheng Technologies Limited
Πιστοποίηση:	UL
Αριθμό μοντέλου:	BIC-500-V5.3

Πληρωμής & Αποστολής Όροι:

Ποσότητα παραγγελίας min:	1
Τιμή:	USD9.99-99.99
Συσκευασία λεπτομέρειες:	Κενό
Χρόνος παράδοσης:	10 εργάσιμες ημέρες
Όροι πληρωμής:	T/T, Paypal
Δυνατότητα προσφοράς:	45000 κομμάτια το μήνα

Επικοινωνία

Λεπτομερής Περιγραφή Προϊόντος

Αριθμός στρωμάτων:	4	Γυαλί εποξικό:	TU-872 SLK SP
Τελικό ύψος του PCB:	1.6mm ±0.16	Τελικό φύλλο αλουμινίου εξωτερικό:	1,5 oz
Η επιφάνεια τελειώνει:	Electroless νικέλιο πέρα από το χρυσό βύθισης (ENIG) (micoinch 2 άνω των του νικελίου 100 μικροϊντσώ	Χρώμα μασκών ύλης συγκολλήσεως:	Μπλε
Χρώμα του συστατικού μύθου:	Άσπρος	Δοκιμή:	100% ηλεκτρική προγενέστερη αποστολή δοκιμής

Χαμηλό DK/Df FR-4 υψηλός θερμικός τυπωμένος αξιοπιστία πίνακας κυκλωμάτων PCB (PCB) TU-872 πολυστρωματικά PCB

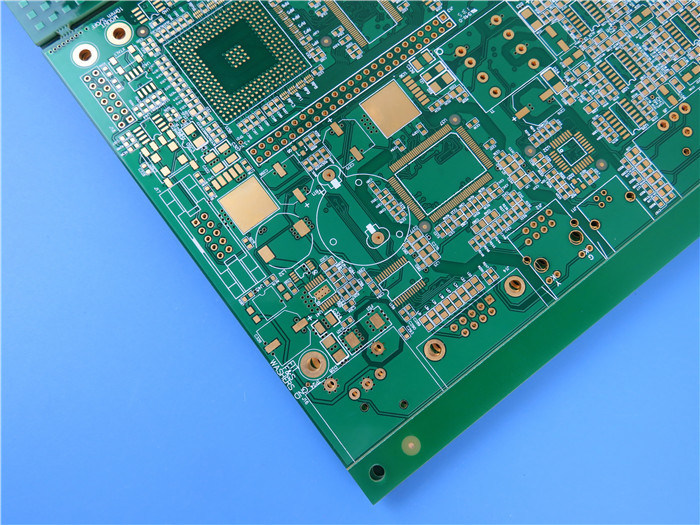

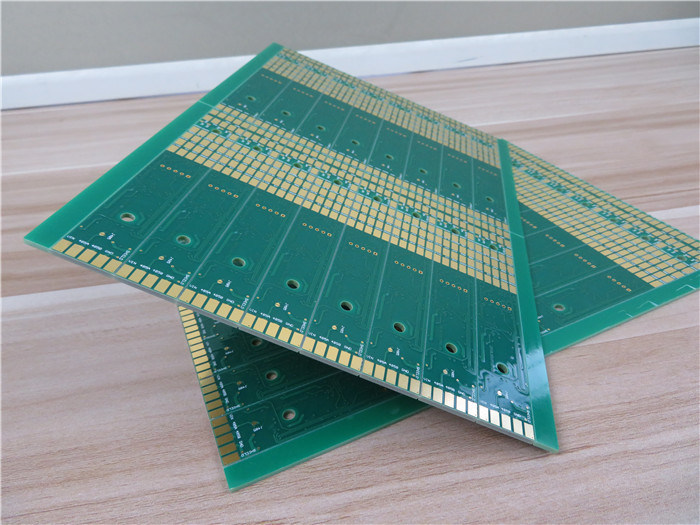

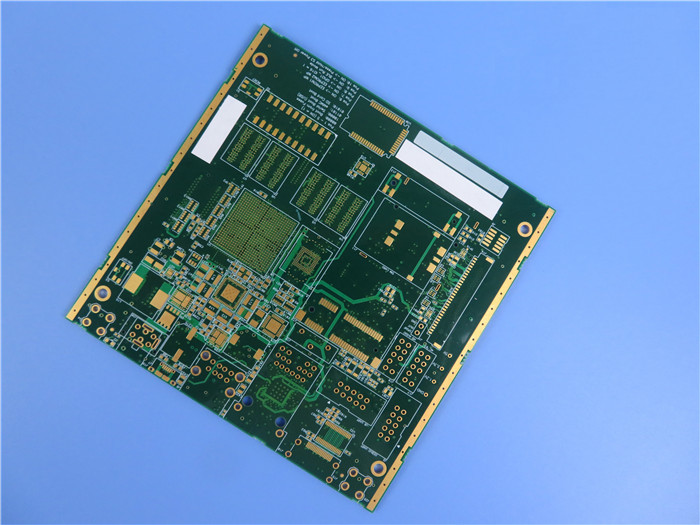

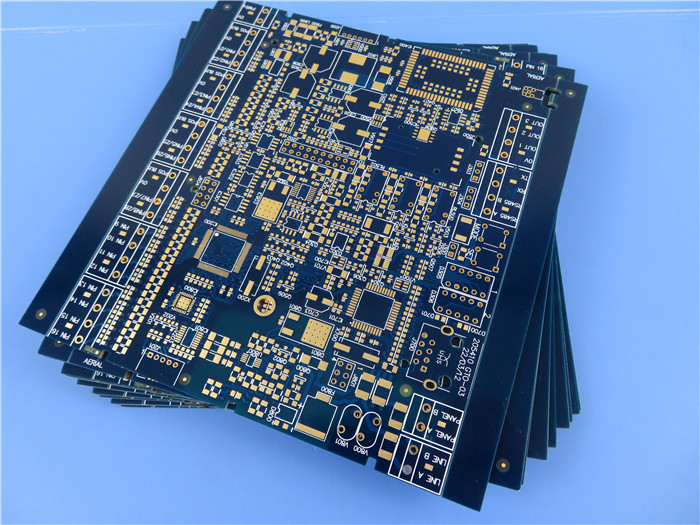

(Οι τυπωμένοι πίνακες κυκλωμάτων είναι επί παραγγελία προϊόντα, η εικόνα και οι παράμετροι που παρουσιάζονται είναι ακριβώς για την αναφορά)

Γενική περιγραφή

TU-872 SLK SP είναι βασισμένο σε μια τροποποιημένη υψηλή επίδοση εποξική ρητίνη FR-4. Αυτό το υλικό ενισχύεται με το νέο υφαμένο γυαλί και σχεδιάζεται με την επιπλέον χαμηλή διηλεκτρική σταθερά και το χαμηλό παράγοντα διασκεδασμού για τη χαμηλές απώλεια υψηλής ταχύτητας και την εφαρμογή πινάκων κυκλωμάτων υψηλής συχνότητας. TU-872 το υλικό SLK SP είναι κατάλληλο για του περιβάλλοντος διαδικασία και επίσης το συμβατό σύστημα προστασίας την αμόλυβδη με FR-4 διαδικασίες. TU-872 τα φύλλα πλαστικού SLK SP εκθέτουν επίσης άριστο CTE, την ανώτερη χημική αντίσταση, την αντίσταση υγρασίας, τη θερμική σταθερότητα, την αντίσταση του CAF και την ανθεκτικότητα που ενισχύονται από ένα αλλυλικό δίκτυο που σχηματίζει την ένωση.

Χαμηλό DK/Df FR-4 υψηλός θερμικός τυπωμένος αξιοπιστία πίνακας κυκλωμάτων PCB (PCB) TU-872 πολυστρωματικά PCB 0

Κύρια χαρακτηριστικά

1. Άριστες ηλεκτρικές ιδιότητες

2. Διηλεκτρική σταθερά λιγότερο από 3,5

3. Παράγοντας λιγότερο από 0,010 διασκεδασμού

4. Άριστη, σταθερή και επίπεδη απόδοση Dk/Df

5. Συμβατό σύστημα με τις περισσότερες FR-4 διαδικασίες

6. Αμόλυβδο συμβατό σύστημα διαδικασίας

7. Βελτιωμένη θερμική επέκταση ζ-άξονα

8. Ικανότητα αντι-CAF

9. Ανώτερη διαστατική σταθερότητα, ομοιομορφία πάχους και λειότητα

10. Άριστη αξιοπιστία μέσω-τρυπών και συγκόλλησης

Οι ικανότητες PCB μας (TU-872 SLK SP)

Υλικό PCB:	Η υψηλή επίδοση τροποποίησε την εποξική ρητίνη FR-4
Προσδιορισμός:	TU-872 SLK SP
Διηλεκτρική σταθερά:	< 3="">
Αρίθμηση στρώματος:	Διπλό στρώμα, πολυστρωματικό, υβριδικό PCB
Βάρος χαλκού:	0.5oz (17 µm), 1oz (35µm), 2oz (70µm), 3oz (105µm), 4oz (140µm), 5oz (175µm)
Πάχος PCB:	10mil (0.254mm), 15mil (0.381mm), 20mil (0.508mm), 25mil (0.635mm), 30mil (0.762mm), 60mil (1.524mm)
Μέγεθος PCB:	≤400mm Χ 500mm
Μάσκα ύλης συγκολλήσεως:	Πράσινο, μαύρο, ματ μαύρο, μπλε, ματ μπλε, κίτρινο, κόκκινο κ.λπ.
Η επιφάνεια τελειώνει:	Γυμνός χαλκός, HASL, ENIG, OSP, κασσίτερος βύθισης, βύθιση ασημένια κ.λπ….
Τεχνολογία:	HDI, μέσω στο μαξιλάρι, τον έλεγχο σύνθετης αντίστασης, την τυφλή μέσω/που θάβονται μέσω, ακρών επένδυση, BGA, τις τρύπες κ.λπ. Countsunk.

Κύριες εφαρμογές

1. Ραδιοσυχνότητα

2. Backpanel, υπολογισμός υψηλής επίδοσης

3. Linecards, αποθήκευση

4. Κεντρικοί υπολογιστές, τηλεπικοινωνίες, σταθμός βάσης

5. Δρομολογητές γραφείων

Τα πλεονεκτήματά μας

ISO9001, ISO14001, IATF16949, ISO13485, UL επικυρωμένο

16000㎡ εργαστήριο

30000㎡ ικανότητα παραγωγής το μήνα

Πρωτότυπο στη μεγάλη ικανότητα παραγωγής όγκου

Κατηγορία 3 κατηγορίας 2/ΕΠΙ ΕΠΙ

Οποιοδήποτε στρώμα HDI PCBs

Παράδοση εγκαίρως: >98%

Ποσοστό καταγγελίας πελατών: <1>

Χαρακτηριστικές ιδιότητες (TU-872 SLK SP)

Στοιχείο	Χαρακτηριστικές τιμές	Βελτίωση	ΕΠΙ-4101 το /126
Θερμικός
Tg (DMA)	220°C
Tg (DSC)	200°C		> 170°C
Tg (TMA)	190°C	Ε-2/105
TD (TGA)	340°C		> 340°C
Χ-άξονας CTE	12~15 ppm/°C		ΑΠΡΟΣΔΙΟΡΙΣΤΟΣ
Υ-άξονας CTE	12~15 ppm/°C	Ε-2/105	ΑΠΡΟΣΔΙΟΡΙΣΤΟΣ
Ζ-άξονας CTE	2.30%		< 3="">
Θερμική πίεση, επιπλέον σώμα ύλης συγκολλήσεως, 288°C	> 60 SEC	Α	> 10 SEC
T260	60 λ.		> 30 λ.
T288	20 λ.	Ε-2/105	> 15 λ.
T300	5 λ.		> 2 λ.
Εύφλεκτο	94V-0	Ε-24/125	94V-0
DK & DF
Permittivity (RC 50%) @10GHz	3.5
Εφαπτομένη απώλειας (RC 50%) @10GHz	0,008
Ηλεκτρικός
Permittivity (RC50%)
1GHz (SPC method/4291B)	3.6/3.4		< 5="">
5GHz (μέθοδος SPC)	3.5	Ε-2/105	-
10GHz (μέθοδος SPC)	3.5		-
Εφαπτομένη απώλειας (RC50%)
1GHz (SPC method/4291B)	0.006/0.004
5GHz (μέθοδος SPC)	0,007	Ε-2/105	< 0="">
10GHz (μέθοδος SPC)	0,008
Ειδική αντίσταση όγκου	> 1010 MΩ•εκατ.	Γ-96/35/90	> 106 MΩ•εκατ.
Ειδική αντίσταση επιφάνειας	> 108 MΩ	Γ-96/35/90	> 104 MΩ
Ηλεκτρική δύναμη	> 40 KV/mm	Α	> 30 kV/mm
Διηλεκτρική διακοπή	> 50 kV	Α	ΑΠΡΟΣΔΙΟΡΙΣΤΟΣ
Μηχανικός
Συντελεστής νεολαιών
Κατεύθυνση στρεβλώσεων	26 GPa	Α	ΑΠΡΟΣΔΙΟΡΙΣΤΟΣ
Γεμίστε την κατεύθυνση	24 GPa
Κάμψης δύναμη
Κατά μήκος	> 60.000 PSI	Α	> 60.000 PSI
Σταυροειδώς	> 50.000 PSI	Α	> 50.000 PSI
Δύναμη φλούδας, 1,0 oz φύλλο αλουμινίου cRtf $cu	4~7 lb/in	Α	> 4 lb/in
Απορρόφηση νερού	0,13%	Ε-1/105+d-24/23	< 0="">
