Αριθμός στρωμάτων: | 1 | Γυαλί εποξικό: | FR-4 |
---|---|---|---|
Τελικό φύλλο αλουμινίου εξωτερικό: | 1,0 oz | Τελικό ύψος του PCB: | 0,2 χιλ. ±0.1 |
Η επιφάνεια τελειώνει: | OSP | Χρώμα μασκών ύλης συγκολλήσεως: | Άσπρος |
Χρώμα του συστατικού μύθου: | Μπλε | ΔΟΚΙΜΗ: | 100% ηλεκτρική προγενέστερη αποστολή δοκιμής |

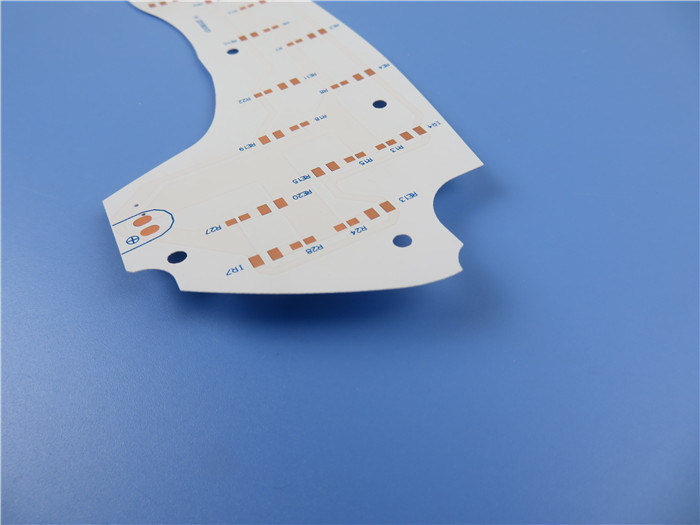

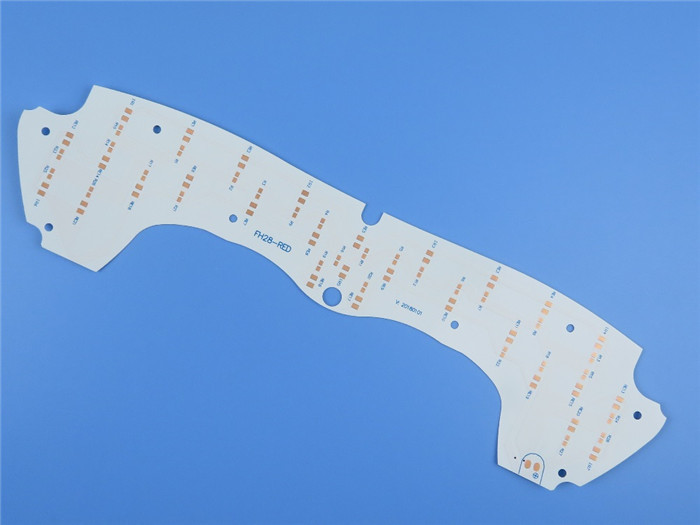

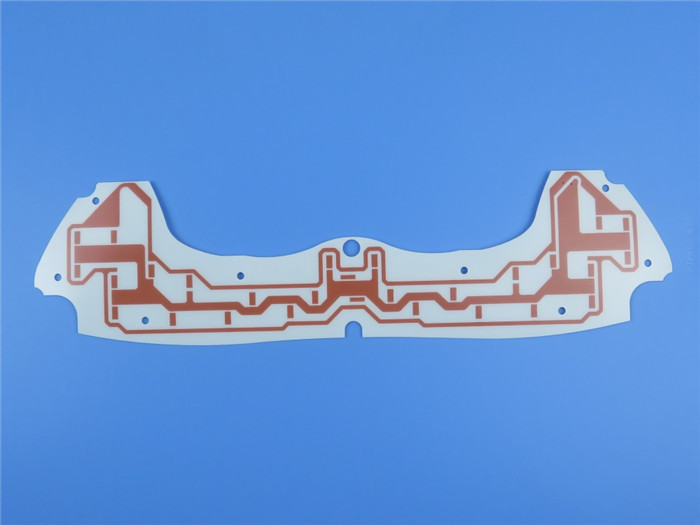

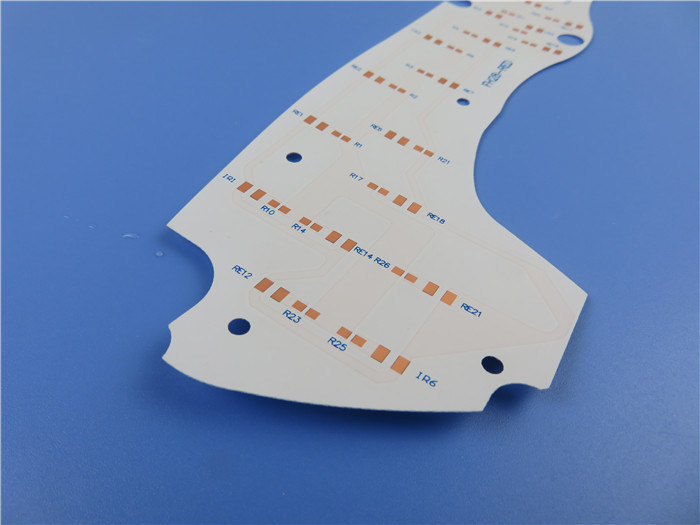

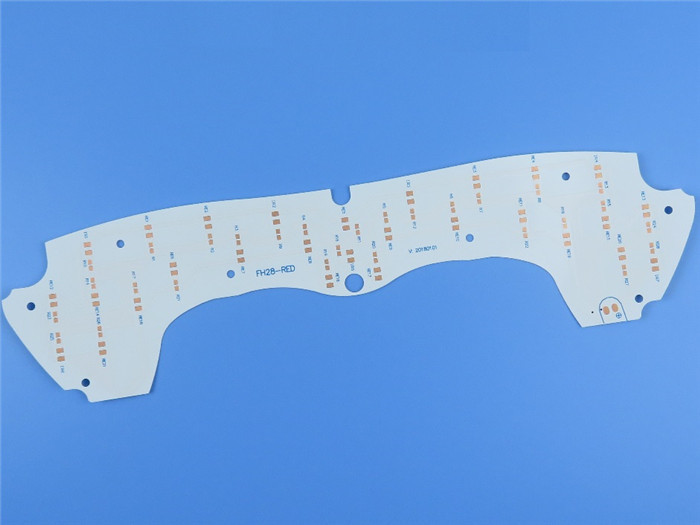

Το λεπτό PCB 0.2mm FR-4 τύπωσε τον πίνακα κυκλωμάτων με την άσπρα μάσκα ύλης συγκολλήσεως και OSP (οι τυπωμένοι πίνακες κυκλωμάτων είναι επί παραγγελία προϊόντα, η εικόνα και οι παράμετροι που παρουσιάζονται είναι ακριβώς για την αναφορά)
Γενική περιγραφή
Αυτό είναι ένας τύπος του λεπτού PCB τόσο λεπτά όπως 0.2mm, αυτό έχουν κάνει στο συμβατικό υπόστρωμα FR-4 με τον ενιαίο χαλκό στρώματος, ο χαλκός 1oz που τελειώνουν. Είναι πολύ απλός πίνακας με την άσπρη μάσκα ύλης συγκολλήσεως και OSP στα μαξιλάρια.
Προδιαγραφές PCB
ΜΈΓΕΘΟΣ PCB | 256 Χ 66mm=1PCS |
Υλικό βάσεων: | FR-4 |
Αριθμός στρωμάτων | Ενιαίο πλαισιωμένο PCB |
SMT | ΝΑΙ |
Μέσω των τμημάτων τρυπών | αριθ. |
STACKUP ΣΤΡΩΜΑΤΟΣ | Χαλκός - 35um (1oz) |
FR-4 | |
Ελάχιστα ίχνος και διάστημα: | 59mil/59mil |
Ελάχιστες/μέγιστες τρύπες: | 0.5mm/5.8mm |
Τελικό φύλλο αλουμινίου εξωτερικό: | 1oz |
Τελικό φύλλο αλουμινίου εσωτερικό: | 0oz |
Τελικό ύψος του PCB: | 0.22mm |
Η επιφάνεια τελειώνει | OSP |
Η μάσκα ύλης συγκολλήσεως ισχύει: | ΚΟΡΥΦΗ |
Χρώμα μασκών ύλης συγκολλήσεως: | Άσπρη μάσκα ύλης συγκολλήσεως |
CONTOUR/CUTTING | Punching |
Πλευρά του συστατικού μύθου | ΚΟΡΥΦΗ |
Χρώμα του συστατικού μύθου | Το μπλε |
ΜΕΣΩ | Κανένας που καλύπτεται μέσω της τρύπας (NPTH) |
FLAMIBILITY ΕΚΤΙΜΗΣΗ | Έγκριση λεπτό UL 94-V0. |
ΔΟΚΙΜΗ | 100% ηλεκτρική προγενέστερη αποστολή δοκιμής |
ΤΥΠΟΣ ΕΡΓΟΥ ΤΈΧΝΗΣ ΠΟΥ ΠΑΡΕΧΕΤΑΙ | αρχείο ηλεκτρονικού ταχυδρομείου, Gerber rs-274-Χ, PCBDOC κ.λπ. |
ΠΕΡΙΟΧΗ ΥΠΗΡΕΣΙΩΝ | Παγκοσμίως, συνολικά. |
Χαρακτηριστικές εφαρμογές
Ηλεκτρονική ασφάλειας
Έλεγχος λογικής προγράμματος
Βιομηχανικά συστήματα
Ακολουθώντας συστήματα αυτοκινήτων
Ηλεκτρονικός μετρητής
Εξωτερική κεραία WiFi
Τα πλεονεκτήματά μας
Το σχέδιο εφαρμοσμένης μηχανικής αποτρέπει τα προβλήματα από την εμφάνιση στην προπαραγωγή
Η κατασκευή PCB είναι αυστηρά σύμφωνα με τις απαραίτητες προδιαγραφές
Ακριβής επιθεώρηση WIP και έλεγχος καθώς επίσης και οδηγία εργασίας
Οι ισχυρές ικανότητες PCB υποστηρίζουν την έρευνα και την ανάπτυξή σας, τις πωλήσεις και το μάρκετινγκ
Παράδοση εγκαίρως υψηλότερη από το ποσοστό -χρόνος-παράδοσης 98%
30000㎡ ικανότητα παραγωγής το μήνα
Παράδοση εγκαίρως υψηλότερη από το ποσοστό -χρόνος-παράδοσης 98%
Οι ικανότητές μας 2022
Παράμετρος | Αξία |
Αριθμήσεις στρώματος | 1-32 |
Υλικό υποστρωμάτων | RO4350B, RO4003C, RO4730G3, RO4360G2, RO4533, RO3003, RO3006, RO3010, RO3035, RO3203, RO3210 RT/Duriod 5880 RT/Duriod 5870, RT/Duriod 6002, RT/Duroid 6010, RT/duroid 6035HTC TMM4, TMM10, κάπα 438 Tlf-35 RF-35TC, RF-60A, RF-60TC, RF-35A2, RF-45, RF-10, TRF-45 TLX-0, TLX-6, TLX-7, TLX-8 TLX-9, TLY-3, TLY-5 PTFE F4B (DK2.2 DK2.65 DK2.85 DK2.94, DK3.0, DK3.2, DK3.38, DK3.5, DK4.0, DK4.4, DK6.15, DK10.2) AD450, AD600, AD1000, TC350 Nelco N4000, N9350, N9240 FR-4 (υψηλό Tg S1000-2M, TU-872 SLK, TU-768, αυτός-180A κ.λπ.), FR-4 υψηλό CTI>600V Polyimide, PET Πυρήνας κ.λπ. μετάλλων. |
Μέγιστο μέγεθος | Δοκιμή πετάγματος: 900*600mm, δοκιμή 460*380mm, καμία δοκιμή 1100*600mm προσαρτημάτων |
Ανοχή περιλήψεων πινάκων | ±0,0059»(0.15mm) |
Πάχος PCB | 0,0157» - 0,3937» (0.40mm--10.00mm) |
Ανοχή πάχους (T≥0.8mm) | ±8% |
Ανοχή πάχους (t<0.8mm) | ±10% |
Πάχος στρώματος μόνωσης | 0,00295» - 0,1969» (0.075mm--5.00mm) |
Ελάχιστη διαδρομή | 0,003» (0.075mm) |
Ελάχιστο διάστημα | 0,003» (0.075mm) |
Εξωτερικό πάχος χαλκού | 35µm--420µm (1oz-12oz) |
Εσωτερικό πάχος χαλκού | 17µm--350µm (0.5oz - 10oz) |
Τρύπα τρυπανιών (μηχανική) | 0,0059» - 0,25» (0.15mm--6.35mm) |
Τελειωμένη τρύπα (μηχανική) | 0,0039» - 0,248» (0.10mm--6.30mm) |
DiameterTolerance (μηχανικό) | 0,00295» (0.075mm) |
Εγγραφή (μηχανική) | 0,00197» (0.05mm) |
Λόγος διάστασης | 12:1 |
Τύπος μασκών ύλης συγκολλήσεως | LPI |
Ελάχιστη γέφυρα Soldermask | 0,00315» (0.08mm) |
Ελάχιστη εκκαθάριση Soldermask | 0,00197» (0.05mm) |
Βούλωμα μέσω της διαμέτρου | 0,0098» - 0,0236» (0.25mm--0.60mm) |
Ανοχή ελέγχου σύνθετης αντίστασης | ±10% |
Η επιφάνεια τελειώνει | HASL, HASL ΕΆΝ, ENIG, κασσίτερος IMM, IMM Ag, OSP, χρυσό δάχτυλο |
FR-4 υλική περιγραφή
Σήμερα, FR-4 είναι ακόμα workhorse της βιομηχανίας επεξεργασίας PCB, ένα υλικό βασισμένο σε ένα σύστημα εποξικής ρητίνης. Αρχίζει να μαλακώνει σε μια θερμοκρασία 130°C (θερμοκρασία μετάβασης γυαλιού, Tg) και εκθέτει μια υψηλή επέκταση στην κατεύθυνση ζ-άξονα όταν θερμαίνεται επάνω από τη θερμοκρασία Tg.
FR-4 (ή FR4) είναι ένα είδος υλικού προσδιορισμού βαθμού, έτσι σημαίνει ότι το υλικό ρητίνης είναι πυρίμαχο (αυτοεξολοθρευτικός). FR-4 είναι ένα είδος υλικών προδιαγραφών, όχι ένα υλικό όνομα, αλλά ένας υλικός βαθμός. «FR» αντιπροσωπεύει τη φλόγα - καθυστερών, και δείχνει ότι η ασφάλεια του ευφλέκτου FR-4 είναι σύμφωνα με το τυποποιημένο UL94V-0.
FR-4 το γυαλί εποξικό είμαι ένα δημοφιλές και ευπροσάρμοστο υψηλό thermoset πλαστικό φύλλο πλαστικού με την καλή δύναμη στις αναλογίες βάρους. Με πλησίον μηά απορρόφηση νερού, FR-4 ο συνηθέστερα χρησιμοποιούνται ως ηλεκτρικός μονωτής που κατέχει την ιδιαίτερη μηχανική δύναμη. Το υλικό είναι επίσης γνωστό για να διατηρεί τις υψηλές μηχανικές τιμές και τις ηλεκτρικές ιδιότητες μόνωσής του και στους ξηρούς και υγρούς όρους. Αυτές οι ιδιότητες, μαζί με τα καλά χαρακτηριστικά επεξεργασίας, δανείζουν τη χρησιμότητα σε αυτόν τον βαθμό για μια ευρεία ποικιλία των ηλεκτρικών και μηχανικών εφαρμογών.
Φύλλα πλαστικού - FR-4 εφαρμοσμένος στους τυπωμένους πίνακες κυκλωμάτων (PCBs)
FR-4 τα υλικά βαθμού χρησιμοποιούνται γενικά στον πίνακα κυκλωμάτων έχουν πολλούς τύπους, αλλά πιό πολύ είναι βασισμένα στο αποκαλούμενο σύνθετο υλικό τεσσάρων λειτουργίας (tera-λειτουργία) που αποτελείται από το υφαμένο ύφασμα φίμπεργκλας με έναν σύνδεσμο εποξικής ρητίνης που είναι πυρίμαχος.
FR-4 είναι η αρχική μονώνοντας σπονδυλική στήλη επάνω στην οποία η μεγάλη πλειοψηφία των άκαμπτων τυπωμένων πινάκων κυκλωμάτων (PCBs) παράγεται. Ένα λεπτό στρώμα του φύλλου αλουμινίου χαλκού είναι τοποθετημένο σε στρώματα και σε μια ή τις δύο πλευρές μιας εποξικής επιτροπής γυαλιού FR-4. Αυτοί αναφέρονται συνήθως ως ντυμένα φύλλα πλαστικού χαλκού (CCL).
FR-4 χαλκός-ντυμένα φύλλα κατασκευάζονται με τις διασυνδέσεις στοιχείων κυκλώματος που χαράζονται στα στρώματα χαλκού για να παραγάγουν τους τυπωμένους πίνακες κυκλωμάτων (PCBs). Περιπλοκότεροι και σύνθετοι FR-4 τυπωμένοι πίνακες κυκλωμάτων (PCBs) παράγονται στα πολλαπλάσια στρώματα, επίσης γνωστά ως «πολυστρωματικά στοιχεία κυκλώματος».
